42
Микшеры мониторинга и маршрутизация
Кроме собственно аудиоинтерфейса, OCTA-CAPTURE содержит 4 микшера мониторинга (стр. 46)
и патчбэй (стр. 50).
Их установки осуществляются как посредством регулировок самого OCTA-CAPTURE (стр. 54), так
и посредством панели управления, являющейся приложением компьютера (стр. 43).
Микшеры мониторинга (Direct Mixer) A, B, C, D
Позволяют организовать прямой мониторинг входных сигналов, не передавая их через
компьютер.
Предусмотрена регулировка баланса этих сигналов относительно аудиосигналов, воспроизво-
дящихся из компьютера.
Микшер мониторига является стереофоническим и обеспечивает независимые настройки
громкости и панорамы для каждого входа и каждого канала воспроизведения с компьютера.
Каждый из 4 микшеров имеет независимые регулировки.
См. "Экран Direct Mixer Control" (стр. 46).
Патчбэй (PATCH BAY)
Позволяют организовать маршрутизацию выходов 4 микшеров мониторинга и выходных
каналов воспроизведения с компьютера. См. стр. 50.
Direct Mixer A – D
A
B
C
D
OUTPUT 1 – 2
OUTPUT 3 – 4
OUTPUT 5 – 6
OUTPUT 7 – 8
OUTPUT 9 – 10
PHONES
PATCH BAY
INPUT 1 – 10
WAVE IN WAVE OUT
1 – 10
1 – 10
1 – 10
1 – 8
11 – 12
1 – 10
Выход на наушники
Цифровой выход COAXIAL
Выходные разъемы 3 – 4
Выходные разъемы 5 – 6
Выходные разъемы 7 – 8
Входные разъемы
Главные выходы 1 – 2
Direct Mixer A
Master
Input Mixer A
Output Mixer A
1 – 2
Reverb
только для
Mixer A
WAVE OUT
11 – 12
Панель управления OCTA-CAPTURE
Чтобы управлять всеми функциями микшера мониторинга и патчбэя OCTA-CAPTURE можно
использовать программную панель управления OCTA-CAPTURE (стр. 43). Кроме того, она предо-
ставляет возможность графической редакции предусилителя и компрессора OCTA-CAPTURE.
Ниже будет описано управление микшером мониторинга с помощью панели управления.
Расширенные функции
Содержание
- Cta capture 1
- A warning a caution 2
- Warning 2
- Всегда соблюдайте следующие указания 2
- Материальный ущерб включает в 2
- Правила техники безопасности 2
- Предупреждает пользователя о воз можной серьезной угрозе жизни и здоровью в случае пренебрежения этим правилом 2
- Предупреждает пользователя о том что неправильное использование устройства может повлечь за собой травму или материальный ущерб 2
- Себя повреждение и другие неже лательные воздействия а также причинение вреда домашним животным 2
- Символ 2
- Символ сообщает пользователю о необходи мых действиях точное значение определяется значком который содержится внутри в приведен ном случае он означает что сетевой шнур необхо димо отключить от сети 2
- Сообщает пользователю о важных предупреждениях или инструкциях точное значе ние символа определяется значком который со держится внутри в данном конкретном случае это предупреждение или сигнал об опасности символ предупреждает пользователя о запре щенных операциях что именно запрещает делать данный значок зависит от изображения в перечер кнутом круге в данном конкретном случае он го ворит что прибор нельзя разбирать 2
- A caution 3
- A warn i ng a caution 3
- Важные замечания 4
- Питание 4
- Размещение 4
- Ремонти данные 4
- Уход 4
- Авторские права 5
- Меры предосторожности 5
- Обращение с дисками cd dvd 5
- Содержание 6
- Cakewalk production plus pack dvd rom mac windows 8
- Cd rom с драйвером octa capture 8
- I комплект поставки 8
- Оста сартике 8
- Руководство пользователя 8
- Сетевой адаптер 8
- Винтов выкрученных на шаге 1 9
- Выкрутите серебристые винты с левой и 9
- Закрепите монтажные уголки на каждой из сторон оста сартиве с помощью 9
- Кабель usb 9
- Лицензионное соглашение 9
- Необходимый комплект оборудования 9
- Правой сторон оста сартиве по 3 винта с каждой стороны 9
- Снимите 4 резиновые ножки с нижней панели octa captube 9
- Уголки для крепления в рэк 9
- Комбинированные входы input 1 4 10
- Лицевая панель 10
- Описание панелей 10
- Дисплей стр 54 секция утилит стр 59 11
- Кнопка mix sel 11
- Кнопка power 11
- Разъем наушников 11
- Регулятор input mix 11
- Регулятор main out 11
- Секция предусилителя стр 33 11
- Селектор мониторинга 11
- Клемма заземления 12
- Разъем dc in 12
- Тыльная панель 12
- Цифровой вход выход 12
- Главные выходы 13
- Комбинированные входы input 5 8 13
- Разъем usb 13
- Разъемы midi 13
- Разъемы output 1 8 номинальный уровень 0 dbu 13
- Установка и настройка драйвера 14
- Ha cd rom перейдите в соответствующую папку и дважды нажмите на иконку 15
- Setup для запуска программы установки 15
- Windows 7 15
- Windows 7 w ndows vista 15
- Windows vista 15
- Вставьте прилагаемый диск octa capture driver cd rom в привод компьютера 15
- Закройте все приложения 15
- Запустите windows не подключая octa capture 15
- Операция с octa capture 15
- Установка драйвера 15
- Входные выходные настройки устройства 17
- Нажмите close для закрытия диалогового окна octa capture driver setup 17
- Операция c octa capture включите питание octa capture стр 31 17
- Устройства входа выхода midi 17
- Устройства входа выхода аудио 17
- Замечания о записи воспроизведении в программах 18
- На ярлыке playback выберите octa capture 1 2 и нажмите set default 18
- Нажмите ок для завершения установки 18
- Настройки для работы octa capture с windows media player 18
- Откройте control panel нажмите hardware and sound и нажмите sound 18
- Computer нажмите next 19
- Windows xp 19
- Вставьте прилагаемый диск octa capture driver cd rom в привод компьютера 19
- Закройте все приложения 19
- Запустите windows не подключая octa capture 19
- На cd rom откройте папку driver затем хр и дважды нажмите на иконку 19
- На экран выведется сообщение octa capture driver will be installed on your 19
- Операция с octa capturej 19
- Установка драйвера 19
- Чтобы начать установку нажмите next 19
- Hardware installation нажмите continue anyway для продолжения установки 21
- Входные выходные настройки устройства 21
- Если откроется диалоговое окно 21
- На экран выведется сообщение сотр1е11пд the found new hardware wizard 21
- Нажмите close для закрытия диалогового окна octa capture driver setup 21
- Нажмите finish 21
- Устройства входа выхода midi 21
- Устройства входа выхода аудио 21
- В области midi music playback выберите midi octa capture 22
- Замечания относительно записи воспроизведении в программах 22
- Нажмите ok для завершения установки 22
- Нажмите sounds and audio devices 22
- Нажмите ярлык audio и в секции sound playback выберите 1 2 octa capture 22
- Настройки для работы octa capture с windows media player 22
- Откройте control panel нажмите sounds speech and audio devices и затем 22
- Install или upgrade 23
- Mac os x 23
- Вставьте прилагаемый диск octa capture driver cd rom в привод компьютера 23
- Если на дисплей выведется сообщение 5е1ес1 a destination нажмите на привод 23
- Закройте все приложения 23
- Запустите macintosh не подключая octa capture 23
- На cd rom дважды нажмите на одну из следующих иконок 23
- На котором установлена ос чтобы выбрать его затем нажмите continue 23
- На следующем экране нажмите continue installation 23
- На экран выведется сообщение easy install или standard install нажмите 23
- На экран выведется сообщение м е соте to the octa capture driver installer 23
- Нажмите continue 23
- Операция сocta capture 23
- По окончании установки нажмите restart для перезагрузки macintosh 23
- Установка драйвера 23
- В system preferences нажмите sound 24
- Кабелем usb octa capture 24
- Нажмите ярлык output 24
- Настройка входных выходных аудиоустройств 24
- Настройки для работы octa capture с itunes 24
- По окончании установок закройте system preferences 24
- После перезагрузки macintosh подключите к нему 24
- Тж операция с octa capture 24
- Тж операция с octa capture включите питание octa capture стр 31 24
- Устройства входа выхода аудио 24
- Входные выходные настройки midi устройства 25
- Дважды нажмите ярлык audio midi setup applications utilities 25
- Ется оста capture 25
- Задайте имя устройства для каждого из new external device 25
- Нажмите add device два раза 25
- Откройте диалоговое окно 25
- Убедитесь что в диалоговом окне midi studio или audio midi setup отобража 25
- Замечания относительно записи воспроизведении в программах 26
- Подключение системы воспроизведения 27
- Проверка звучания 27
- Воспроизведение аудиоданных 28
- Воспроизведите файл ttears mp3 28
- Вставьте прилагаемый дискоста capture driver cd rom в привод компьютера 28
- Из папки sample на cd rom скопируйте на рабочий стол файл ttears mp3 28
- Отрегулируйте громкость 28
- Слышны ли аудиоданные 28
- I основные операции 29
- Для записи в компьютер требуется установка следующих программ 29
- Стандартная коммутация 30
- Включение отключение питания 31
- Включение питания 31
- Выключение питания 31
- 4hours 32
- System 32
- Вращая регулятор cursor value измените значение на off 32
- Нажмите и удерживайте кнопку display в течение одной секунды 32
- Нажмите кнопку display 32
- Нажмите регулятор cursor value 32
- Нажмите регулятор cursor value для завершения установки 32
- Регулятором cursor value переместите курсор на power off 32
- Функция auto power off 32
- Индикатор сигнала 33
- Кнопки channel ш 33
- Регулятор sens 33
- Управление предусилителем 33
- Кнопка phantom в 34
- Кнопка сомр й 34
- Запись микрофона или гитары 35
- Коммутация 35
- Включение отключение фантомного питания 36
- Кнопками channel 0 0 выберите настраиваемый канал 36
- Нажмите кнопку channel 0 или 0 36
- Нажмите кнопку channel зр или 01 36
- Нажмите кнопку fc 36
- Регулятором cursor value измените установку 36
- Регулятором cursor value переместите курсор ha hi z 36
- Установка входного импеданса только для сн 1 и сн 2 36
- Кнопками channel 31 31 выберите настраиваемый канал 37
- Нажмите кнопку auto sens 37
- Нажмите кнопку channel 31 или 31 37
- Нажмите кнопку channel 31 или31 37
- Регулятором cursor value задайте количество анализируемых каналов 37
- Регулятором sens настройте входной уровень 37
- Установка auto sens 37
- Установка входной чувствительности 37
- Включение отключение компрессора 38
- Ее ее 38
- Кнопками channel 0 выберите настраиваемый канал 38
- Мемо 38
- Нажмите кнопку auto sens 38
- Нажмите кнопку auto sens еще раз 38
- Нажмите кнопку channel 1 или е 38
- Нажмите кнопку д 38
- Регулятором input mix установите общий уровень секции входного микшера 39
- Установка громкости прямого мониторинга 39
- Коммутация 40
- Одновременная запись с нескольких входов multi recording 40
- Mix ам 41
- Установка входной чувствительности 41
- Установка громкости прямого мониторинга 41
- Микшеры мониторинга и маршрутизация 42
- Расширенные функции 42
- Macintosh 43
- Windows 43
- Запуск 43
- Панель управления 43
- Главное окно 44
- Экраны панели управления 44
- Секция compressor 45
- Секция preamp 45
- Экран preamp control 45
- Input mixer a d 46
- Экран direct mixer control 46
- Master а d 47
- Output mixer a d 47
- Приборная панель 48
- Ревербератор 49
- Доступные для output источники сигнала 50
- Патчбэй 50
- Device выберите initialize 52
- Device выберите load settings 52
- Device выберите savesettings 52
- Выберите файл содержащий загружаемые установки 52
- Загрузка установок 52
- Задайте файл в который будут сохранены установки 52
- Инициализация установок 52
- Сохранение и загрузка установок 52
- Сохранение установок 52
- Mac os x 53
- Windows 53
- Выберите один из отобразившихся на экране объектов 53
- Нажмите ок для инициализации или cancel для отмены операции 53
- Отображение поверх экрана 53
- Просмотр блок схемы 53
- Установки драйвера 53
- Главный экран 54
- Работа с панелью octa capture 54
- Mix а 55
- Mix a master 56
- Нажмите регулятор cursor value 56
- Нвч se 56
- Регулятор input mix 56
- Регулятором cursor value выберите редактируемый канал 56
- Редакция параметров канала 56
- Mixa ch1 57
- Hillhuai 58
- Параметры компрессора 58
- I 1 1 1 1 1 1 1 1 ж 59
- Reverb 59
- System 59
- Нажмите и удерживайте кнопку display в течение одной секунды 59
- Регулятором cursor value установите курсор на редактируемый параметр 59
- Секция утилит 59
- System 60
- Нажмите регулятор cursor value 60
- Озвучивание через сценические мониторы 62
- Включите питание второго устройства octa capture 63
- Задайте частоту дискретизации стр 68 63
- Совместная работа двух устройств octa capture 63
- Windows 64
- В секции утилит включите установку vs expand стр 60 64
- Включите питание первого устройства octa capture 64
- Дальнейшая процедура зависит от операционной системы см ниже 64
- Задайте такую же частоту дискретизации как на втором устройстве стр 67 64
- Подключите второе устройство octa capture к компьютеру 64
- Разъемы coaxial out 9 10 второго устройства и coaxial in 9 10 первого 64
- Чтобы синхронизировать работу устройств коаксиальным кабелем соедините 64
- Mac os x 65
- Подключите наушники к разъему phones первого устройства octa capture 65
- Установки для мониторинга через наушники 66
- Входы выходы первое устройство 67
- Измените частоту дискретизации обоих устройств 67
- Ните разъемы coaxial out 9 10 второго устройства и coaxial in 9 10 первого 67
- Отключите коаксиальный кабель соединяющий устройства octa capture 67
- Отключите оба кабеля usb от компьютера 67
- Подключите второе устройство octa capture к компьютеру 67
- Установка частоты дискретизации 67
- Чтобы синхронизировать работу устройств коаксиальным кабелем соеди 67
- Вращая регулятор cursor value измените значение 68
- Нажмите и удерживайте кнопку display одну секунду для перехода к экрану 68
- Нажмите регулятор cursor value для подтверждения введенной установки 68
- Нажмите регулятор cursor value чтобы подсветить значение 68
- Ограничения использования установки 192 khz 68
- Отключите питание octa capture затем снова включите его стр 31 68
- Приложение 68
- Регулятором cursor value установите курсор на sample freq 68
- Системных установок утилит 68
- Установка частоты дискретизации 68
- Audio buffer size 69
- Octa capture 69
- В меню driver выберите driver settings 69
- Восстановление заводских установок factory reset 69
- Изменение или просмотр установок windows 69
- Кабелем usb подключите octa capture к компьютеру и включите питание 69
- Откройте control panel и дважды нажмите на иконку octa capture 69
- Установки драйвера 69
- Octa capture 70
- Show readme 70
- Vs expand 70
- В меню оста capture control panel выберите driver settings 70
- Изменение или просмотр установок macintosh 70
- Кабелем usb подключите octa capture к компьютеру и включите питание 70
- Откройте папку applications и дважды нажмите octa capture control panel 70
- Флажок use asio direct monitor 70
- Флажок use multichannel wdm audio port windows xp 70
- Audio buffer size 71
- Recording margin 71
- Recording timing 71
- Установка цифровой подписи драйвера windows хр 72
- Установки аппаратного ускорения windows хр 72
- Uninstalled нажмите ок 73
- Windows 73
- Windows или continue для windows vista 73
- Вставьте прилагаемый диск оста capture driver cd rom в привод компьюте 73
- Деинсталлируйте драйвер оста сартире см деинсталляция драйвера стр 73 73
- Деинсталляция драйвера 73
- Если отобразится диалоговое окно user account control нажмите yes для 73
- Когда отобразится сообщение uninstallation was completed нажмите ок для 73
- На cd rom найдите и дважды нажмите на файл uninstal exe 73
- Надисплее отобразится сообщение тье installed octa capture driver will be 73
- Отключите все кабели usb кроме клавиатуры и мыши и загрузите windows 73
- Перезагрузки windows 73
- Переустановка драйвера 73
- Повторно установите драйвер см установка и настройка драйвера стр 14 73
- Macintosh 74
- Windows 75
- Windows vista 75
- Установки схемы управления питанием 75
- Windows xp 76
- Windows 77
- Windows vista 77
- Windows xp 77
- Системные установки performance windows 77
- Windows 78
- Windows vista 78
- Windows xp 78
- Установки системной громкости 78
- Macintosh 79
- Установки голосовой связи windows 7 80
- Установки функции мониторинга windows 7 80
- Входное аудиоустройство 81
- Входное выходное midi устройство 81
- Выходное аудиоустройство 81
- Имена устройств windows 81
- Имя устройства mme wdm ks asio 44 khz 96 khz 192 khz 81
- I неисправности 82
- Общие 82
- Проблемы с установкой драйвера 82
- Проблемы с настройками 84
- Проблемы при записи воспроизведении 85
- Проблемы при подключении двух устройств 91
- Проблемы c sonar le 93
- Технические характеристики 94
- Roland 98
- Информация 98
Похожие устройства
- Honda Accord CU2 (2009 г.) регламент ТО Инструкция по эксплуатации
- Casio FX-82ES-SA-EH-D Инструкция по эксплуатации
- Hitachi RAS-08LH1 / RAC-08LH1 Инструкция по эксплуатации
- Sharp AY-XPM12CR Инструкция по эксплуатации
- Fubag TSMIG 180 Инструкция по эксплуатации
- Roland DUO-CAPTURE Инструкция по эксплуатации
- Honda CR-V RD8 (2002 г.) регламент ТО Инструкция по эксплуатации
- Sharp AY-XP9FR Инструкция по эксплуатации
- AEG 416100 EХ 125 ES Инструкция по эксплуатации
- Hitachi RAS-14EH2 / RAC-14EH2 Инструкция по эксплуатации
- Roland UM-ONE Инструкция по эксплуатации
- Honda CR-V RE5 (2007 г.) регламент ТО Инструкция по эксплуатации
- Sharp AY-XP7FR Инструкция по эксплуатации
- Калибр ЭШМ-420Р Инструкция по эксплуатации
- Hitachi RAS-10EH2/RAC-10EH2 Инструкция по эксплуатации
- Zoom RFX-1100 Инструкция по эксплуатации
- Honda CR-V RE7 (2007 г.) регламент ТО Инструкция по эксплуатации
- Festool ETS 150/3 E-C 571732 Инструкция по эксплуатации
- Sharp AY-XP13CE Инструкция по эксплуатации
- Hitachi RAS-10EH2 / RAC-10EH2 Инструкция по эксплуатации

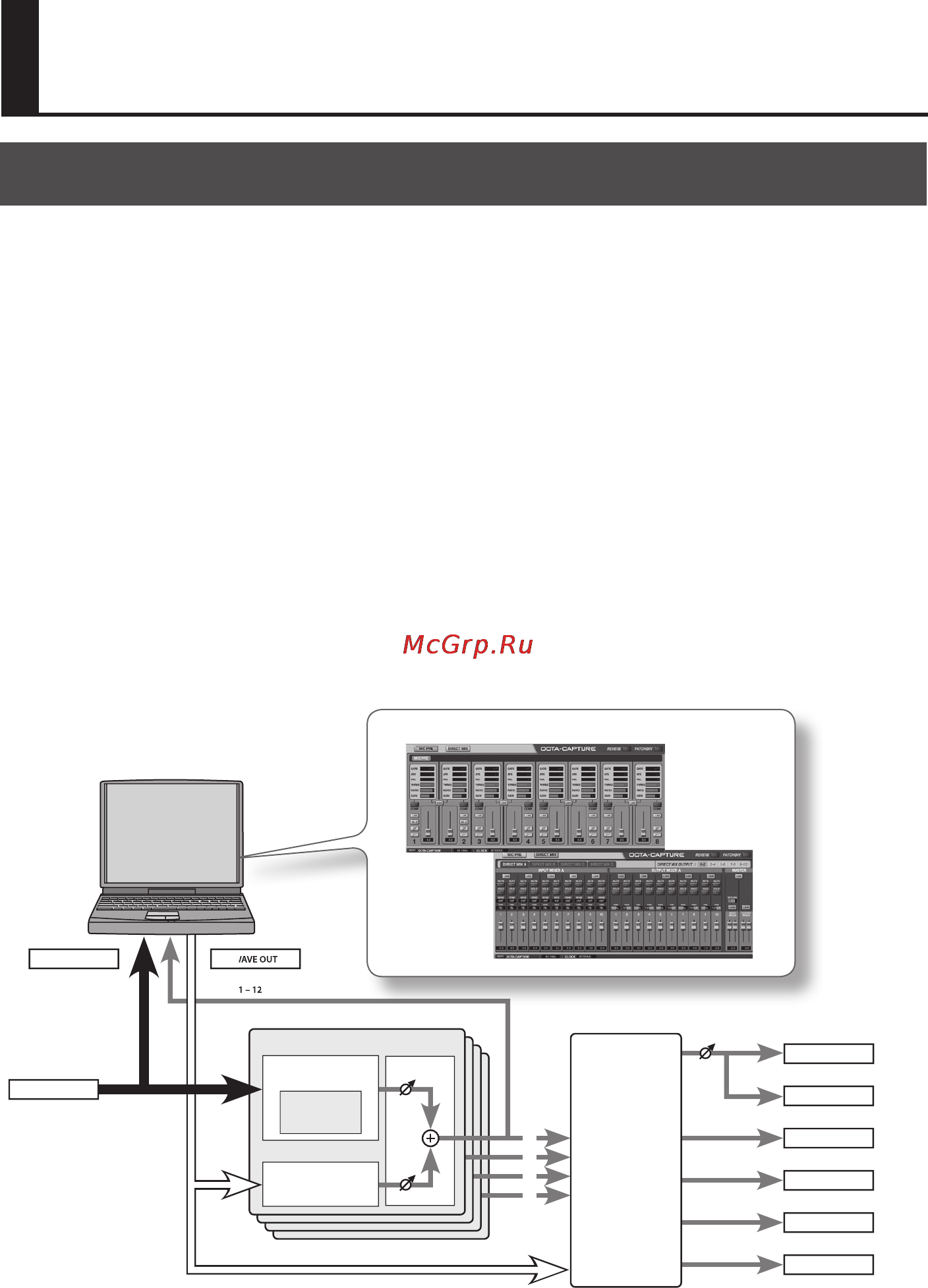

Расширенные функции Микшеры мониторинга и маршрутизация Кроме собственно аудиоинтерфейса OCTA CAPTURE содержит 4 микшера мониторинга стр 46 и патчбэй стр 50 Их установки осуществляются как посредством регулировок самого OCTA CAPTURE стр 54 так и посредством панели управления являющейся приложением компьютера стр 43 Микшеры мониторинга Direct Mixer А В С D Позволяют организовать прямой мониторинг входных сигналов не передавая их через компьютер Предусмотрена регулировка баланса этих сигналов относительно аудиосигналов воспроизво дящихся из компьютера Микшер мониторига является стереофоническим и обеспечивает независимые настройки громкости и панорамы для каждого входа и каждого канала воспроизведения с компьютера Каждый из4 микшеров имеет независимые регулировки См Экран Direct Mixer Control стр 46 Патчбэй PATCH BAY Позволяют организовать маршрутизацию выходов 4 микшеров мониторинга и выходных каналов воспроизведения с компьютера См стр 50 Чтобы управлять всеми функциями микшера мониторинга и патчбэя ОСТА САРТиВЕ можно использовать программную панель управления ОСТА САРТиВЕ стр 43 Кроме того она предо ставляет возможность графической редакции предусилителя и компрессора ОСТА САРТиВЕ Ниже будет описано управление микшером мониторинга с помощью панели управления 42
Скачать
Случайные обсуждения
