46

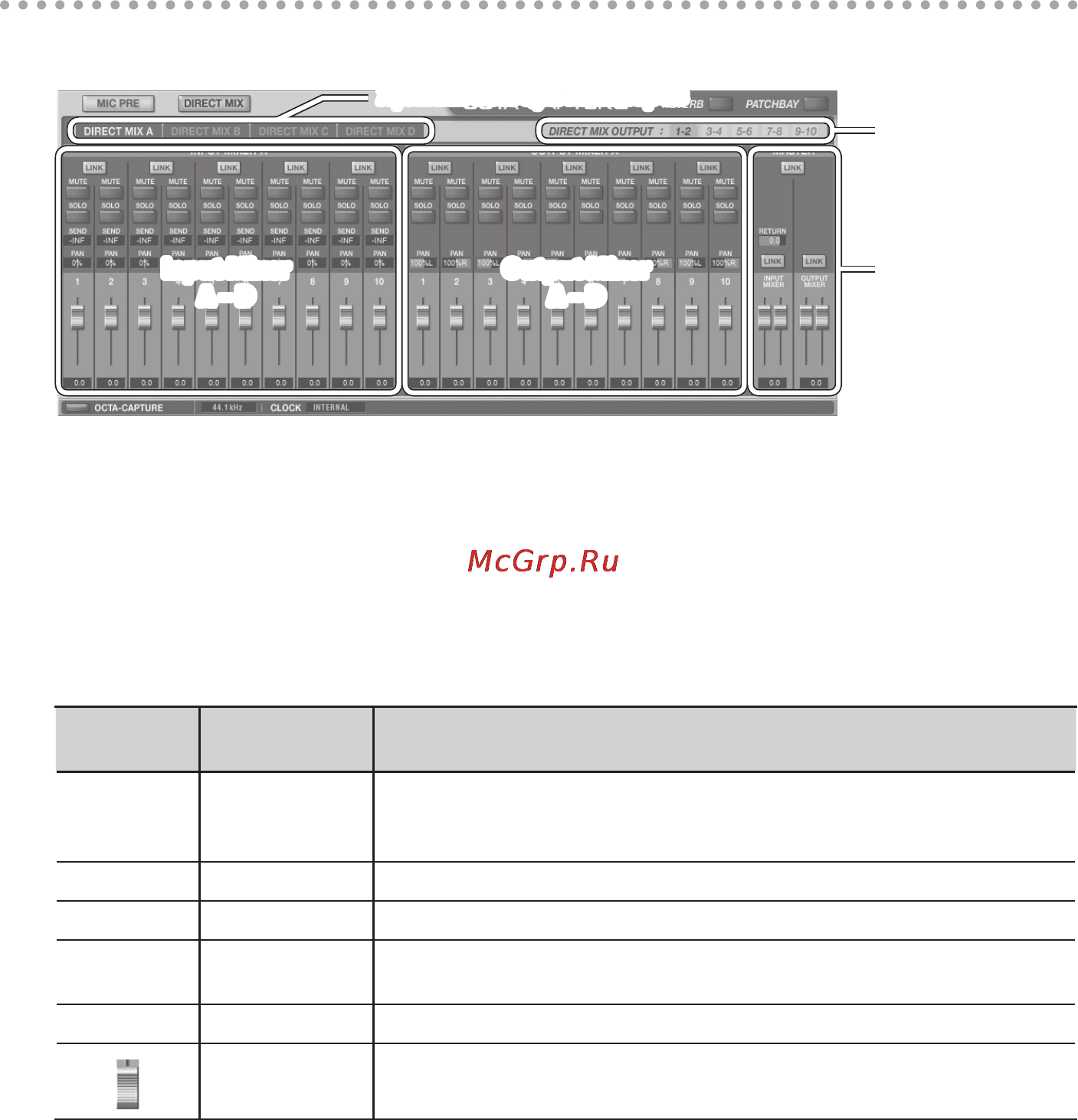

Экран
Direct Mixer Control
* При работе на частоте дискретизации 192 kHz доступен только Mixer A.
Ярлыки выбора микшеров
Input Mixer
A – D
Output Mixer
A – D
Master A – D
Назначение
выхода
каждого из
микшеров
Input Mixer A – D
Во входном микшере устанавливаются уровни мониторинга и панорама аудиосигналов,
поступающих с входных разъемов 1 – 10.
Регулировки всех 4 выходных микшеров независимы.
Выбор микшера A – D осуществляется посредством нажатия на соответствующий ярлык.
Также входным микшером можно управлять непосредственно с OCTA-CAPTURE (стр. 55).
Индикация
на экране
Параметр Описание
LINK Стереосвязь
Если стереосвязь включена изменение установок одного канала мик-
шера будут вызывать аналогичные изменения установок связанного с
ним канала.
MUTE Мьют Включение/отключение мьюта.
SOLO Соло Включение/отключение соло.
SEND Посыл
Уровень посыла сигнала на ревербератор (только для входного
микшера A). См. "Ревербератор" (стр. 49).
PAN Панорама Панорама звука.
Слайдер Слайдер установки уровня мониторинга входного сигнала.
