57
56
Česky Pуccкий Polski
MONTÁÎ
СБОРКА
MONTA˚
Montáž řezného nástroje
Převodovou trubku (A, obr.1) zasuňte do řezného nástroje
(B) tak, aby se slícoval otvor na trubce s otvorem na
nástroji.
Zašroubujte vystřeďovací šroub (C, obr. 1) a potom šroub
(D, obr. 2);
POZOR - Když se spojuje motor s
příslušenstvím, vždy zkontrolujte správné
vyrovnání převodu s rychlospojkou motoru,
aby se usnadnila montáž.

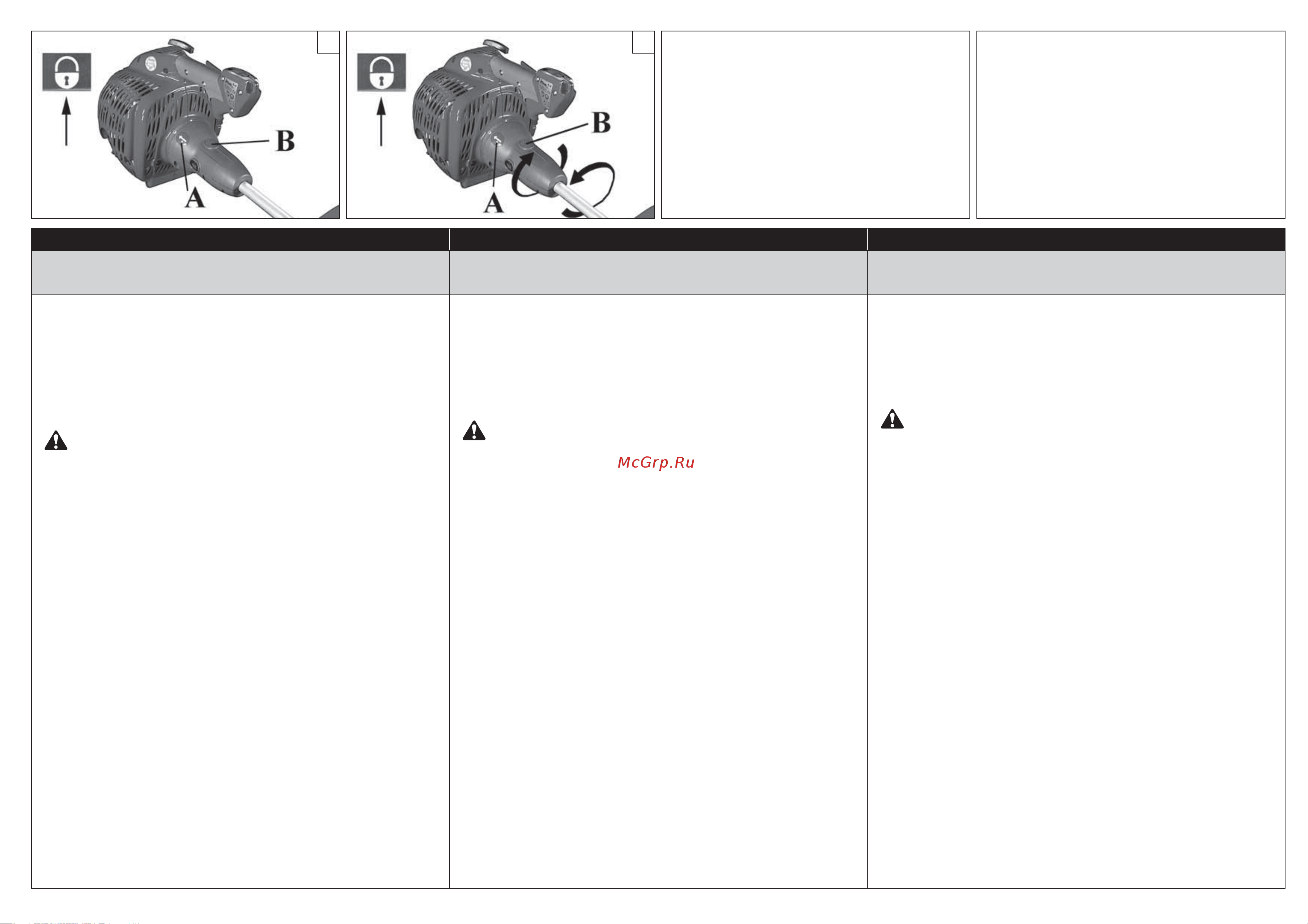

MONTÁŽ PŘÍSLUŠENSTVÍ NA MOTOR
1) Pro spojení příslušenství s motorem (obr. 3)
zasuňte rychlospojku tak, až je šipka (A, obr. 4)
na symbolu “otevřeného zámku”.
2) Nástroj je možné zablokovat ve dvou polohách
(0° a 90°). Pak otočte směrem doprava nebo
doleva (obr. 4) podle zvolené polohy, až je
šipka (A) na symbolu “zavřeného zámku” (obr.
5). Provedené spojení je potvrzeno tlačítkem
ovládání rychlospojky (B, obr. 5), které
automaticky zapadne na své místo.
DEMONTÁŽ PŘÍSLUŠENSTVÍ Z MOTORU (obr. 6)
Chcete-li nástavec odpojit od motoru, stiskněte
tlačítko ovládání rychlospojky (B) a současně
otočte rychlospojkou doprava nebo doleva
podle zvolené polohy, až je šipka (A) na symbolu
“otevřeného zámku”.
Монтаж узла резки
Вставьте трансмиссионную трубку (A, Рис. 1) в узел
резки (B) так, чтобы центровочное отверстие на трубке
совместилось с аналогичным отверстием на узле
резки.
Закрутите центровочный винт (C, Рис. 1) и затем винт
(D, Рис. 2).
ОСТОРОЖНО - Для упрощения монтажа, при
соединении двигателя и приспособления,
всегда проверяйте полностью ли выровнена
трансмиссия и быстродействующее
соединение двигателя.
МОНТАЖ ПРИСПОСОБЛЕНИЯ НА ДВИГАТЕЛЬ
1) Для соединения приспособления и двигателя
(рис.3), вставьте быстродействующее
соединение так, чтобы стрелка (А, рис.4)
совпала бы с символом «открытый замок».
2) Насадка может быть зафиксирована в двух
положениях (0° и 90°). Поверните ее по или
против часовой стрелки (Рис.4), в зависимости
от выбранного положения так, чтобы стрелка
(A) совпала с символом “закрытый замок” (Рис.5).
На успешное сцепление указывает кнопка
управления быстродействующим соединением
(B, рис.5), которая автоматически входит в
соответствующее гнездо.
ДЕМОНТАЖ ПРИСПОСОБЛЕНИЯ С ДВИГАТЕЛЯ
(рис.6)
Для снятия насадки с агрегата, нажмите кнопку
управления быстроразъемным соединением (В)
и одновременно поверните ее по или против
часовой стрелки, в зависимости от выбранного
положения, так, чтобы стрелка (А) совпала с
символом “открытый замок”.
Montaż urządzenia tnącego
Włożyć rurę transmisyjną (A, Rys. 1) w urządzenie tnące
(B) w taki sposób, aby otwór centrujący pokrywał się z
otworem na przystawce.
Zamontować śrubę centrującą (C, Rys. 1), a następnie
śrubę (D, Rys. 2).
OSTROŻNIE - Podczas montażu akcesoriów
na silniku należy zawsze sprawdzić idealne
wyrównanie napędu z szybkozłączem silnika,
aby ułatwić montaż.
MONTAŻ AKCESORIÓW NA SILNIKU
1) Aby zamontować narzędzie na silniku (rys. 3),
należy wsunąć szybkie złącze w taki sposób,
aby strzałka (A, rys. 4) pokrywała się z symbolem
„otwartej kłódki”.
2) Urządzenie można zablokować w dwóch
pozycjach (0° i 90°). Następnie obracać je w
kierunku zgodnym z ruchem wskazówek zegara
lub przeciwnym do ruchu wskazówek zegara
(Rys. 4), w zależności od wybranej pozycji,
dopóki strzałka (A) nie pokryje się z symbolem
„zamkniętej kłódki” (Rys.5). Jeżeli czynność
ta została wykonana prawidłowo, przycisk
do obsługi szybkozłącza (B, Rys.5) wsunie się
automatycznie na miejsce.
DEMONTAŻ AKCESORIÓW Z SILNIKA (Rys.6)
Aby odłączyć narzędzie od silnika, należy wcisnąć
przycisk szybkozłącza (B) i równocześnie obracać
narzędzie w kierunku zgodnym z ruchem
wskazówek zegara lub przeciwnym do ruchu
wskazówek zegara, w zależności od wybranej
pozycji, dopóki strzałka (A) nie pokryje się z
symbolem „otwartej kłódki”.
