38
Руководство пользователя Fireface UC © RME
21. Эксплуатация
Fireface UC имеет внутреннюю память для постоянного хранения своих настроек. Данные
сохраняются сразу после любых изменений и загружаются при включении интерфейса.
Настройки, которые сохраняются:
Конфигуратор
Частота дискретизации, режим синхронизации Master/Slave, конфигурация каналов и цифровых
входов/выходов.
TotalMix
Полное состояние микшера.
Также сохраняются настройки источника синхронизации, которые загружаются сразу после
включения питания. Это позволяет избежать проблемы с неправильной синхронизацией и
появления искажений сигнала. Обычно, устройство конфигурируется драйвером в системе
Windows или Mac, поэтому для времени между включением компьютера до загрузки драйвера,
его настройки могут быть неверными.
С такими возможностями конфигурации в автономном режиме (без подключения к компьютеру),
Fireface UC может применяться в качестве различных устройств, достаточно простого нажатия
кнопки. Поскольку TotalMix может также управляться посредством MIDI (см. раздел 29.7,
Автономное управление по MIDI), примеры, приведённые ниже, являются действительно
полезными и их стоит взять во внимание.

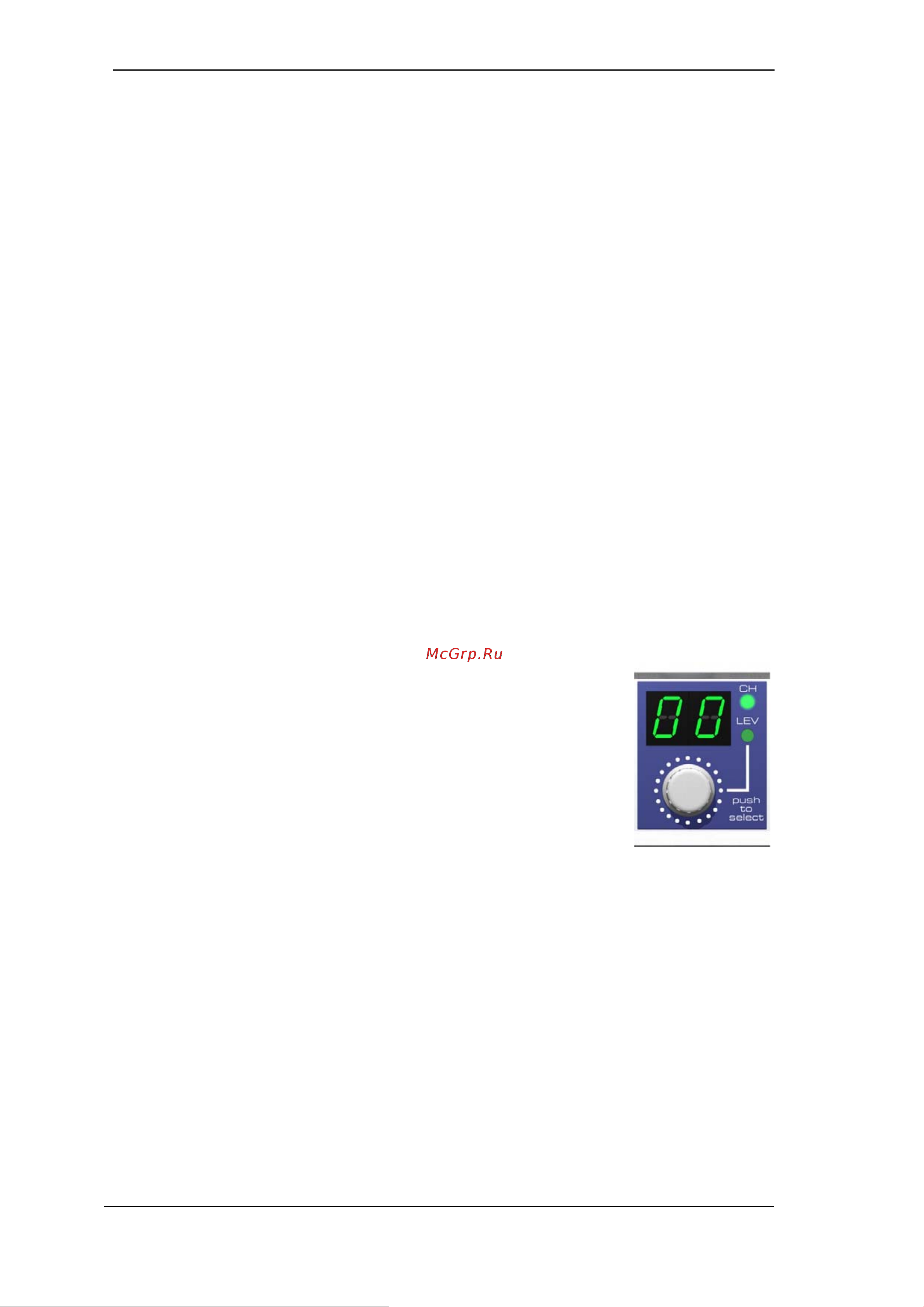

21.1 Управление с передней панели
Ручка, или так называемый энкодер, на передней панели служит для установки усиления на
входе и громкости на выходе непосредственно с самого устройства. Энкодер может работать в
режимах “CH” и “LEV”. Нажатие на ручку переключает между двумя режимами. Активный режим
подсвечивается индикатором зелёного цвета.
В режиме “CH”, выбор нужного канала осуществляется поворотом ручки.
На дисплее будут отображаться следующие строки:
i.1 – i.4 Входы: микрофонные (1/2), инструментальные/линейные (3/4)
L.1 – L.6 Линейные выходы 1 – 6
PH Выход для наушников (линейные выходы 7/8)
SP Выход SPDIF
A.1 – A.8 Выходы ADAT 1 – 8
i.1 / i.2
Усиление двух микрофонных входов 1/2 настраивается в диапазоне от 10 dB до 65 dB с шагом
1 dB. Кроме того, доступна настройка в 0 dB. Изменение усиления производится в аналоговой
части на аппаратном уровне.
i.3 / i.4
Усиление двух инструментальных/линейных входов 3/4 настраивается в диапазоне от 0 dB до
18 dB с шагом 0.5 dB. Значение x.5 dB отображается если есть точка справа. Изменение усиления
производится в аналоговой части на аппаратном уровне.
L.1 – L.6, PH, SP, A.1 – A.8
Уровни этих выходов настраиваются в диапазоне от +6 dB до –58 dB с шагом 1 dB. Кроме того,
доступна установка максимальной аттенюации (Mute). Изменение усиления производится в
цифровой части при помощи TotalMix’а.
Стерео режим
Нажатие на ручку и удержание её в течении 1 секунды активирует режим “Link” (группа).
В стерео режиме на дисплее отображаются только левые каналы стереопар (L1, L3, L5...).
Настройка усиления и громкости в этом случае действительна для обоих каналов.
