52
Руководство пользователя Fireface UC © RME
26.2 Пользовательский интерфейс
Визуальное представление микшера TotalMix является результатом его возможностей роутинга
аппаратных входов и программных каналов воспроизведения на любые физические выходы.

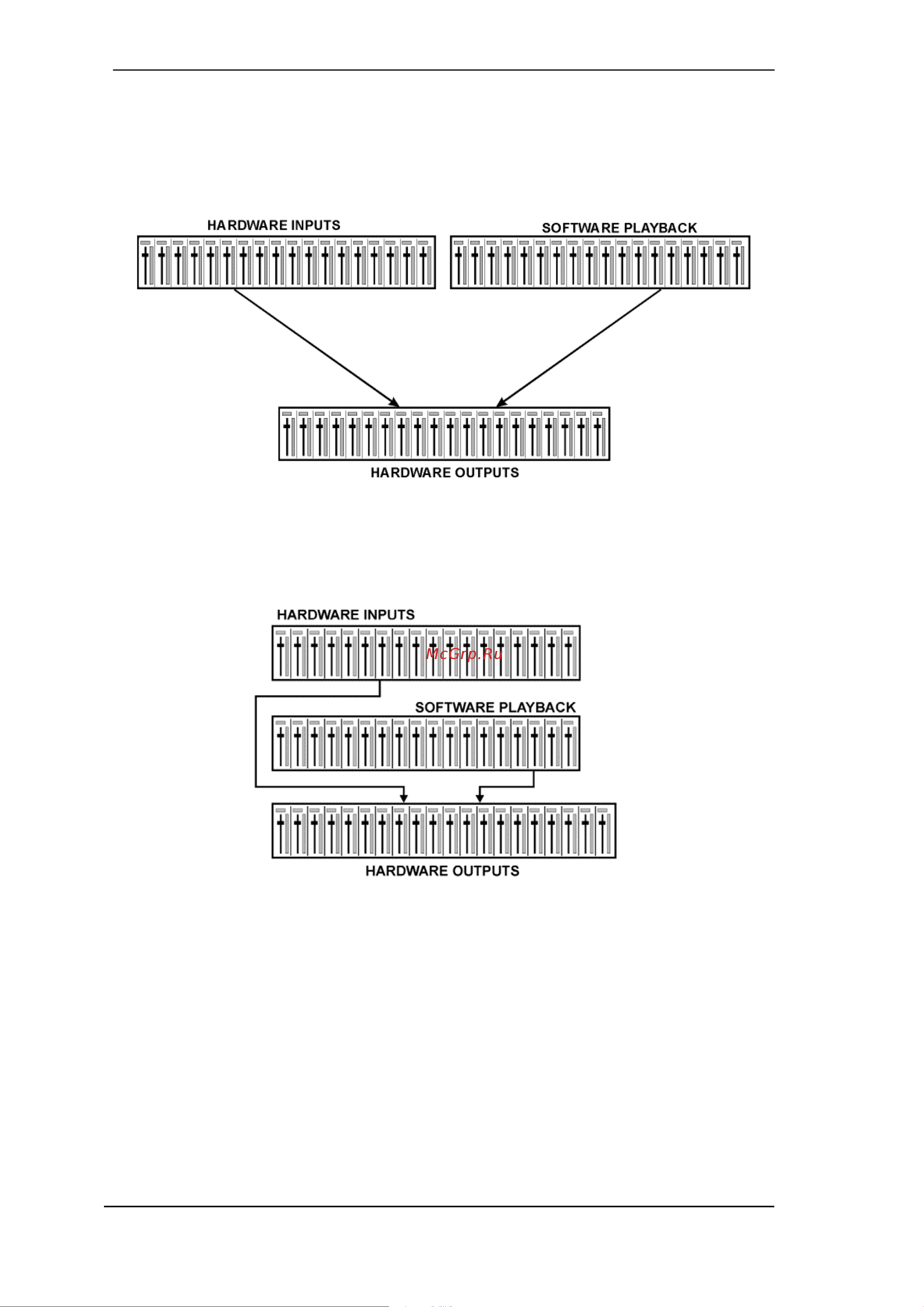

Fireface UC имеет 18 входных каналов (Hardware Inputs), 18 программных каналов
воспроизведения (Software Playback) и 18 физических выходных каналов (Hardware Outputs):
TotalMix может использоваться в любом представлении, как указано выше (View Options 2 Rows
(отображение в 2 ряда)). Однако, по умолчанию сделано вертикальное выравнивание в три
ряда, как в линейных микшерах, таким образом, ряд Software Playback соответствовал бы Tape
Return (возврат с магнитофона) в реальном микшерном пульте:
• Верхний ряд: Hardware Inputs. Отображаемые уровни входного сигнала не зависят от
фейдера. Посредством фейдера и выпадающего меню роутинга, любой входной канал может
быть направлен и смикширован на любой физический выход (нижний ряд).
• Средний ряд: Software Playback (треки, которые воспроизводятся аудио приложением).
Посредством фейдера и выпадающего меню роутинга, любой канал playback может быть
направлен и смикширован на любой физический выход (нижний ряд).
• Нижний ряд: Hardware Outputs. В этой секции можно настроить общий уровень выходов. Это
может быть уровень подключенных акустических систем или уровень любого сабмикса.
Использование в режиме Submix View (по умолчанию): просто кликните мышкой на канал
секции Hardware Outputs, который вы хотите чтобы передавал аудио сигнал. Отмеченный канал
подсветится, означая тем самым, что он выбран в качестве текущего сабмикса. Теперь
переместите фейдер вверх тех источников (каналы inputs и playback), которые вы хотите
услышать на выходе с сабмикса.
Следующий раздел объясняет шаг за шагом все функции пользовательского интерфейса.
