Руководство пользователя Fireface UC © RME
53

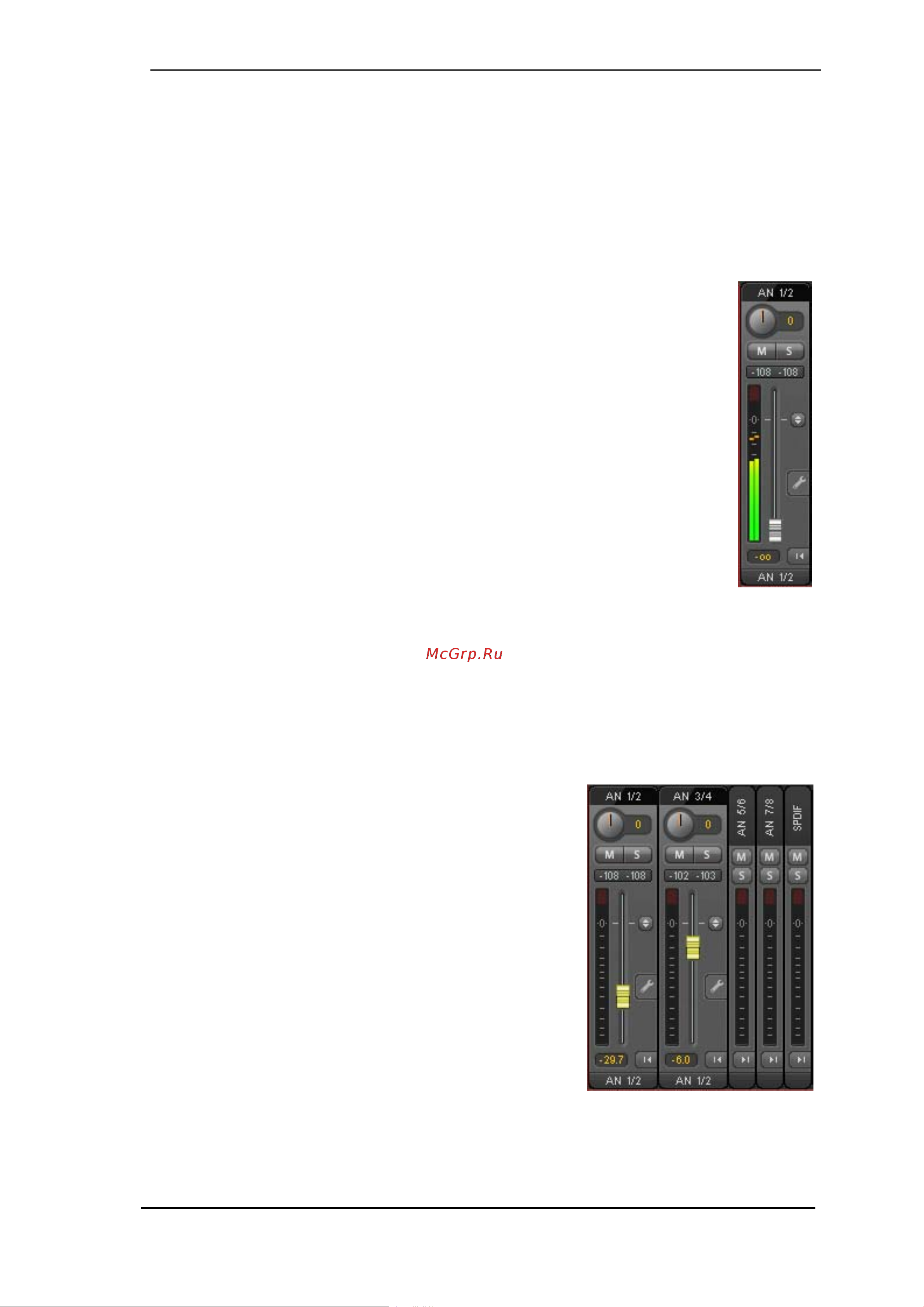

26.3 Линейка канала
Каждый канал может переключаться в моно или стерео режим, который устанавливается в
настройках этого канала. Аппаратные выходы всегда работают в стерео режиме.
Название канала. Поле с названием канала является предпочтительным местом для выбора
канала при помощи мыши. Двойной клик позволяет переименовать канал, открывая окно для
ввода. Оригинальное название будет показано, если активировать опцию O-Names в разделе
View Options.
Панорама. Направляет входной сигнал в левый или правый канал,
соответствующий назначенному роутингу (нижний указатель, см. далее).
В центральной позиции происходит понижение уровня на 3 dB.
Mute и Solo. Каждый канал input и playback имеет кнопку заглушения (M) и
солирования (S) канала.
Цифровой индикатор уровня. Показывает текущий уровень RMS или peak,
обновляемый дважды в секунду. Надпись OVR означает перегруз. Настройка
peak/RMS переключается в View Options.
Индикатор уровня. Индикатор показывает оба пиковых значения, это пиковый
уровень “peak” (нулевая аттака, 1 сэмпла достаточно для подробного вывода),
который отображается в виде жёлтой полосы, а также среднее значение RMS в
виде зелёной полосы. Отображение RMS имеет сравнительно медленную
временную константу, так что среднее значение громкости он показывает
достаточно хорошо. Пики сигнала отображаются красным цветом в верхней части
индикатора. В настройках (Preferences или F2) может быть настроено время
удержания пиков (Peak Hold Time), обнаружение пиков и референсное значение RMS.
Фейдер. Устанавливает усиление/уровень (gain/level) сигнала, соответствующие назначенному
роутингу (нижний указатель). Обратите внимание, что этот фейдер не является фейдером канала,
а только фейдером текущего роутинга. Сравнивая со стандартным микшером, TotalMix не имеет
канального фейдера, только фейдер для Aux Sends по количеству физических выходов. Поэтому
в TotalMix’е можно создавать так много различных сабмиксов, сколько доступно аппаратных
выходов. Эта концепция будет лучше понятна из обзора Submix View (см. далее).
Ниже фейдера Gain отображается поле с цифровыми
значениями, которые соответствуют текущему положению
фейдера. Фейдер можно:
• тянуть с помощью левой кнопки мыши
• перемещать колесом мыши
• устанавливать в 0 dB и −∞ двойным кликом. То же
возможно и при одном клике с нажатой клавишей Ctrl
• контролировать в наглядном режиме перемещением
мыши и колесом при нажатой клавише Shift
Клик с Shift’ом на фейдере добавляет фейдер во временную
группу фейдеров. После чего все фейдеры подсвечены
жёлтым цветом и объединены, следовательно, будут
перемещаться одновременно и в одном направлении.
Временная группа фейдеров удаляется кликом на символе
“F” в верхней правой части окна.
Символ стрелки (в нижней части) минимизирует ширину канала до размера индикатора уровня.
Повторный клик возвращает его в исходное положение. Клик мыши с Ctrl расширяет/уменьшает
сразу все каналы справа.
