Руководство пользователя Fireface UC © RME
83
Примечание: Программы Cubase и Nuendo показывают значения задержки (отдельно для
процесса записи и воспроизведения), о которых сигнализирует драйвер. В Fireface UC значение
задержки не точно соответствует размеру буфера (например, 3 ms при 128 сэмплах), и показано
его более высокое значение, включая время, необходимое для АЦ/ЦА-преобразования.
Воспроизведение показывает ещё более высокое значение, см. Буфер безопасности.
Буфер безопасности
Дополнительный небольшой буфер на воспроизведении оказался весьма эффективным и
полезным. В системе Windows, Fireface UC использует фиксированный дополнительный буфер со
значением 32 сэмпла, которые будут добавлены к текущему размеру буфера. Основным
преимуществом является возможность использовать минимальную задержку при загруженном
CPU. Кроме того, фиксированный буфер не добавляет задержки джиттера (см. Технические
характеристики).
Безопасное смещение в Core Audio
В системе Mac OS X каждый аудио интерфейс должен использовать так называемый Safety Offset
(безопасное смещение) на записи и воспроизведении. В противном случае Core Audio будет
работать с щелчками. Fireface UC использует безопасное смещение в 16 сэмплов. Это смещение
сообщается системе, и программа может посчитать и показать общую задержку (размер буфера,
смещение АЦ/ЦА-преобразования, 2 x Safety Offset, буфер безопасности) для текущей частоты
сэмплирования.
31.3 Шина USB
Передача аудио по шине USB несколько отличается от работы интерфейсов на шине PCI. При
использовании с оптимальным PC, Fireface UC может достигать производительности схожей с
производительностью карт на шине PCI или PCI Express. Низкая загрузка CPU и бесперебойная
работа даже при размере буфера 48 сэмплов возможны при использовании любого
современного компьютера. Однако, использование старых компьютеров при воспроизведении
простого стерео трека вызовет загрузку CPU более чем на 30%.
При зависании компьютера на короткое время (независимо от того, ASIO или WDM) будут
потеряны один или несколько пакетов данных. Такие проблемы могуть быть решены только
увеличением размера буфера (вместе с этим увеличится и задержка).

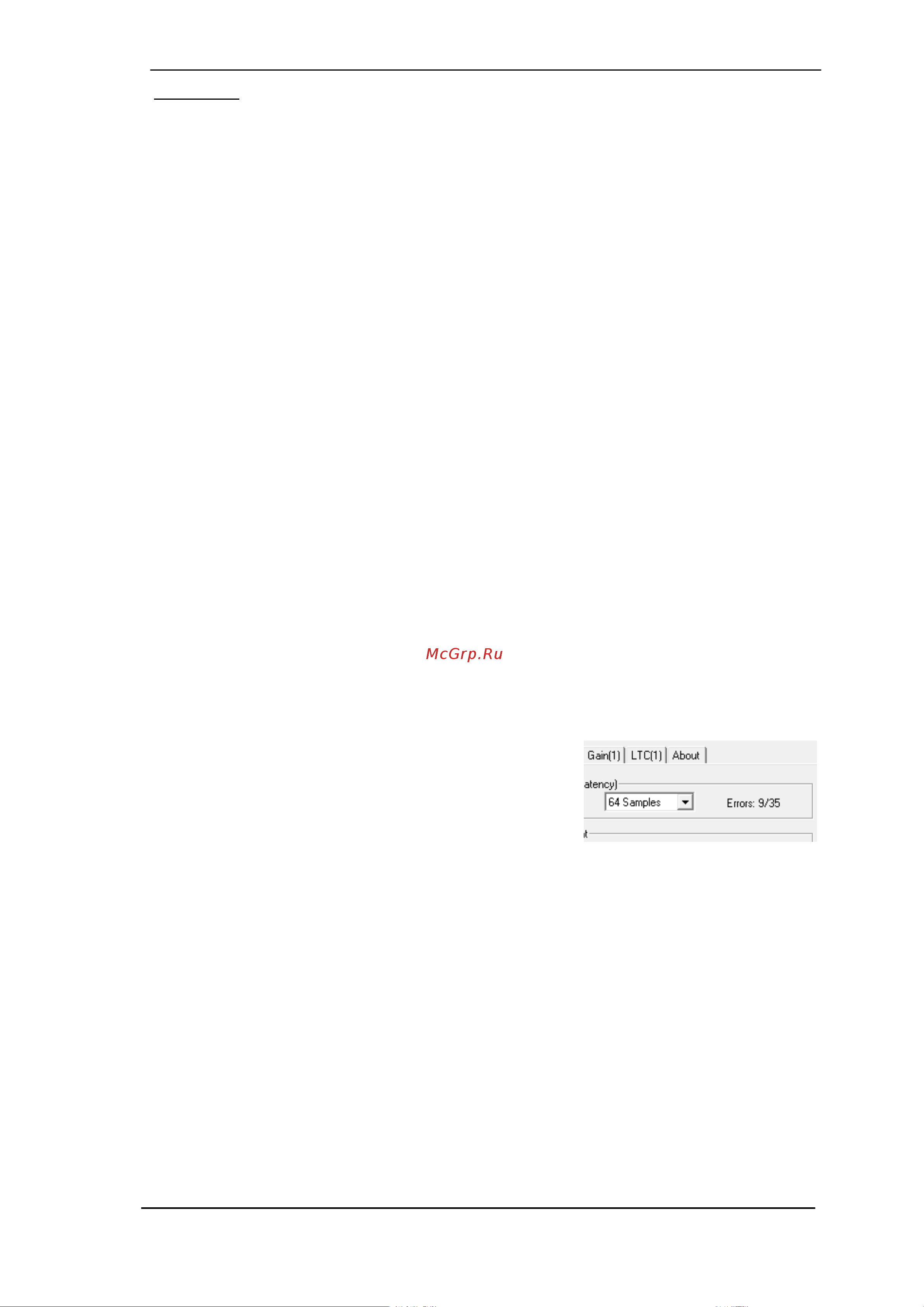

Fireface UC обладает уникальными особенностями проверки
данных, обнаружения ошибок во время передачи по USB и
отображения их в окне Settings. Кроме того, UC
предоставляет специальный механизм для непрерывной
записи и воспроизведения в случае, если есть выпадения, и
корректирует положение сэмплов в реальном времени.
Как и любой аудио интерфейс, Fireface UC должен обеспечивать передачу данных в компьютер
без перебоев, насколько это возможно. Самый простой способ гарантировать это, подключить
его к отдельной (собственной) шине, что не должно быть большой проблемой, так как
большинство интерфейсов USB 2.0 продублированы.
Проверка в Диспетчере устройств может быть проведена следующим образом:
• Подключите Fireface UC к порту USB
• Запустите Диспетчер устройств, в меню Вид установите Устройства по подключению
• Выберите ACPI x86-based PC, Microsoft ACPI-совместимая система, раскройте Шина PCI.
Шина обычно включает в себя две записи USB2 расширенный хост-контроллер. Корневой USB-
концентратор соединяет все устройства USB, включая Fireface UC. При повторном подключении
к другому порту сразу отобразится к которому из двух контроллеров подключен Fireface. При
использовании нескольких устройств, можно также проверить подключены ли они к одному и
тому же контроллеру.
Кроме того, данная информация может быть использована для работы с внешним USB-
накопителем при подключении его к другому контроллеру, не нарушая тем самым работу
Fireface UC.
