58
Руководство пользователя Fireface UC © RME

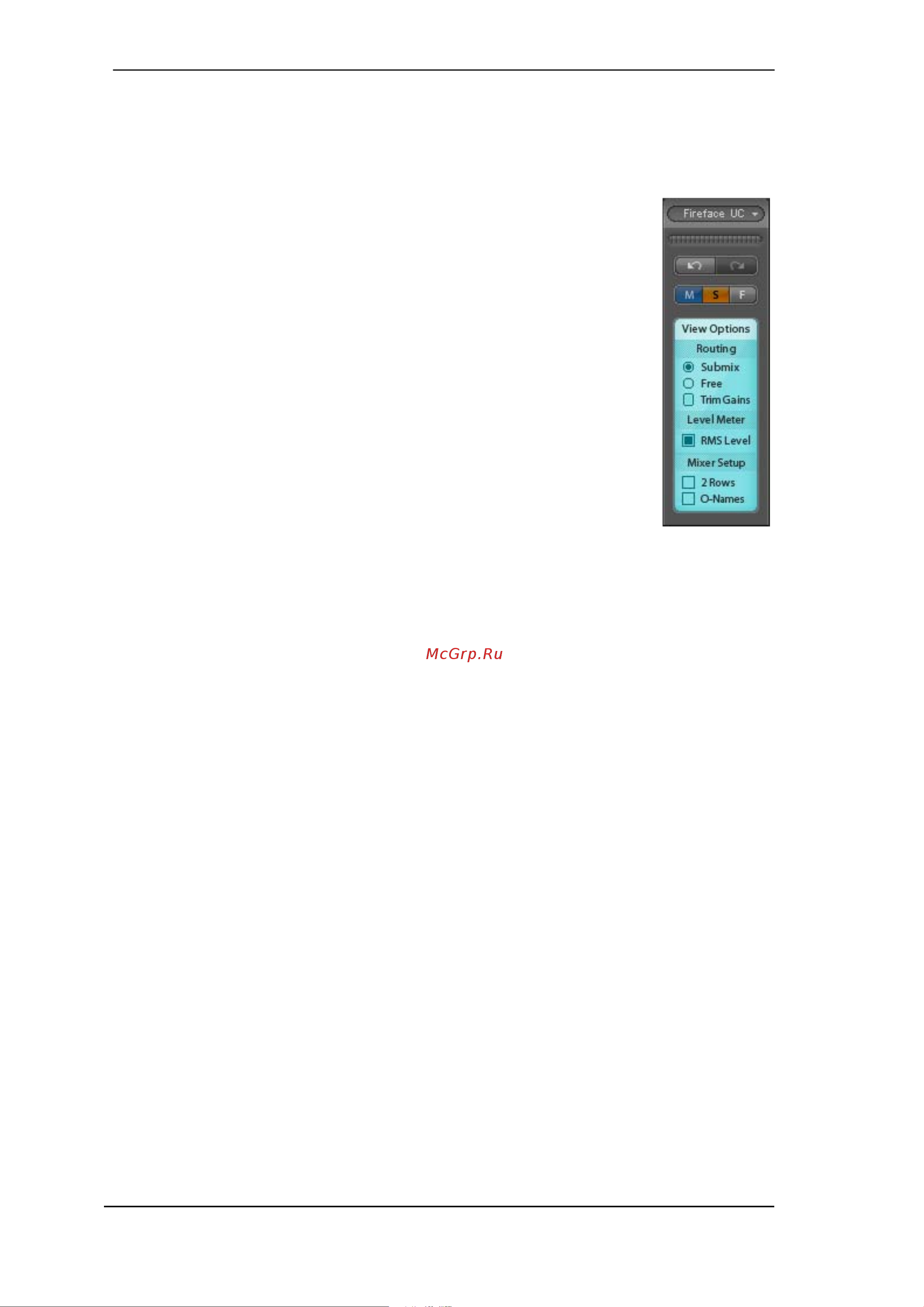

26.5.1 Секция View Options
Секция View Options. Совмещает различные функции роутинга, индикации уровня и внешнего
вида микшера.
Routing
• Submix: Представление сабмикса по умолчанию является
предпочтительным и обеспечивает быстрый обзор, управление и
понимание TotalMix’а. Нажатие на один из каналов в секции Hardware
Outputs выбирает соответствующий сабмикс, все остальные выходы будут
затенены. В то же время, все селекты роутинга назначаются в этом канале.
В режиме отображения Submix очень легко создать сабмикс для любого
выхода: выберите канал выхода, отрегулируйте фейдер и панораму в
первом и втором ряду – готово.
• Free: Функция Free будет полезна для продвинутых пользователей. Она
используется для редактирования нескольких сабмиксов одновременно,
без необходимости переключаться между ними. Здесь она работает с
селектами роутинга только входного и канала воспроизведения, которые
затем показывают разные назначения роутинга.
• Trim Gains. Активирует все кнопки Trim на всех каналах. Таким образом,
TotalMix ведёт себя как обычный, простой микшерный пульт. Каждый
фейдер влияет на все активные назначения роутинга канала
одновременно, как если бы фейдер был регулятором trim-pot на
физическом входе.
Level Meter
• RMS Level. Цифровое отображение в каналах пикового (peak) или среднего (RMS) значения
уровня.
Mixer Setup
• 2 Rows. Переключает отображение микшера в 2 ряда. Секции Hardware Inputs и Software
Playback расположены рядом друг с другом. Такой вид позволяет сэкономить много места,
особенно по высоте.
• O-Names. Показывает оригинальные названия каналов после того, как они были
переименованы пользователем.
