Руководство пользователя Fireface UC © RME

31.7 Уровень шума в режимах DS / QS

Превосходное соотношение сигнал/шум в АЦП Fireface UC может быть проверено даже без

дорогостоящего оборудования для тестов, используя только индикаторы уровня различных

аудио приложений. Но при активации режимов DS и QS, отображаемый уровень шума

увеличится с -110 dB до -104 dB при 96 kHz, и –82 dB при 192 kHz. Это не является

неисправностью. Программа измеряет шум во всём диапазоне частот: при 96 kHz от 0 Hz до 48

kHz (RMS невзвешенный), при 192 kHz от 0 Hz до 96 kHz.

При ограничении диапазона измерений от 20 Hz до 20 kHz (т.н. audio bandpass), значение будет

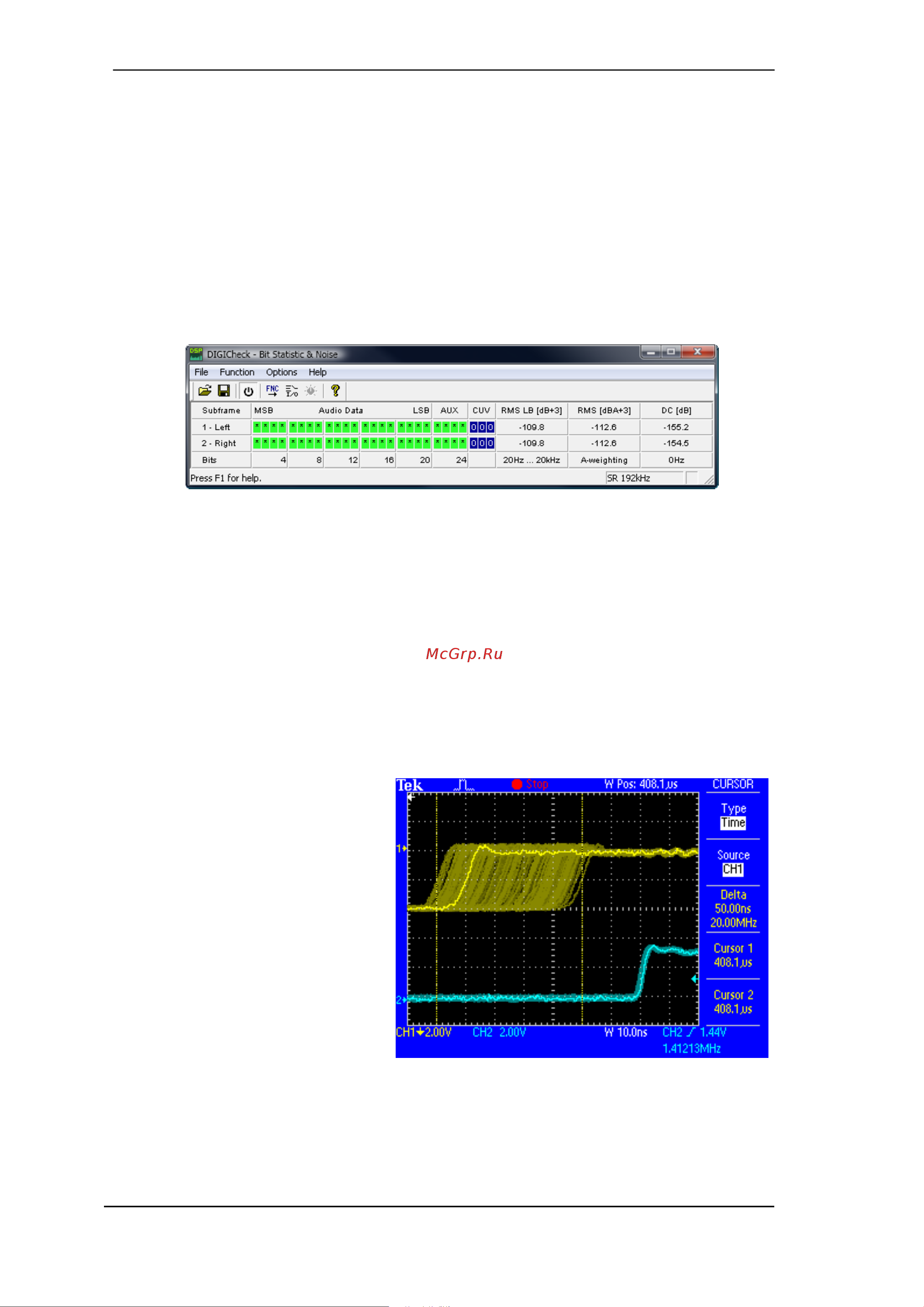

снова -110 dB. Это может быть проверено при помощи приложения DIGICheck от RME. Функция

Bit Statistic & Noise измеряет пороговый шум при помощи Limited Bandwidth, игнорируя при

этом DC и ультразвуки.

Причиной такого поведения является технология ограничения шума аналого-цифровых

преобразователей. Они перемещают весь шум и искажения в неслышимый диапазон высоких

частот, свыше 24 kHz. Так они достигают своих прекрасных показателей и чистого звучания.

Поэтому уровень шума немного увеличивается в области ультразвуковых частот.

Высокочастотный шум имеет высокую энергию. Добавьте удвоенную (или х4) полосу частот, и

широкополосные измерения покажут значительное падение в SNR, в то время как ухо человека

не заметит абсолютно никаких изменений шума в слышимом спектре.

31.8 SteadyClock

Технология SteadyClock в Fireface UC гарантирует высокую производительность во всех

режимах синхронизации. Благодаря высокоэффективному подавлению джиттера, АЦП и ЦАП

всегда оперируют на самых высоких звуковых уровнях, будучи полностью независимыми от

качества входящего синхросигнала.

SteadyClock был первоначально

разработан для получения стабильного

и чистого клока из сильно джиттерных

сигналов MADI-данных (встроенный

MADI-клок страдает джиттером,

порядка 80 ns). Используя входные

сигналы SPDIF и ADAT в Fireface UC, вы

скорее всего никогда не получите

такие высокие значения джиттера.

SteadyClock также может справляться с

джиттером на лету.

Обычно, значения джиттера в реальных

задачах составляют ниже 10 ns, очень

хорошее значение – ниже 2 ns.

На скриншоте видно очень “дрожащий” сигнал SPDIF, джиттер порядка 50 ns (верхний график,

жёлтый). SteadyClock преобразовывает этот сигнал в опорный со значением джиттера менее чем

2 ns (нижний график, голубой). Сигнал, обработанный SteadyClock, конечно расчитан не только

для внутреннего использования, но также используется для синхронизации на цифровых

выходах. Поэтому обновлённый и “очищенный” от джиттера сигнал может быть использован в

качестве опорного сигнала вне всякого сомнения.
