Руководство пользователя Fireface UC © RME
7
5. Использование – Быстрый старт
5.1 Разъёмы и передняя панель

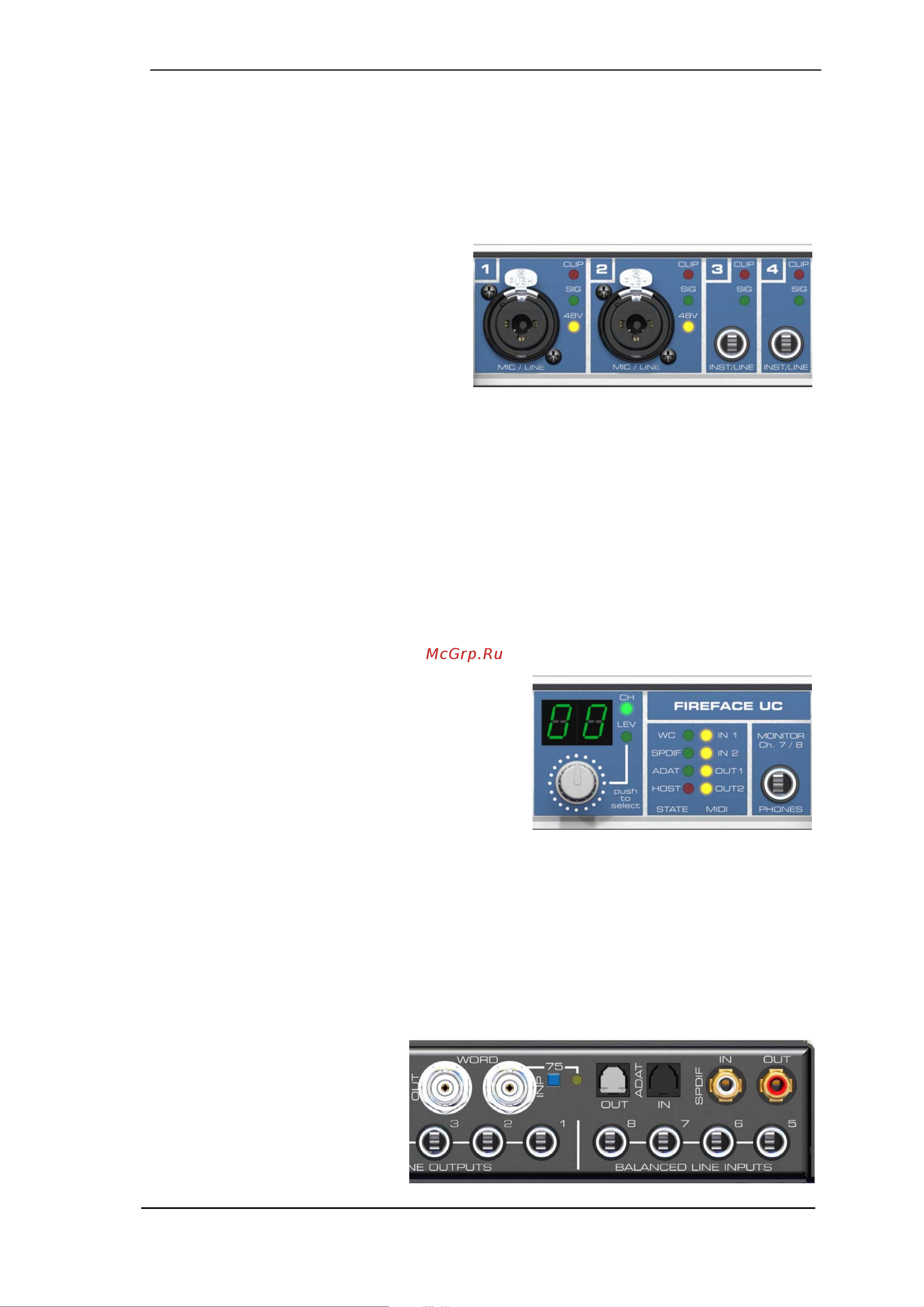

На передней панели Fireface UC расположены инструментальные, микрофонные и линейные
входы, линейный стерео выход (также для наушников), энкодер с функцией нажатия, 7-
сегментный дисплей, а также несколько индикаторов состояния и индикации MIDI-сигналов.
Входы Mic/Line выполнены на
комборазъёмах Neutrik и могут
использоваться с коннекторами как
XLR, так и 6.3 mm TRS jack. Оба входа
показывают перегруз сигнала (CLIP),
присутствие сигнала (SIG) и фантомное
питание (48V) при помощи соответствующих
индикаторов.
Входы 3/4 INST/LINE могут принимать как балансный линейный сигнал, так и небалансный
инструментальный сигнал через разъёмы 6.3 mm TRS jack.
Энкодер служит для установки входных и выходных уровней непосредственно с самого
устройства. Это не только полезно в автономном режиме, но также, например, при настройке
уровня мониторинга. Нажатие на ручку меняет режим энкодера с CHANNEL на LEVEL и обратно.
Нажатие на ручку и удержание более 1 секунды активирует режим настройки моно или стерео
канала.
Индикаторы состояния (WC, SPDIF, ADAT) показывают присутствие входного сигнала отдельно
для каждого цифрового входа. Кроме того, благодаря технологии SyncCheck от RME, в случае,
если один из входных сигналов не синхронизирован с другими входными сигналами –
индикатор будет мигать. Смотрите также раздел 9.8/16.2, Режимы синхронизации.
Красный индикатор HOST загорается при включении
Fireface UC и сигнализирует об ошибке, в случае,
если соединение по шине USB не было ещё
инициализировано или было нарушено (ошибка, не
подключен кабель)
Жёлтый индикатор MIDI отдельно отображается для
обоих входов и выходов, когда сигнал MIDI
принимается или передаётся.
Выход для наушников Phones является линейным выходом с низким сопротивлением высокого
качества. Он обеспечивает достаточный уровень громкости без искажений даже при
использовании наушников.
На задней панели Fireface UC расположено: 4 аналоговых входа, 6 аналоговых выходов, разъём
для электропитания, а также все цифровые входы и выходы.
SPDIF I/O coaxial (RCA): совместимый с AES/EBU. Fireface UC принимает широко используемые
цифровые аудио форматы, SPDIF также может работать как AES/EBU.
ADAT I/O (TOSLINK):
Устройство автоматически
обнаруживает входной сигнал
SPDIF или ADAT. Оптический выход
может работать как ADAT или SPDIF,
зависит от текущей установки в
программных настройках
драйвера.
