Руководство пользователя Fireface UC © RME
43
24. Цифровое подключение
24.1 ADAT
Оптические входы ADAT в Fireface UC полностью совместимы со всеми оптическими выходами
ADAT. Технология Bitclock PLL от RME предотвращает щелчки и выпадения даже в
экстремальных режимах с переменной высотой тона, и гарантирует быстрое блокирование
джиттера цифрового сигнала на входе. Для подключения подойдёт обычный кабель TOSLINK.
Более детально о режиме Double Speed (S/MUX) смотрите раздел 31.4.
ADAT In
Порт для устройства, передающего сигнал ADAT в Fireface UC. Задействованные каналы 1 – 8.
При получении сигнала Double Speed, этот порт задействуют каналы 1 – 4, при Quad Speed –
каналы 1 и 2.
ADAT Out
Порт для устройства, принимающего сигнал ADAT от Fireface UC. Задействованные каналы 1 – 8.
При передаче сигнала Double Speed, этот порт задействуют каналы 1 – 4, при Quad Speed –
каналы 1 и 2.
24.2 SPDIF
Fireface UC имеет два входа и выхода SPDIF (коаксиальный и оптический), которые могут
использоваться одновременно с различными аудио сигналами. Обратите внимание, что
источники должны быть синхронизированы, поскольку устройство не имеет специального
конвертера частоты сэмплирования.
Оптический вход автоматически переключается в SPDIF, если обнаружен сигнал такого формата.
Аудио данные будут отображаться в TotalMix’е на первых двух каналах ADAT (In 11/12).
Чтобы направить сигнал SPDIF с оптического выхода, выберите в конфигураторе опцию Optical –
SPDIF. Выходной сигнал в TotalMix’е будет отображаться на первых каналах ADAT (AS 1+2).
Входы SPDIF в Fireface UC принимают также сигнал формата AES/EBU.

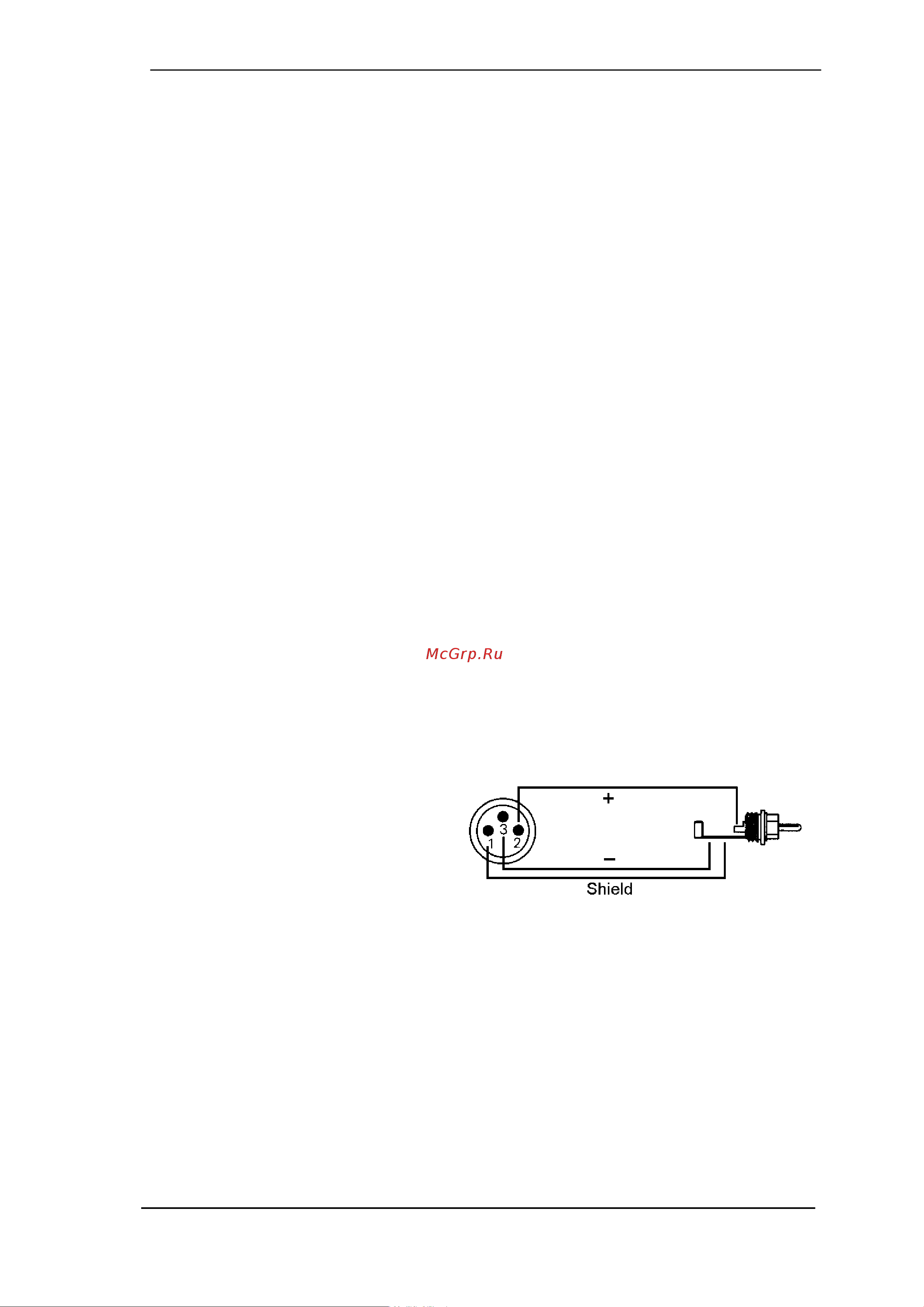

Чтобы получить сигнал в формате
AES/EBU, потребуется переходной
кабель. Контакты 2 и 3 разъёма XLR
подключены к двум контактам разъёма
RCA (phono). Экранирующий провод
подключен к контакту 1 (XLR) и к
контакту Shield (“земля”) разъёма RCA.
