Руководство пользователя Fireface UC © RME
45
25. Word Clock
25.1 Вход и выход word clock
Технология SteadyClock обеспечивает высокую производительность во всех режимах
синхронизации. Используя эффективную технологию подавления джиттера, Fireface UC
обновляет и “очищает” любой синхросигнал и раздаёт его в качестве опорного клока на выходе
BNC (см. раздел 31.8).
Input
Вход word clock в Fireface'е активен, когда выбрана опция Word в качестве источника клока (Clock
Source) в конфигураторе, отображая присутствие действующего сигнала Word Clock. Сигнал на
входе BNC может быть Single, Double или Quad Speed, Fireface UC автоматически подстраивается
под него. Как только сигнал будет обнаружен, загорится индикатор “WC”, и конфигуратор
покажет статус Lock или Sync (см. раздел 31.1).
Благодаря технологии Signal Adaptation Circuit, вход word clock будет продолжать работать
корректно даже если форма сигнала сильна искажена, сигнал слишком низкого уровня, или с
выбросами и прерываниями. Благодаря автоматическому центрированию сигнала, входной
уровень 300 mV (0.3V), в принципе, является достаточным. Дополнительный гистерезис снижает
чувствительность до 1.0 V, так что выбросы сигнала сверх или ниже нормы, а также
высокочастотные помехи не вызывают появление неправильного импульса.

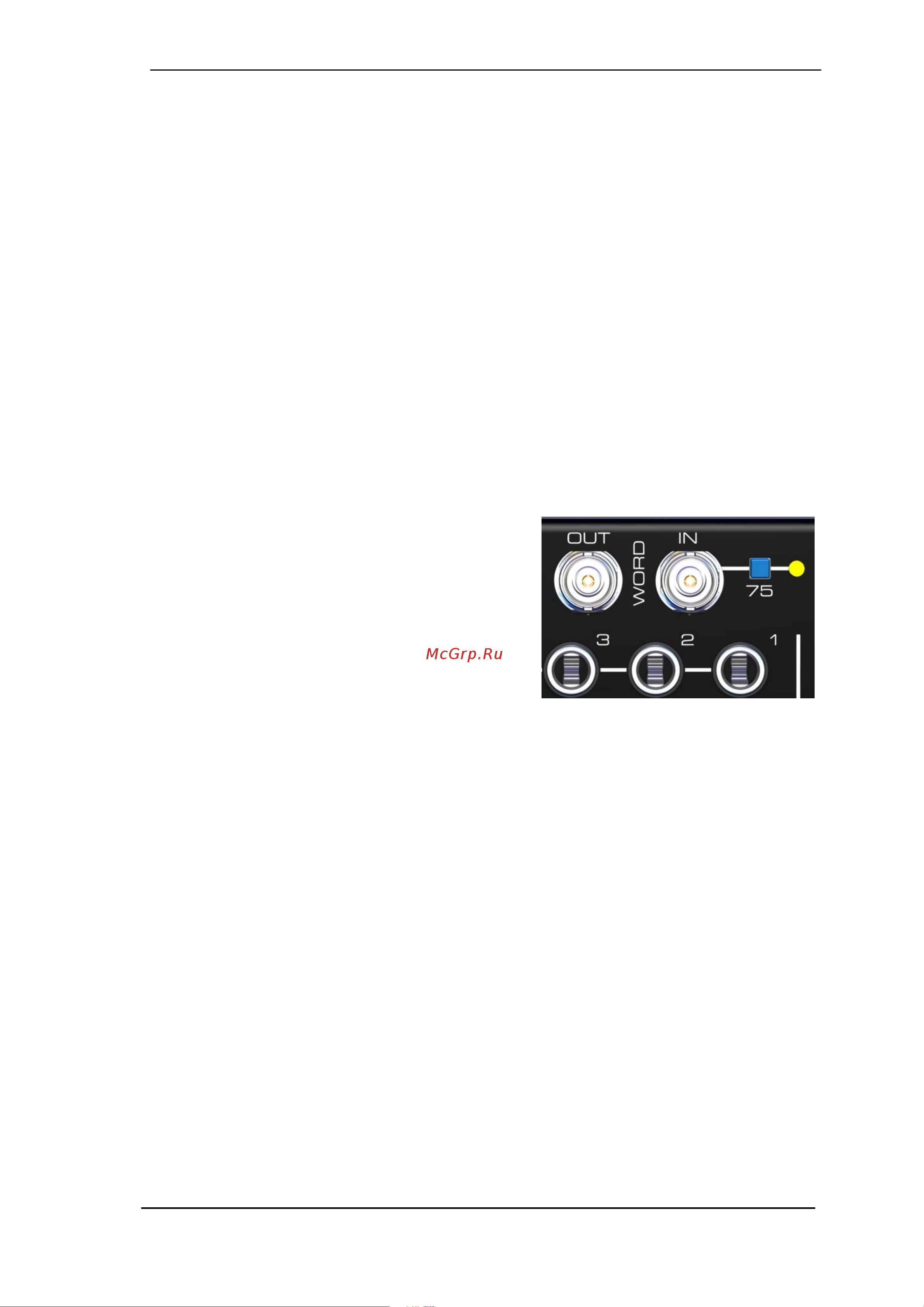

Вход word clock в Fireface UC может быть не
терминирован (с высоким сопротивлением) или
терминирован внутри (75 Ohms). Переключатель в
виде кнопки активирует внутреннюю терминацию, и
расположен на задней панели рядом с входом word
clock. Используйте маленький карандаш или нечто
подобное, и осторожно нажмите на голубую кнопку
так, чтобы она зафиксировала своё положение.
Индикатор загорится жёлтым цветом, если
терминация активирована. Для выключения
терминации следует отжать переключатель.
Output
Выход word clock постоянно активен, выдавая текущую частоту сэмплирования в качестве
опорного сигнала. В результате, в режиме Master, сигнал Word Clock будет определён
используемым приложением. В режиме Slave, установленная частота будет идентичной той,
которая поступает в качестве опорного сигнала на вход. Если используемый синхросигнал
нарушен, Fireface UC переключается в режим Master и настраивается на следующую, наиболее
подходящую частоту (44.1 kHz, 48 kHz и т.д.).
Включение Single Speed в конфигураторе приводит к тому, что сигнал на выходе всегда остаётся
в пределах от 32 kHz до 48 kHz. Таким образом, на частоте 96 kHz и 192 kHz сигнал Word Clock на
выходе будет с частотой 48 kHz.
Полученный сигнал Word Clock может быть распространён на другие устройства, используя
выход word clock. При этом обычные T-коннекторы можно не использовать, и Fireface UC
работает как Signal Refresher. Такая эксплуатация очень рекомендуется, поскольку
• вход и выход фиксированы по фазе и находятся в положении (0°) друг к другу
• SteadyClock удаляет почти весь джиттер из входного сигнала
• исключительный вход (чувствительность 1 Vpp вместо обычных 2.5 Vpp, не подвержен
прерываниям, технология Signal Adaptation Circuit), а также SteadyClock обеспечивают
стабильную работу даже при весьма проблемных сигналах Word Clock
Благодаря низкому сопротивлению, но с защитой от короткого замыкания на выходе, Fireface
обеспечивает 4 Vpp на 75 Ohms. В случае неправильной терминации с 2 x 75 Ohms (37.5 Ohms),
будет оставаться ещё 3.3 Vpp на выходе.
