56
Руководство пользователя Fireface UC © RME

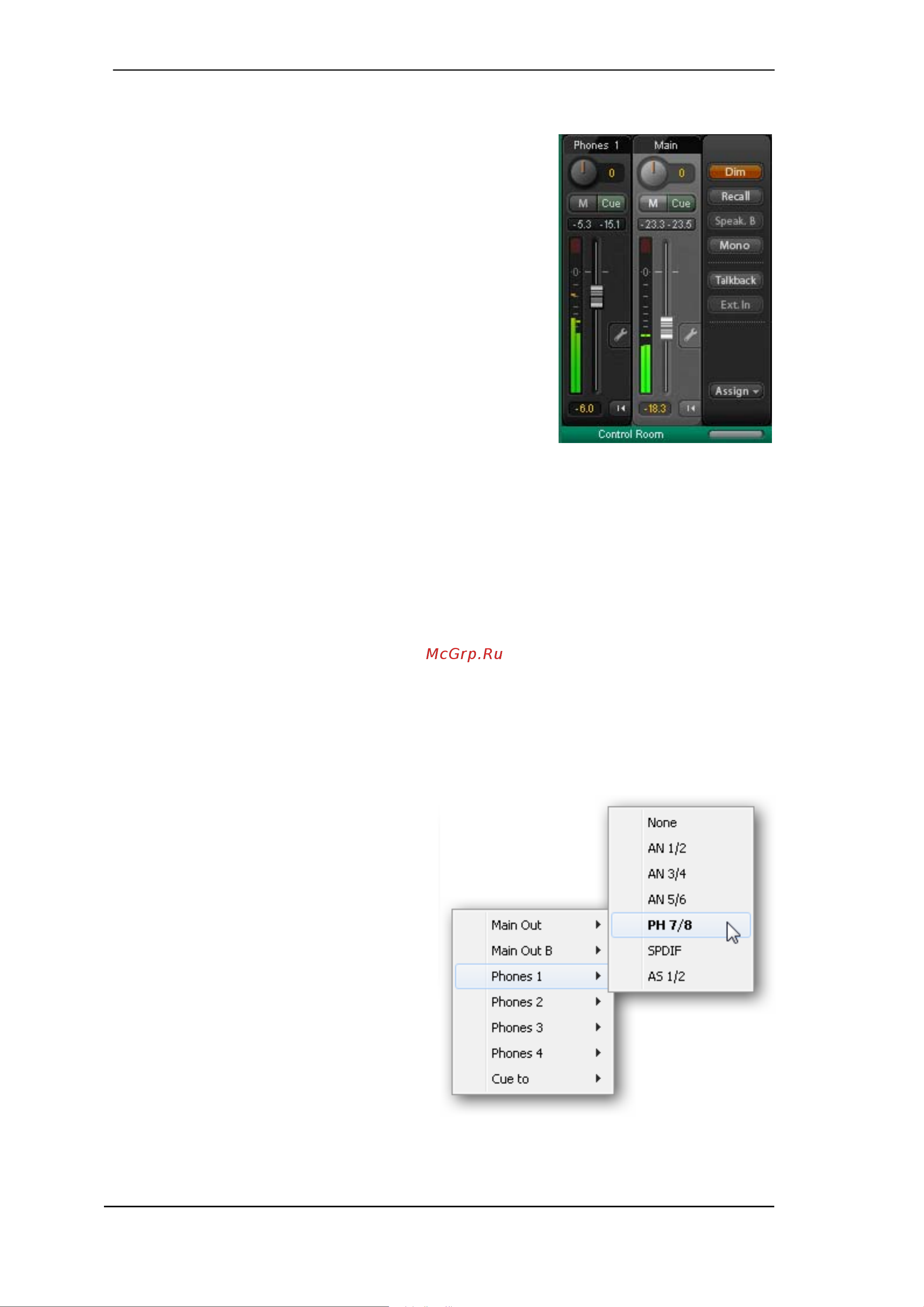

26.4 Секция Control Room
В секции мониторинга Control Room, меню Assign служит для
назначения выходов Main Out, которые используются для
прослушивания в студии. Для этих выходов автоматически
применяются функции Dim, Recall, Mono и Talkback.
Кроме того, канал будет перенесён с выходов Hardware
Outputs в секцию Control Room и переименован в Main. То же
самое происходит при назначении Main Out B или Phones.
Оригинальное название может быть отображено в любой
момент при помощи функции O-Names в разделе View
Options.
Выходы Phones с 1 по 4 имеют кнопку Dim (устанавливается в
настройках), а также специальное назначение роутинга,
который применяется при активированной функции Talkback.
Кроме того, если поместить их рядом с Main Out, значительно
увеличивается обзор внутри секции выходов.
Dim. Громкость будет уменьшена на величину, установленную в
разделе Settings (F3).
Recall. Устанавливает коэффициент усиления, определённый в Settings. Также может быть
установлен непосредственно с самого устройства при удержании клавиши Recall в течении 2
секунд.
Speak. B. Переключает воспроизведение из Main Out в Main Out B. Фейдеры каналов Main и
Speaker B могут быть сгруппированы при помощи Link.
Mono. Смешивает левый и правый канал. Полезно для проверки моно-совместимости и проблем
с фазой.
Talkback. Нажатие на эту кнопку уменьшает уровень всех сигналов на выходах Phones на
величину, указанную в окне Preferences. В то же время сигнал с микрофона в секции Control
Room (указанный источник в Preferences) направлен на выходы Phones. Уровень микрофона
регулируется при помощи фейдера входного канала.
Ext. In. Переключает основной мониторинг
Main с шины mix на стерео вход, назначенный в
разделе Settings (F3). Соответственная громкость
стерео сигнала регулируется там же.
Assign. Позволяет назначить Main Out,
Main Out B, а также до 2 выходов для
наушников (Phones). Выбор ограничен
AN 1 − 8, SPDIF и AS 1/2, а при 192 kHz другие
каналы ADAT будут больше не доступны.
Выход для шины Cue, который обычно
является Main, может быть также назначен
на один из выходов Phones.
