Руководство пользователя Fireface UC © RME
55

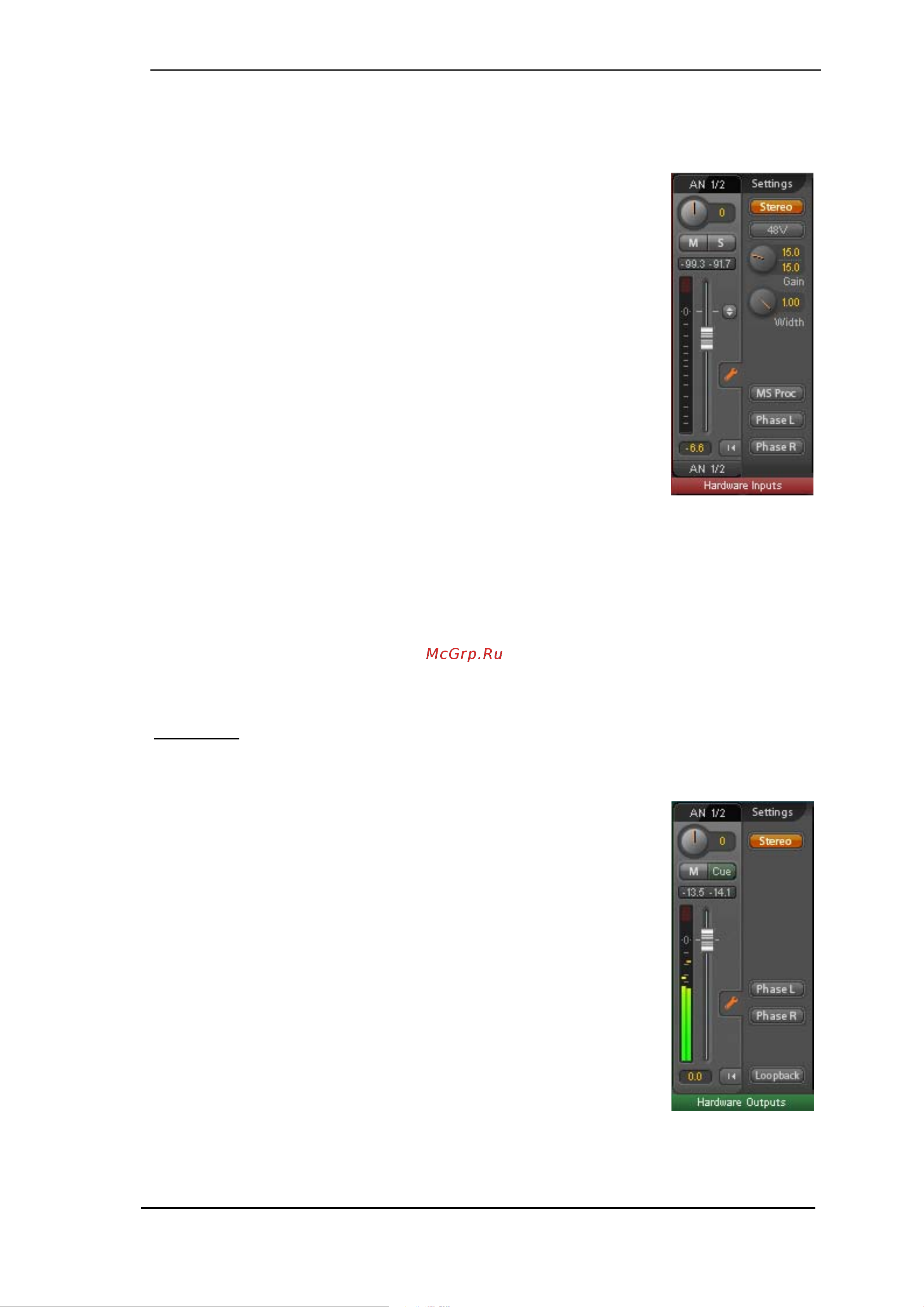

Нажатие на значок гаечного ключа открывает панель с настройками канала Settings с
различными элементами. Например, опция Inst доступна только на входном канале 2, а каналы
ADAT не предоставляют опцию фантомного питания.
Stereo. Переключает канал в моно или стерео режим.
48V. Активирует фантомное питание на входах 1/2. Служит в качестве
источника питания для высококачественных конденсаторных
микрофонов. Данная опция должна оставаться выключенной с другими
источниками, чтобы предотвратить их возможное повреждение.
Inst. Активирует опцию Instrument для использования входов 3 и 4 с
инструментами. Входное сопротивление повышается до 470 kOhm,
входная чувствительность увеличивается на 10 dB.
Pad. Функция Pad уменьшает чувствительность входных каналов 3 и 4 на
12 dB.
Gain. Устанавливает усиление для аналоговых входов 1 − 4. Регулятор
может быть настроен при помощи перетягивания мышью или вращением
её колеса. Это также работает, если тянуть мышью над полями значений
Gain’а. В этом случае усиление можно изменять отдельно для левого и
правого канала даже когда каналы в стерео режиме.
Width. Настраивает глубину стерео. Значение 1.00 соответствует полному стерео, 0.00 − моно,
-1.00 − левый и правый канал меняются местами.
MS Proc. Активирует M/S-обработку внутри стерео канала. Моно сигнал направляется в левый
канал, стерео − в правый.
Phase L. Инвертирует фазу левого канала на 180°.
Phase R. Инвертирует фазу правого канала на 180°.
Примечание: функции Width, MS Proc, Phase L и Phase R влияют на все назначения роутинга
соответствующего канала.
Кроме Stereo/Mono, Phase L и Phase R, в настройках выходов Hardware есть
ещё одна дополнительная опция:
Loopback. Направляет данные с выхода на драйвер как данные для
записи. В этом случае может быть записан соответствующий сабмикс.
Данный аппаратный вход канала направляет свои данные только в
TotalMix и больше ни в какое приложение для записи.
Ещё одним отличием между входным и каналом воспроизведения
является кнопка Cue вместо Solo. Нажатие на Cue направляет аудио с
выходов Hardware на выходы Main Out. Вместе с этим, любой физический
выход может быть отрегулирован и прослушан через мониторные
выходы, что очень удобно. Используя опцию Assign / Cue в секции Control
Room, Cue может также использоваться с любым выходом для
наушников.
