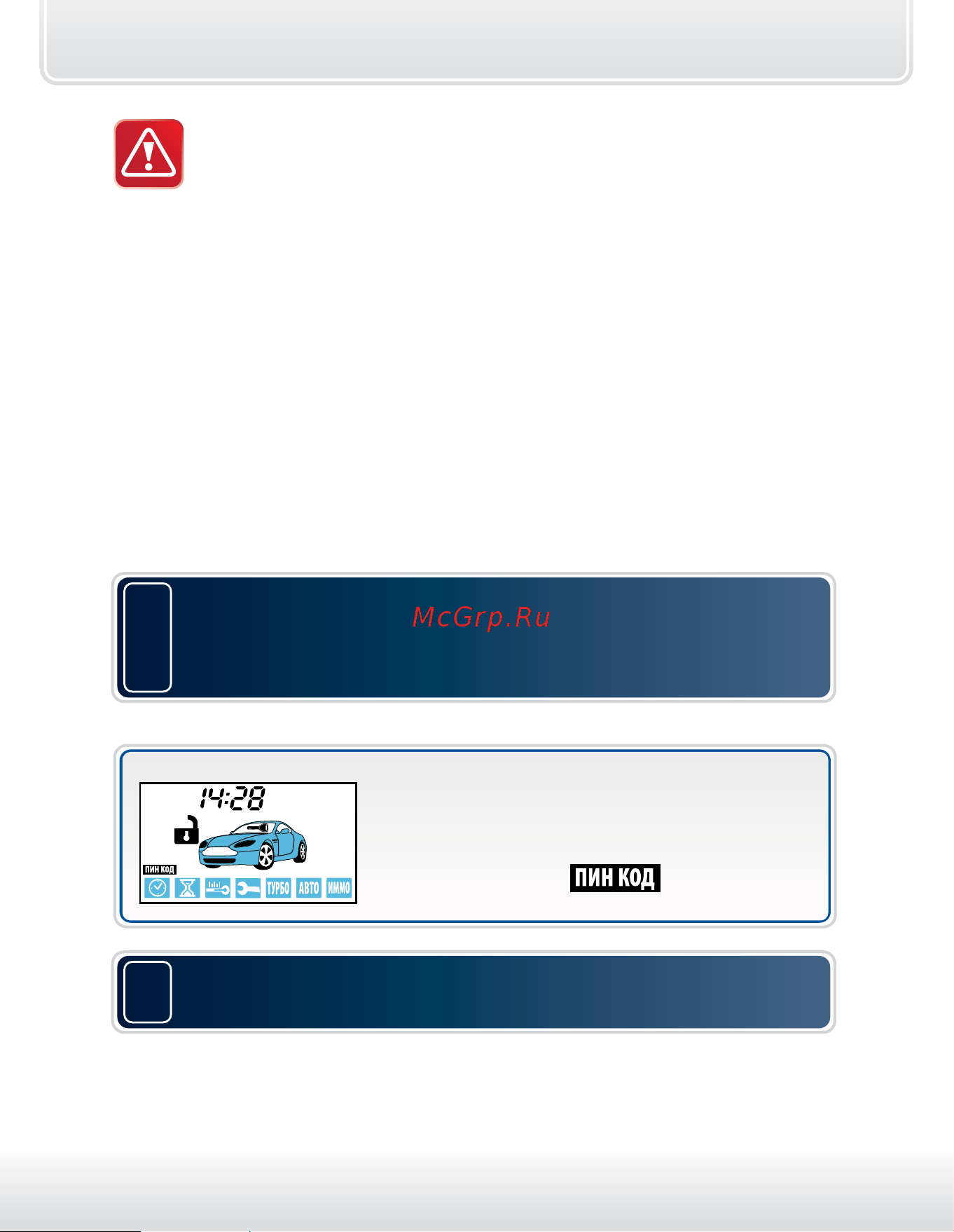

StarLine A93 2CAN+2LIN
146
Внимание! При записи брелков в память комплекса все ранее
записанные брелки удаляются из памяти комплекса, поэтому
все брелки должны быть записаны в одном цикле
программирования (см. пункт 3 стр. 145).
Если в комплекс записаны радиореле R2, то после записи
брелков необходимо восстановить привязку радиореле R2 к
комплексу. Для этого следует выполнить действия, описанные
на стр. 45.
Программирование персонального кода
экстренного выключения охраны
Персональный код экстренного выключения режима охраны или
режима антиограбления может состоять из 1, 2 или 3 цифр. Каждая
цифра кода может принимать значение от 1 до 6 включительно.
Алгоритм программирования персонального кода:
1
Войдите в программирование охранных и
сервисных функций (см. стр. 74) и выберите один из
вариантов персонального кода экстренного
выключения режима охраны (функция 9):
2
Войдите в режим установки персонального кода:
• если для функции 9 запрограммированы
варианты 2, 3 или 4,
то на дисплее брелка
появится иконка .
брелок
при выключенном зажигании нажмите сервисную кнопку 4 раза.
Каждое нажатие будет сопровождаться вспыхиванием светодиодного
индикатора.
