StarLine A93 2CAN+2LIN
42

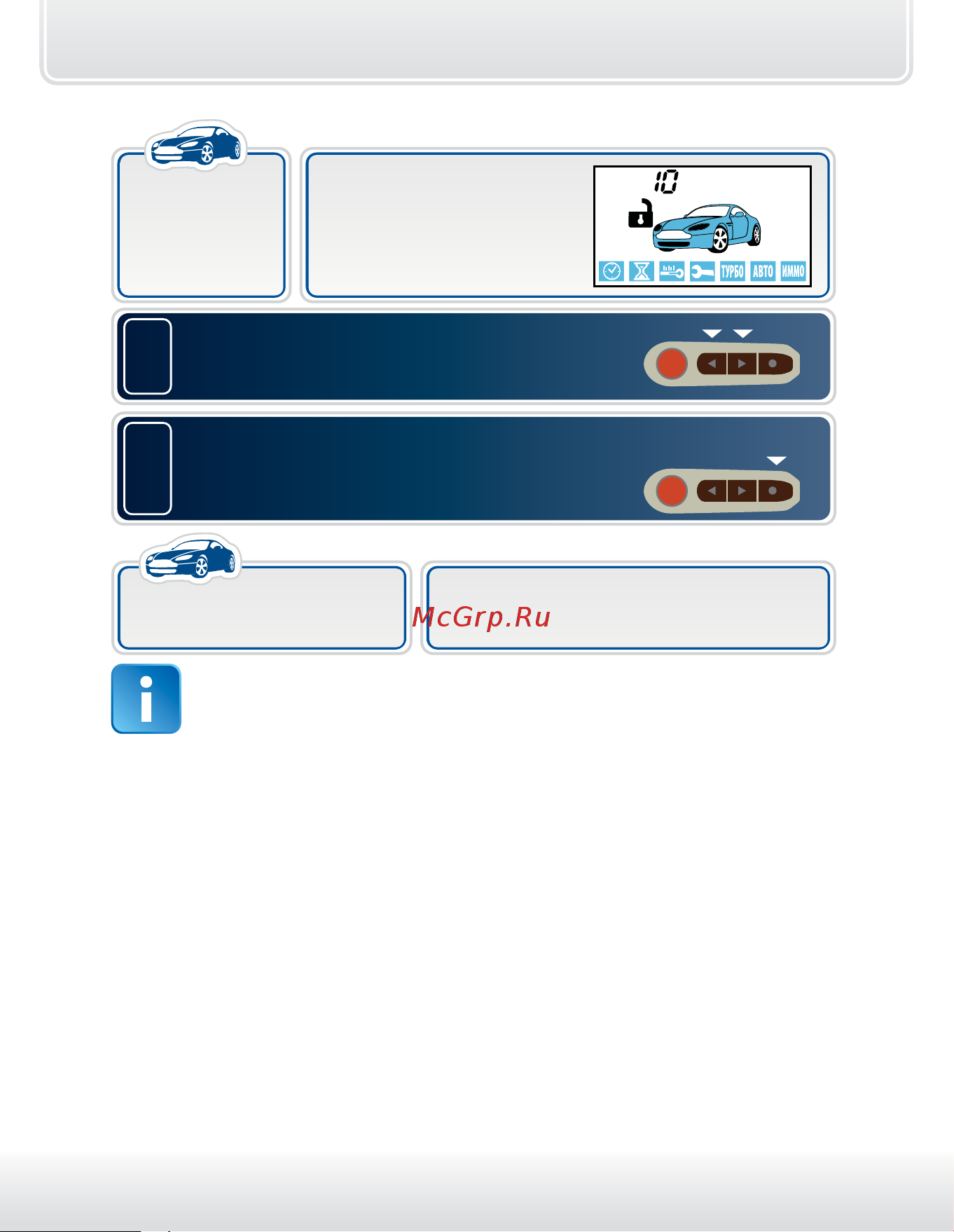

• 3 световых
сигнала,
• 2 звуковых
сигнала.
• мелодичный сигнал;
• появится индикация
чувствительности
датчика наклона.
брелок
• 3 световых сигнала,
• 2 сигнала сирены.
• последует мелодичный сигнал.
2
3
Короткими нажатиями кнопок 2 и 3
установите необходимое значение
чувствительности.
Для выхода из режима программирования
нажмите кнопку 4 длительно
(до звукового сигнала), а затем коротко:
автомобиль
брелок
Если после входа в режим настройки чувствительности
датчика наклона не нажимать на кнопки брелка, через
15 секунд произойдет автоматический выход из режима
настройки без сохранения изменений. Последует 4 звуковых
сигнала брелка и 4 световых сигнала автомобиля.
Подключение дополнительного оборудования
Подключение охранно-поисковых GSM модулей StarLine
В случае необходимости Вы может
е подключить к комплексу один из
охранно-поисковых внешних GSM модулей StarLine М21, StarLine М22,
StarLine М31, StarLine М32 или установить встроенный GSM модуль.
Внешние модули подключаются к синему 3-контактному разъему
Х9 центрального блока комплекса с помощью специального кабеля,
который входит в комплект поставки GSM модулей.
После подключения выполните процедуру «привязки» GSM модуля к
комплексу (см. стр. 87).
