инструкция по установке
43
Подключение предпускового подогревателя Webasto
Комплекс StarLine может управлять автономным отопителем Webasto по
цифровой шине. Возможно 3 варианта управления:
1. Комбинацией кнопок брелка (кнопка 1 длительно, до звукового
сигнала, а затем кнопка 3 коротко).
2. Из мобильного приложения StarLine, при нажатии кнопки «управление
доп. каналом» в мобильном приложении.
3. Запуск командой 22 с телефона владельца. После отправки команды
дождитесь голосового оповещения или ответного SMS (если команда
посылается в SMS-сообщении), подтверждающего успешный запуск.
Настройка и подключение Webasto
Запрограммируйте функцию 20 таб. №1 на вариант 4. С помощью
функции 19 таб. №2
выберите алгоритм запуска. З
апрограммируйте
время работы Webasto с помощью функции 18 таб. №2.
Если ваш автомобиль позволяет запускать Webasto по CAN шине, то
каких-либо дополнительных подключений не потребуется (см. список
на can.starline.ru). Если управление по CAN шине невозможно, то
следует использовать схему подключения к доп. каналу №6:

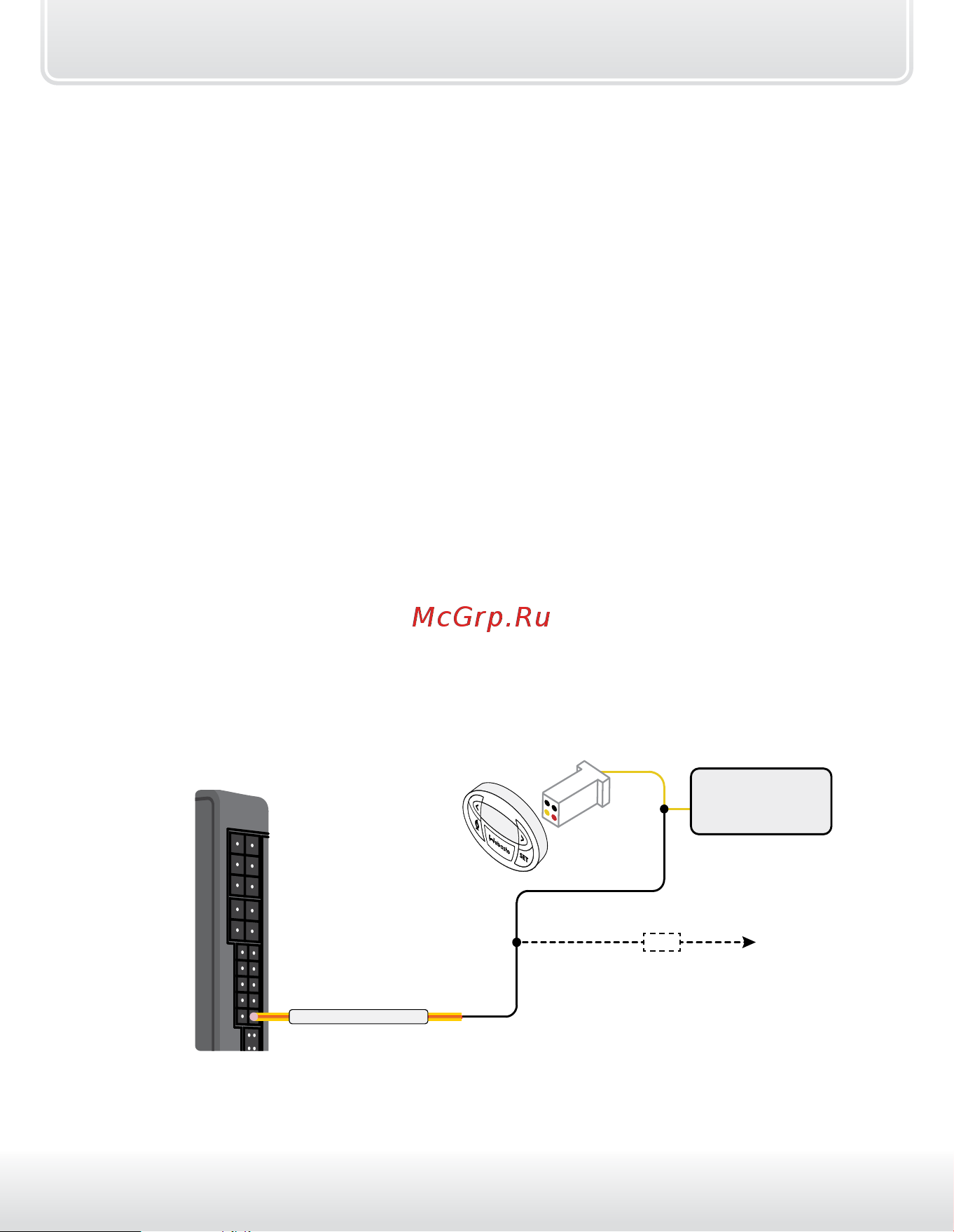

Схема подключения Webasto к доп. каналу №6 комплекса StarLine:
Желтый
Блок управления
Webasto
+12 В
Х3
желто-оранжевый
Подключение резистора может
понадобиться, если нет таймера
Доп. канал №6
10 кОм
