инструкция по установке
33
Примеры использования дополнительных каналов

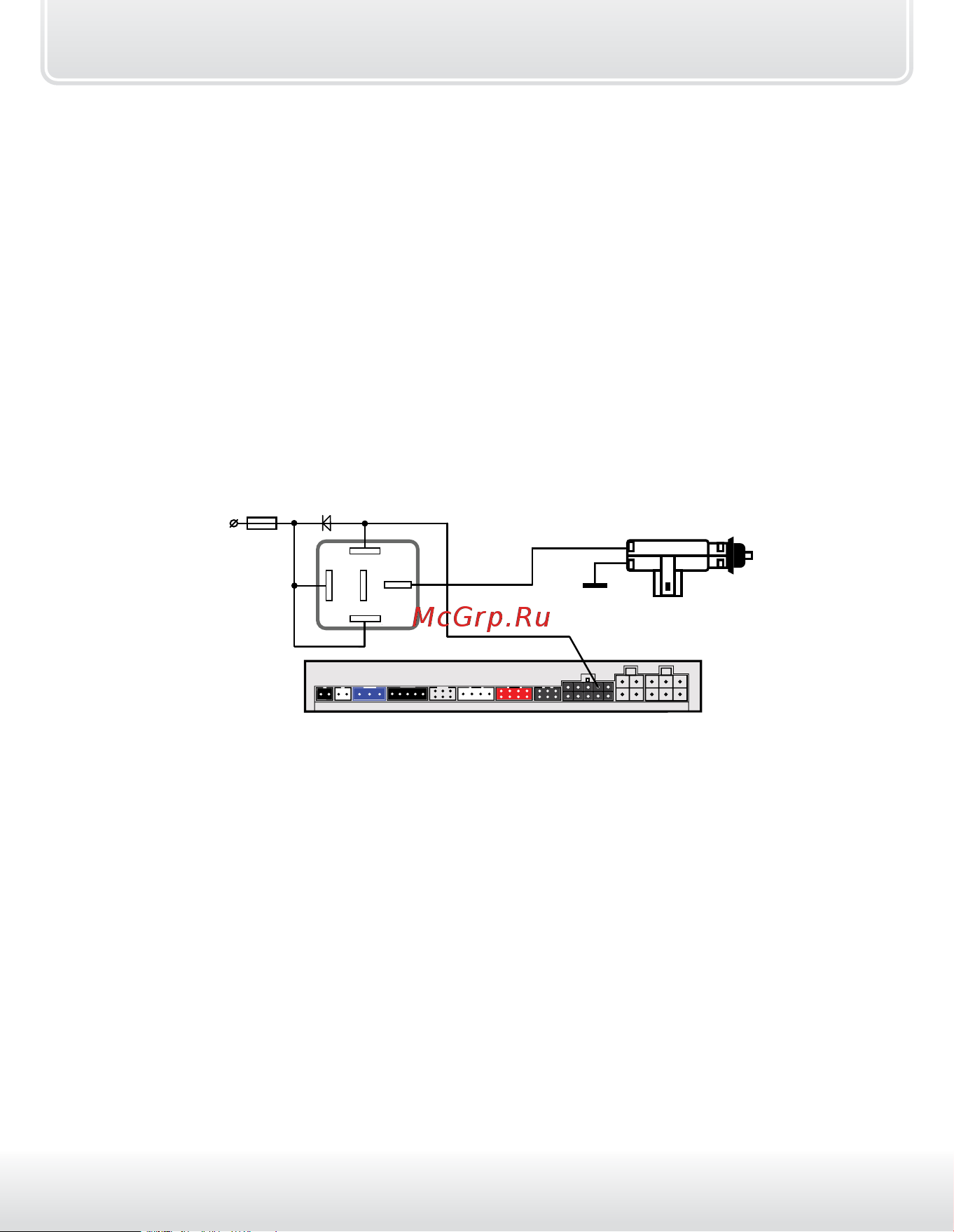

Дополнительный канал 1 — отпирание замка багажника
(функция 13, таб. №1)
Если в Вашем автомобиле отпирание возможно через CAN интерфейс,
то каких-либо дополнительных подключений не потребуется*. Если
CAN шина автомобиля не позволяет управлять отпиранием
багажника,
то следует использовать
аналоговую схему подключения - см. далее.
Управляющую функцию №4 CAN интерфейса при этом необходимо
выключить (см. стр. 124).
При подключении необходимо использовать дополнительное реле,
а для функции 13 таб. №1 следует выбрать вариант 1 (см. стр. 77).
желто-черный
провод
VD1
86
30
85
87
87а
+12В
7.5 А
электромеханический
замок багажника
(-)
(+)
Дополнительный канал 2 — двухшаговое отпирание
замков дверей (функция 14, таб. №1)
Двухшаговое отпирание замков дверей (вариант 1 функции 14)
Если двухшаговое отпирание замков дверей возможно через CAN шину
Вашего автомобиля, то дополнительных подключений не потребуется*.
Информацию о возможности двухшагового управления замками
дверей через CAN шину Вашего автомобиля Вы можете найти на
странице
can.starline.ru
Для реализации двухшагового отпирания замков дверей без
использования CAN интерфейса выход доп. канала 2 необходимо
подключить в соответствии со схемой, приведенной на стр. 24.
*
Для комплексов StarLine с установленным 2CAN+2LIN, 2CAN или CAN+LIN модулем.
