инструкция по установке
57
стартер
VD1
85
30
86
87
87а
30А
+12В
StarLine
замок
зажигания
(дублирующий
выход)
силовой модуль
к разъему Х7 центрального блока
зажигание
стартер 2
зажигание 2
аксессуары 2
VD1-1N4007 или аналоги
«
15
»
«
50
»
зажигание 2
«
15/2
»
(-)
(+)
Программируемый выход (см. функцию 16 табл. №2) (-)
Выход на стартер (-)
разъем Х7 (слаботочные выходы)
Программируемый выход (см. функцию 8 табл. №2) (-)
Зажигание (-)
Датчик темп. двигателя
синий
желтый
черный
зеленый
оранжево-серый
черно-желтый

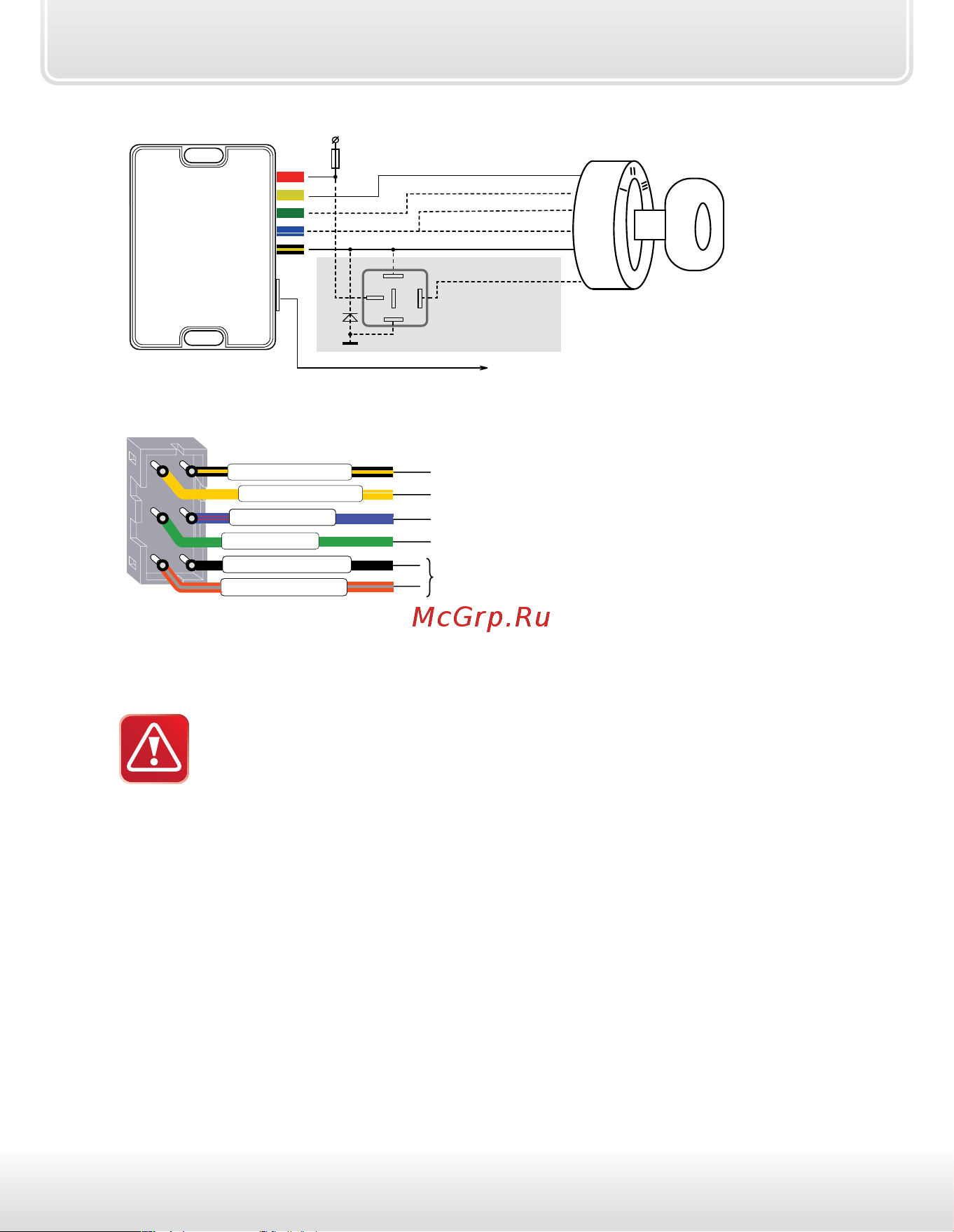

Подключение силового модуля в автомобилях
с кнопкой «старт-стоп»
Для выбора режима «старт-стоп» запрограммируйте
функцию 1 табл. №2 на вариант 3. Далее с помощью функции 14
табл. №2 выберите алгоритм запуска двигателя,
соответствующий Вашему автомобилю (см. стр. 94).
Задержка импульса запуска регулируется
функцией 10 табл. №2. Временные диаграммы см. на стр. 60.
Красный провод — плюс питания (+12 В) силового модуля —
рекомендуется подключить непосредственно к аккумулятору. Если
прямое подключение к аккумулятору невозможно, то необходимо
выбрать штатный провод электропроводки соответствующего сечения.
При этом необходимо учесть, что номинал штатного предохранителя
этой цепи должен быть не менее 30 А. Также можно подключиться
к проводу питания монтажного блока, блока управления кузовным
оборудованием (BCM), или к замку зажигания.
