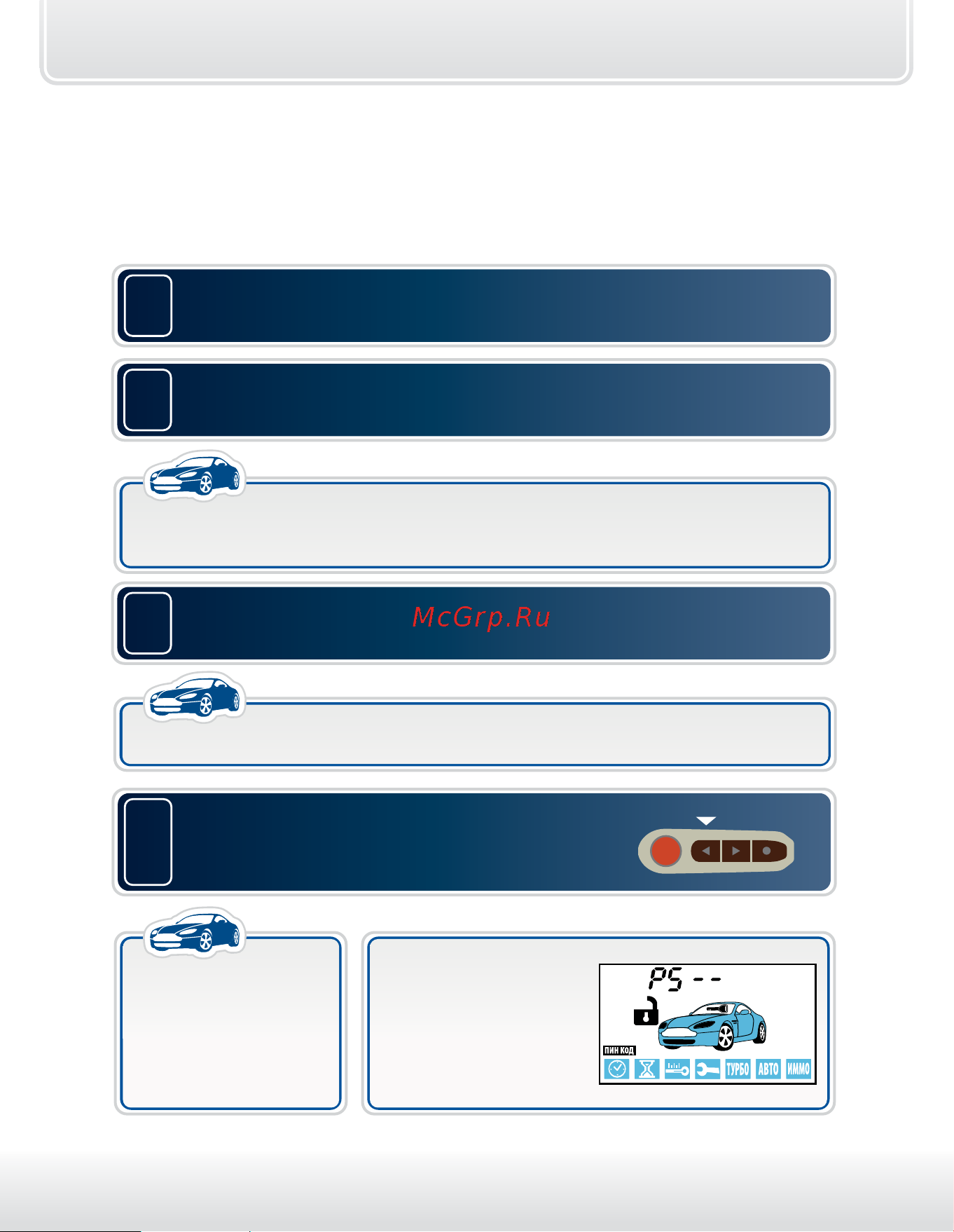

StarLine A93 2CAN+2LIN
148
Пример программирования
2-значного персонального кода «53»
Для функции 9 (таб. №1) должен быть выбран вариант 3:
2-значный персональный код.
1
Нажмите сервисную кнопку 4 раза.
2
Включите зажигание:
• прозвучат 4 сигнала сирены, подтверждающие вход в режим
установки персонального кода.
3
Нажмите сервисную кнопку 1 раз:
• прозвучит 1 сигнал сирены.
4
• прозвучит
1 сигнал сирены.
автомобиль
автомобиль
Нажмите кнопку 2 сначала длительно
(до появления звукового сигнала),
а затем коротко:
• появится
индикация
первой цифры
кода.
брелок
