StarLine A93 2CAN+2LIN
64
Общие рекомендации по выбору способа
контроля работы двигателя
Для безопасной эксплуатации автомобиля и безопасного
использования функции дистанционного запуска необходимо, чтобы
комплекс правильно определял, работает двигатель или нет.
Контроль работы двигателя по тахосигналу
Цепь, к которой будет подключаться серо-черный провод, должна
содержать импульсы, частота следования которых пропорциональна
скорости вращения двигателя. В качестве такой цепи лучше всего
использовать сигнал тахометра, присутствующий на одном из
контактов разъема диагностики или на приборной панели. Этот сигнал

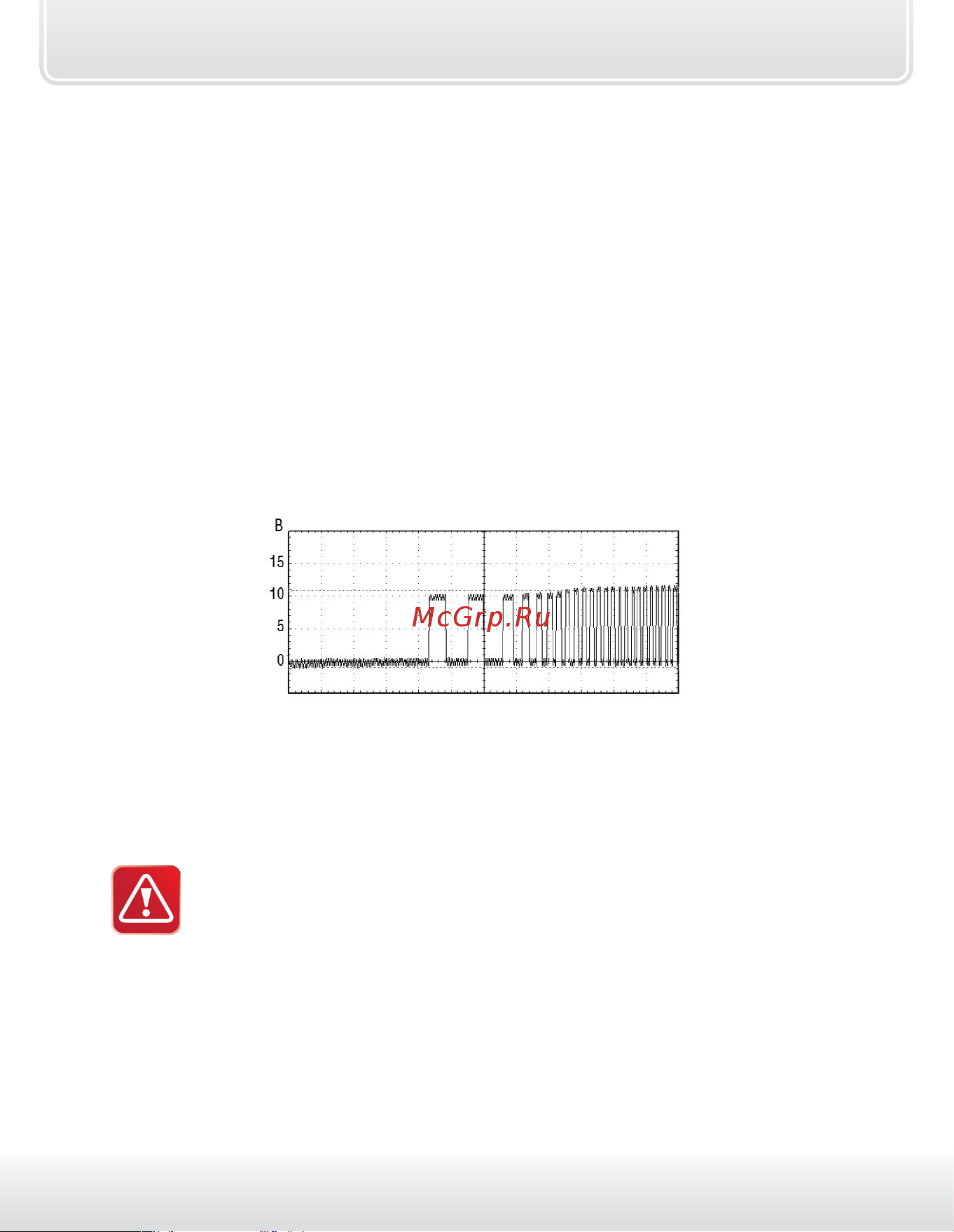

обычно имеет амплитуду 12 В. Типичная форма сигнала тахометра:
Момент прекращения прокручивания стартера комплекс определяет
по резкому возрастанию частоты сигнала в момент начала работы
двигателя. Подключение серо-черного провода к такой цепи
гарантирует правильное отключение стартера. Заведенному двигателю
соответствует частота - около 20 Гц или 600 об/мин.
Внимание! В связи с тем что сигнал управления форсунками
при запуске двигателя имеет слишком низкую частоту,
не рекомендуется использовать данный сигнал для контроля
работы двигателя.
