инструкция по установке
49
15А
Зажигание
VD
1N4007
Кодовое реле R3
10А
синий
зеленый
Аккумулятор
Концевик
капота
Оранжево-серый
провод
Х4
Внешнее реле
блокировки
Замок капота
StarLine L10
красный
черный
желто-красный
черно-красный
оранжево-серый

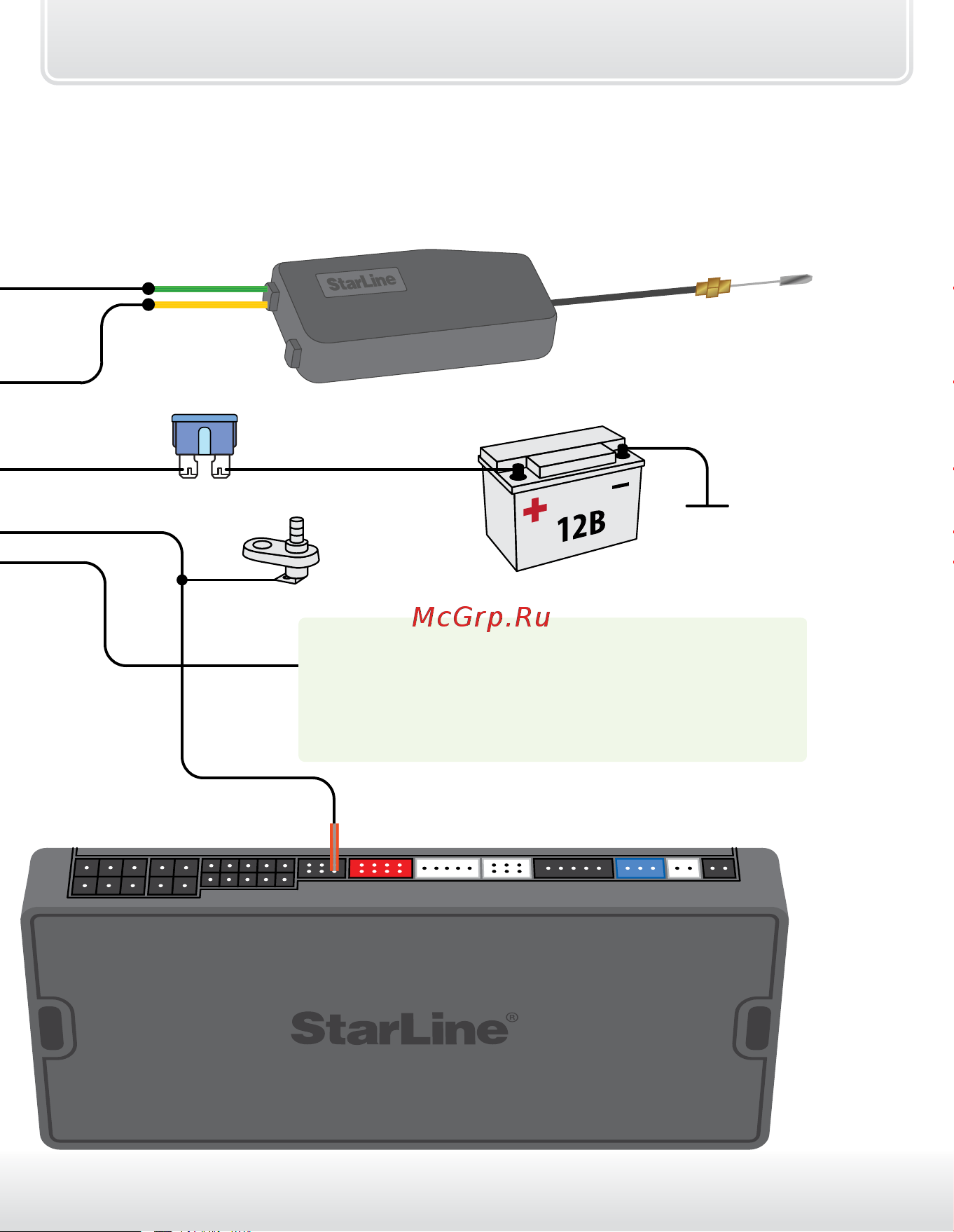

Схема подключения кодового реле StarLine R3
к StarLine A93 2CAN+2LIN
Общий
НЗ
86
30
85
87
87а
(-)
(+)
Для управления кодовым реле выберите один из
доп. каналов 1, 2 или 6 таблицы №1 (см. стр.77, 78)
и запрограммируйте его на вариант 3.
Вход управления.
10А
