инструкция по установке
29
Подключение световых сигналов
Если в Вашем автомобиле управление световыми сигналами возможно
через CAN интерфейс, то каких-либо дополнительных подключений
не требуется*. В случае, когда управление световыми сигналами
невозможно ни через CAN интерфейс, ни альтернативным способом
следует использовать обычные схемы подключения, описанные
ниже. Управляющую функцию №1 CAN интерфейса при этом следует
выключить (см. стр. 124).
В автомобилях, у которых в штатном электрооборудовании для питания
указателей поворота используется два провода, возможно прямое
подключение выходов комплекса:
– зелено-черный провод разъема X2 подключите к лампам указателей
поворота (один борт). Предельно допустимый ток нагрузки 7,5 А;
– зелено-желтый провод разъема X2 подключите к лампам указателей
поворота (другой борт). Предельно допустимый ток нагрузки 7,5 А.

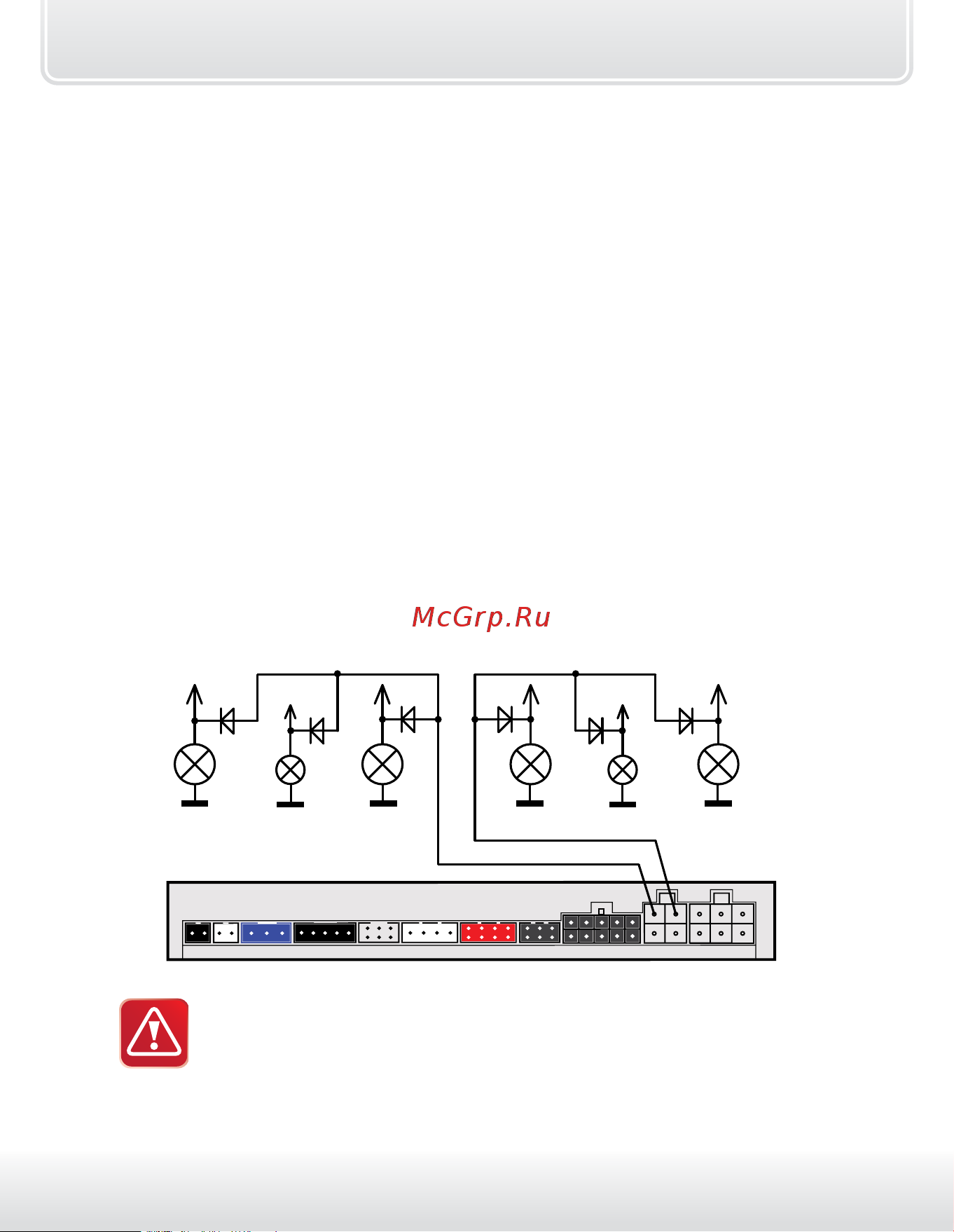

Если в штатной проводке автомобиля для указателей поворота
задействовано больше проводов (4 или 6), то необходимо использовать
диодную развязку:
зелено-черный
зелено-желтый
VD6
VD5
VD4VD3
VD2
VD1
Х2
Диоды VD1–VD6 должны быть рассчитаны на соответствующий
ток, который определяется мощностью ламп указателей
поворота (рекомендуется не менее 3А, например 1N5401).
*
Для комплексов StarLine с установленным 2CAN+2LIN, 2CAN или CAN+LIN модулем.
