StarLine A93 2CAN+2LIN
74
Программирование охранных
и сервисных функций

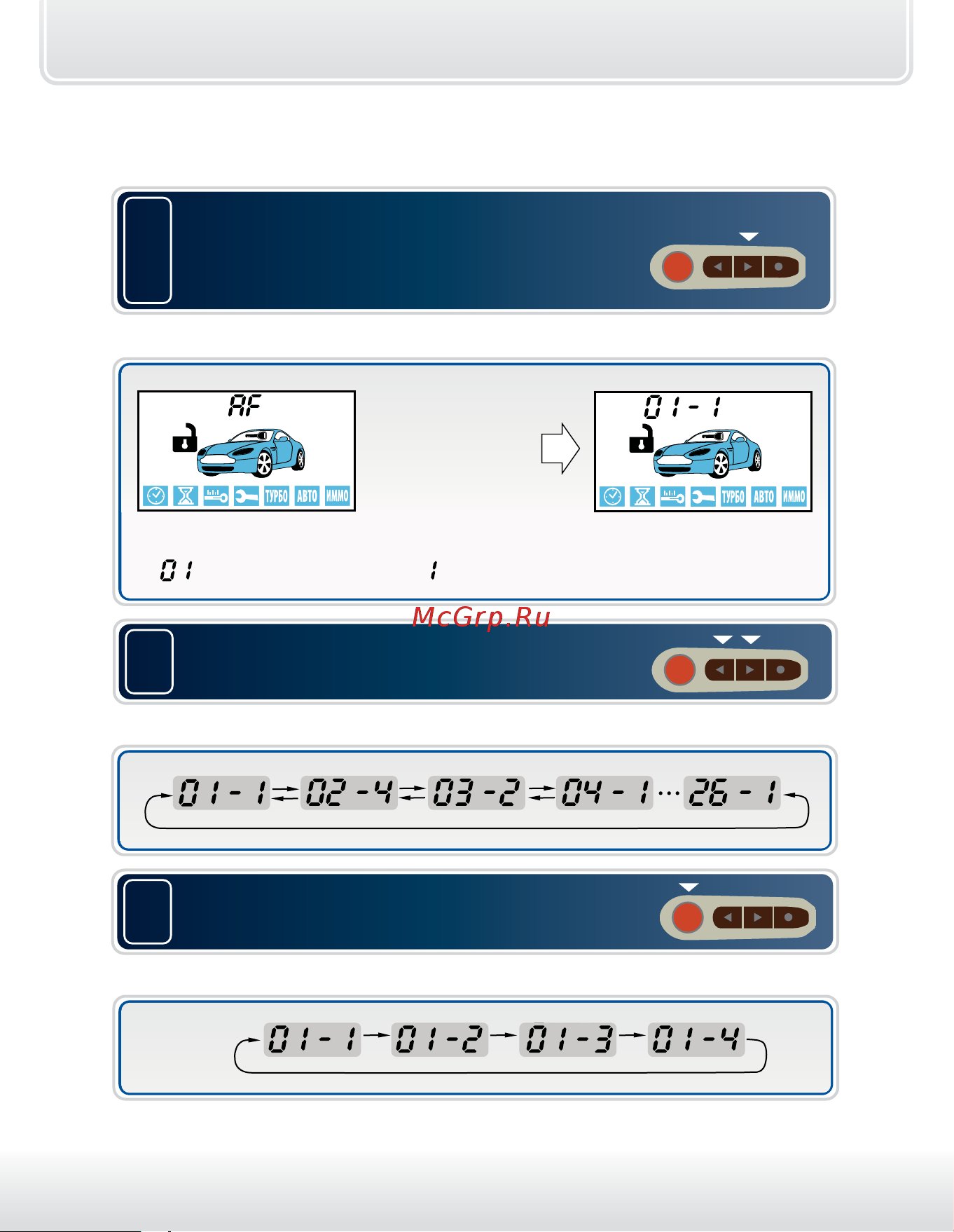

• появится индикация первой функции таблицы №1 (см. стр. 76):
– номер функции, – текущее состояние функции;
1
Войдите в главное меню программирования
функций (см. стр. 71), выберите пункт AF
и нажмите кнопку 3 сначала длительно
(до звукового сигнала), а затем коротко:
последует
мелодичный
сигнал;
брелок
2
короткими нажатиями кнопок 2 или 3
выберите необходимую функцию;
брелок
3
коротко нажимайте кнопку 1 для выбора
необходимого состояния функции;
брелок
