инструкция по установке
19
Подключение к цифровым шинам CAN и LIN*
Перед подключением к цифровым шинам CAN и LIN автомобиля
обязательно ознакомьтесь:
1) с особенностями подключения к CAN и LIN интерфейсам Вашего
автомобиля.
Информацию о подключении и
функциональных возможностях
CAN и
LIN интерфейсов для Вашего автомобиля смотрите
на странице
can.starline.ru
Подключение выполняется к разъему Х5.
2) с разделом «Программирование CAN и LIN интерфейсов» (стр. 117).

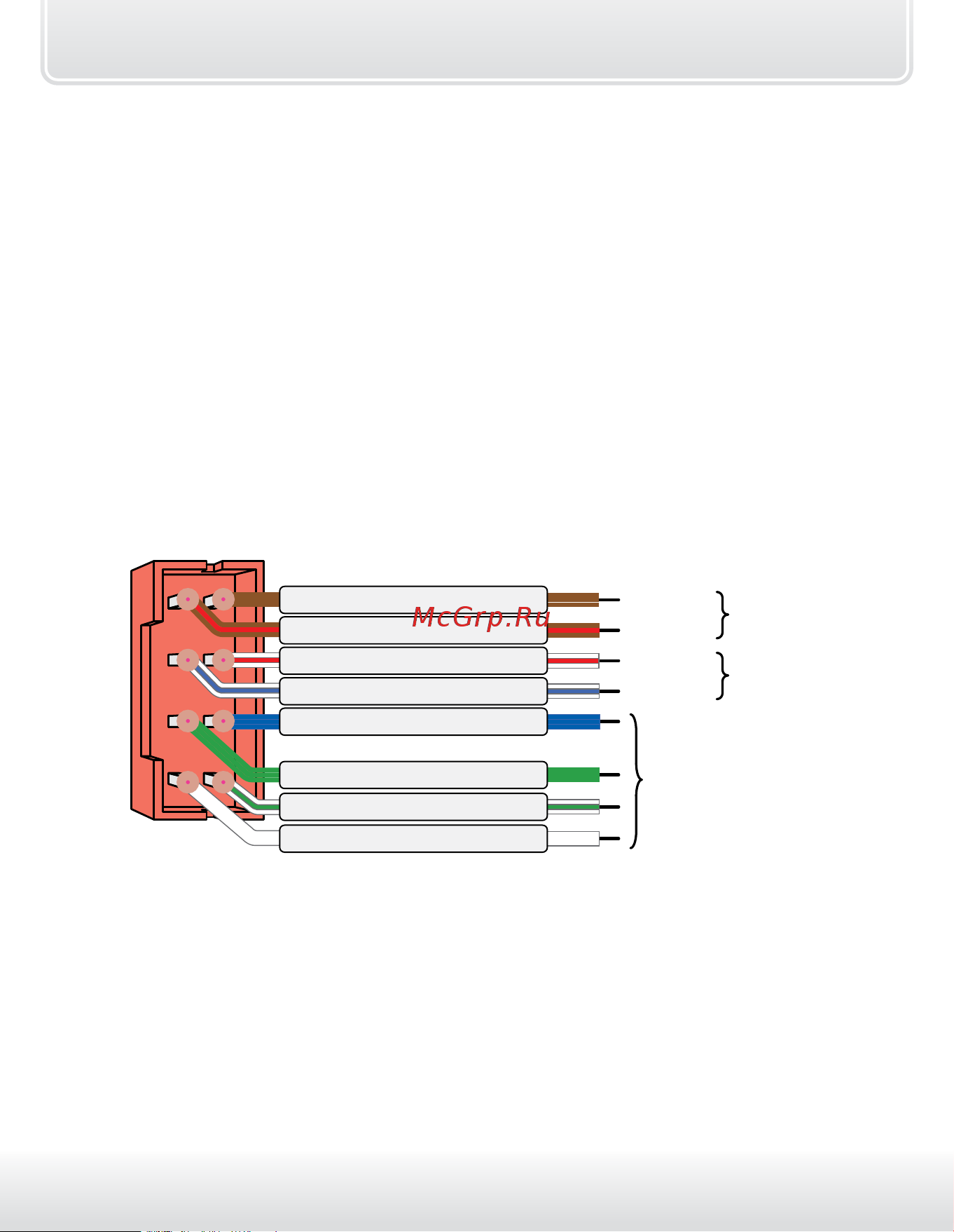

Подключение к разъему Х5 с установленным в центральный блок
модулем 2CAN.
линия A
CAN−L
CAN−H
CAN−L
CAN−H
линия B
бело-красный
бело-синий
коричнево-красный
коричневый
не используется
бело-зеленый
белый
синий
зеленый
* Для комплексов StarLine с установленным 2CAN+2LIN, 2CAN или CAN+LIN модулем.
