StarLine A93 2CAN+2LIN
16
Подключение комплекса

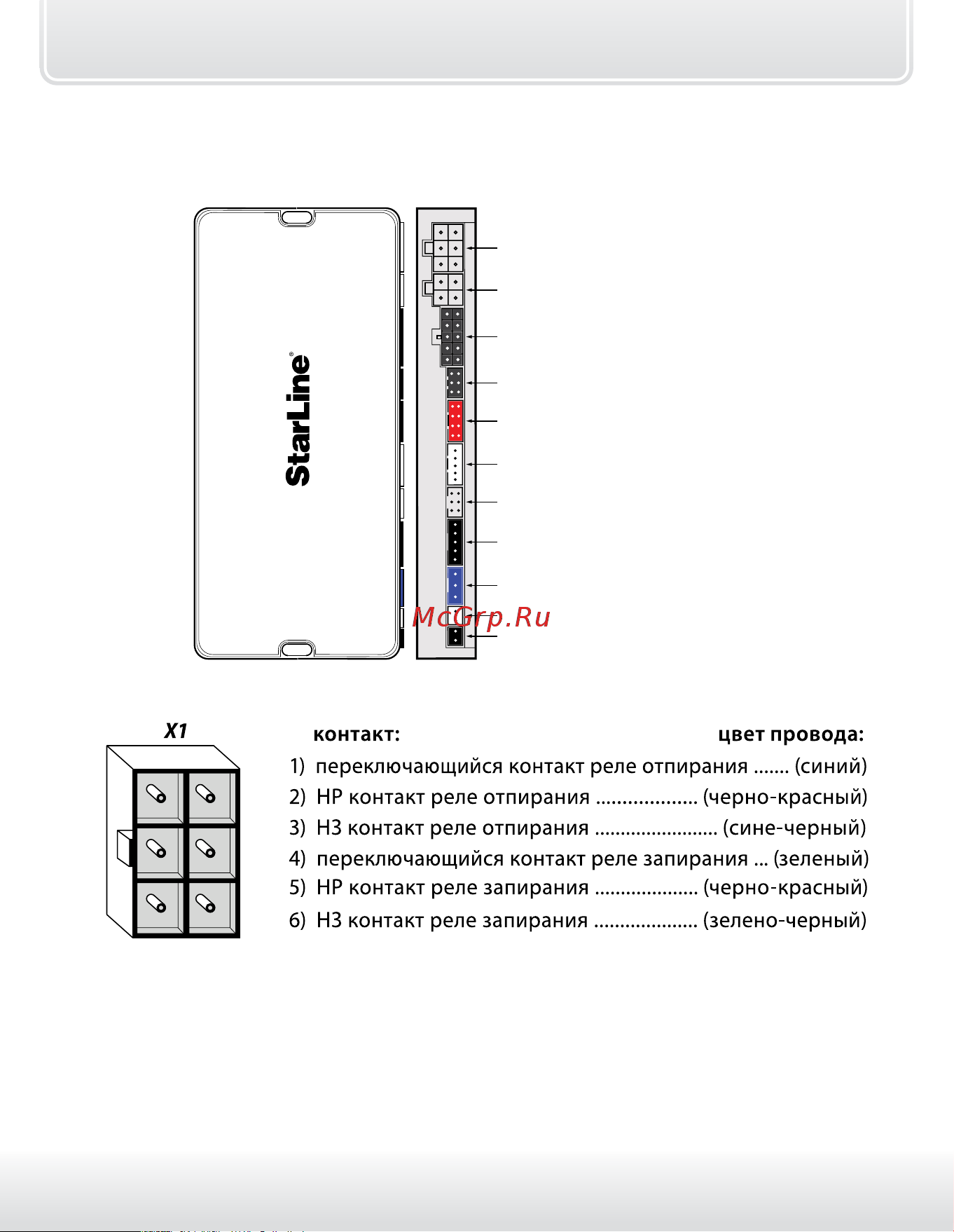

Назначение разъемов и их контактов
разъем CAN и LIN
интерфейсов*
антенна GPS+ГЛОНАСС **
Х1
Х2
Х3
Х4
Х5
Х6
Х7
Х8
Х10
Х11
Х9
разъем центрального замка
основной разъем
разъем входов
+ датчик температуры
разъем питания и управления
световыми сигналами
силовой модуль запуска
приемопередатчик
внешний GSM модуль
сервисная кнопка
светодиод индикации
Назначение контактов разъема Х1
1
2
3
4
5
6
* Функции управления через телефон и определения GPS+ГЛОНАСС координат
могут быть реализованы при установке в центральный блок комплекса GSM
модуля.
Данный модуль, а также антенна GPS+ГЛОНАСС не входят в комплект
StarLine A93 2CAN+2LIN
