инструкция по установке
17

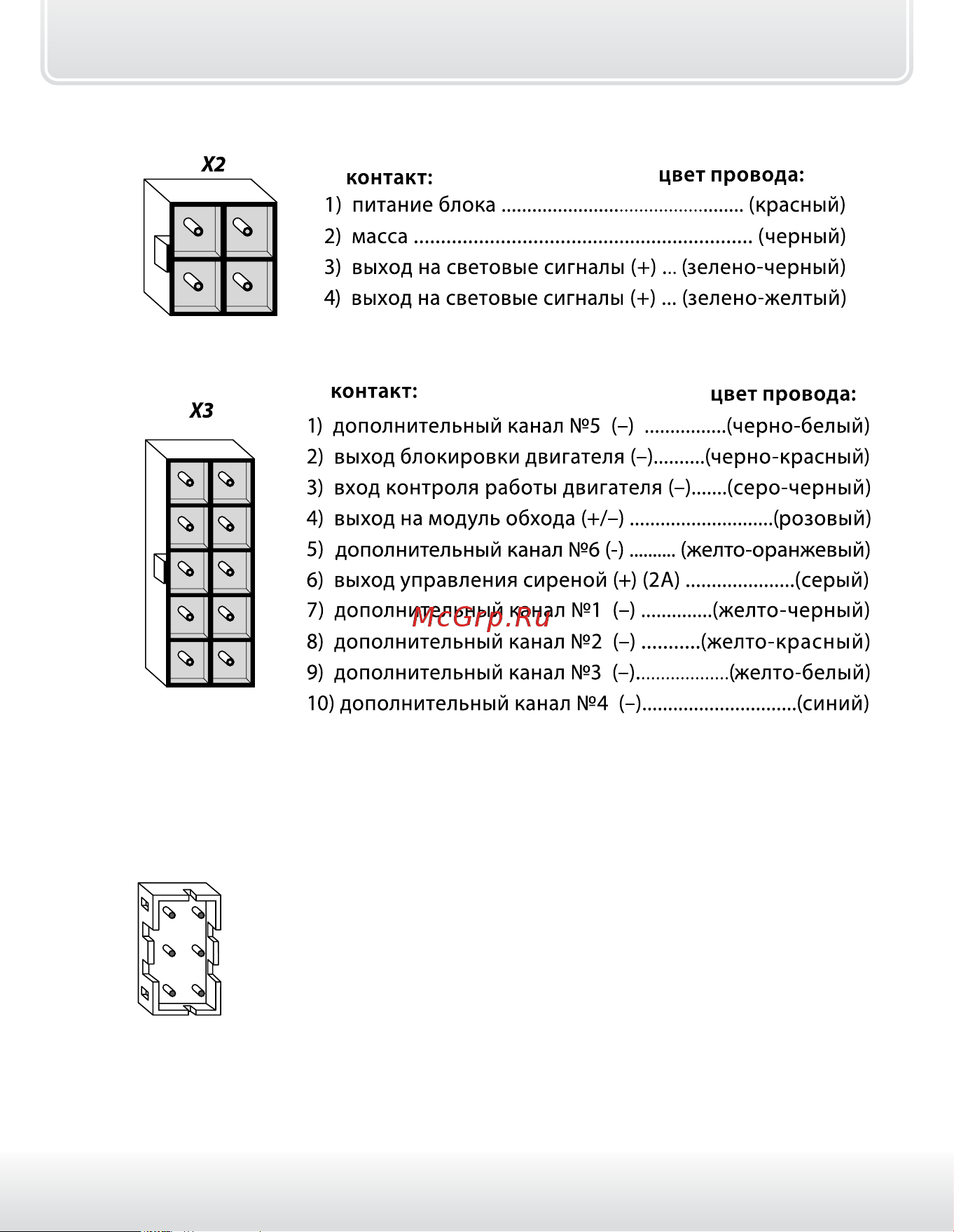

Назначение контактов разъема Х2
1
2
3
4
Назначение контактов разъема Х3
2
4
3
5
6
7
8
9
10
1
Назначение контактов разъема Х4
1) вход зажигания (+) ....................................... (желтый)
2) вход стояночного тормоза (–)..........(сине-красный)
3)
вход педали тормоза (+)...........(оранжево-фиолет.)4)
вход багажника (–)..........................(оранжево-белый)
5) вход дверей (+/–)....................................(сине-черный)
6) вход капота (–)................................(оранжево-серый)
Х4
2
4
3
5
6
1
контакт: цвет провода:
Подробную схему подключения комплекса см. на стр. 72.
