инструкция по установке
53
Провод INPUT – вход управления (однопроводный интерфейс).
Подключается к выходу дополнительного канала комплекса StarLine.
Для выбора дополнительного канала запрограммируйте функцию 13, 14
или 20 на вариант 3
согласно таблице программирования охранных и
сервисных функций комплекса, см. стр. 77, 78.

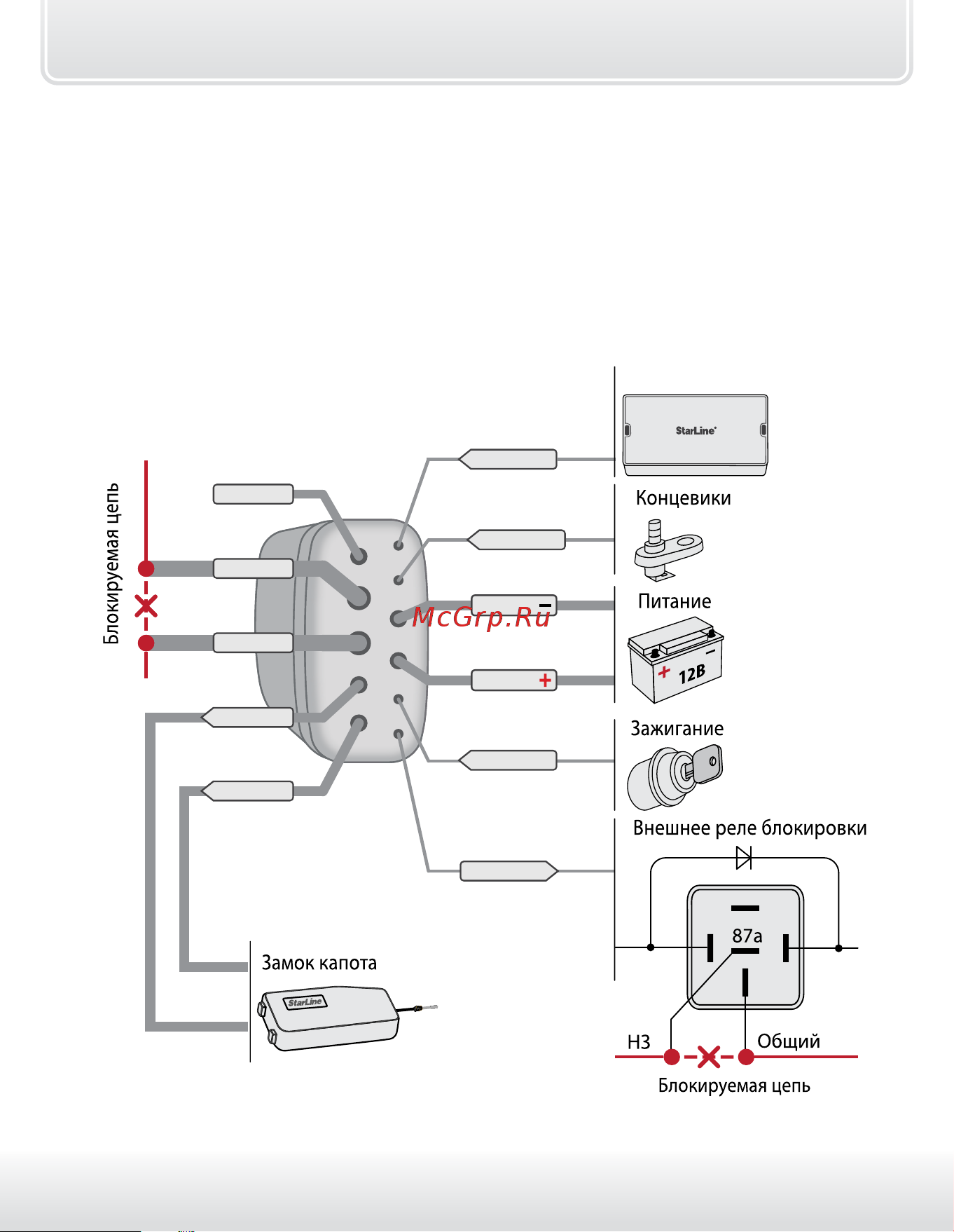

Схема подключения кодового реле StarLine R4
OUTPUT
IGN
INPU
Центральный блок
T
EXT
COM
NC
NO
LOCK
UNLOCK
BAT
GND
(-)
(+)
86
30
85
87
