инструкция по установке
91

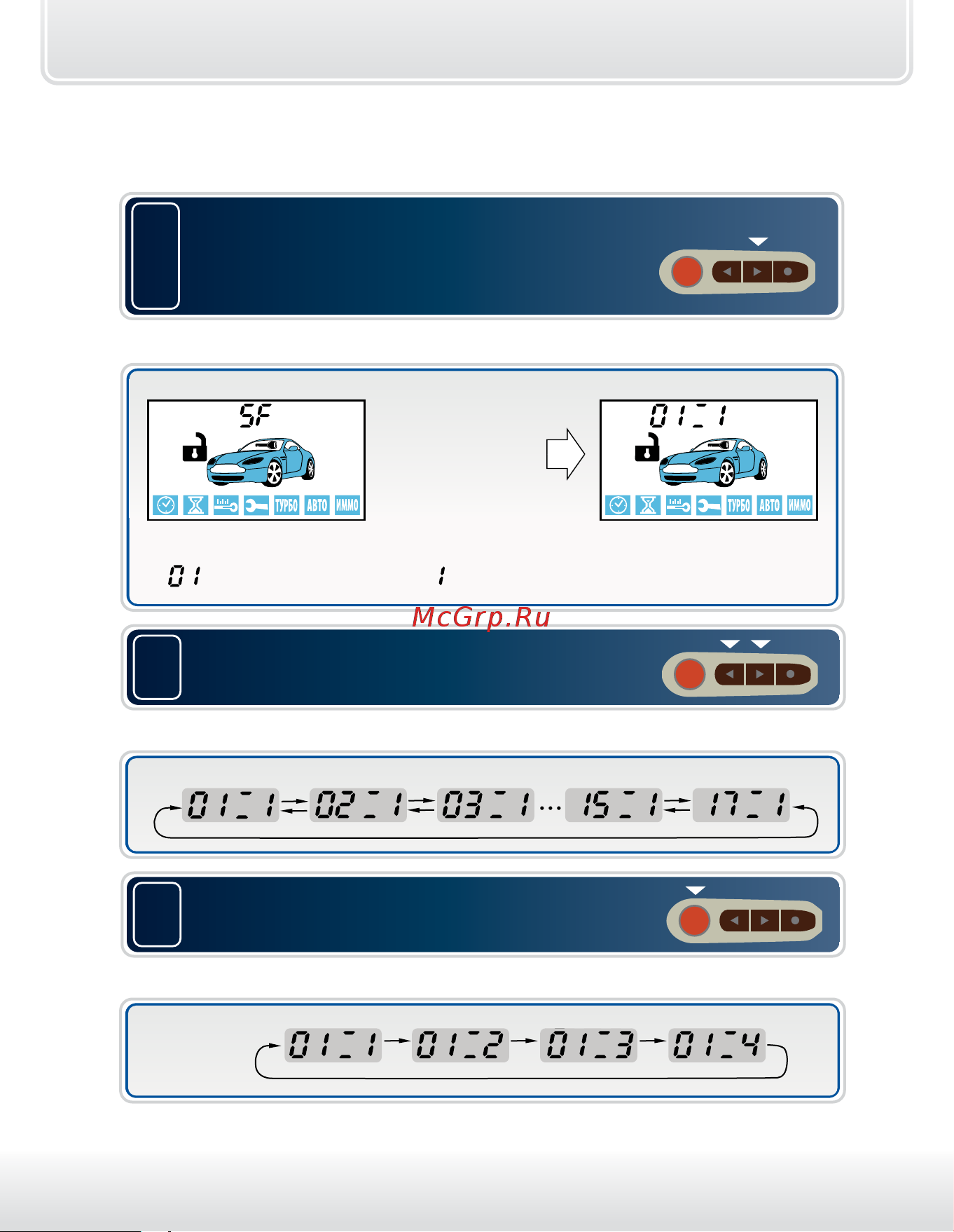

Программирование параметров
запуска двигателя
• появится индикация первой функции таблицы №2 (см. стр. 93):
– номер функции, – текущее состояние функции.
1
Войдите в главное меню программирования
функций (см. стр. 71), выберите пункт SF
и нажмите кнопку 3 сначала длительно
(до звукового сигнала), а затем коротко:
последует
мелодичный
сигнал,
брелок
2
Короткими нажатиями кнопки 2 (или 3)
выберите необходимую функцию.
брелок
3
Короткими нажатиями кнопки 1 выберите
необходимое состояние функции.
брелок
