StarLine A93 2CAN+2LIN
26
Подключение концевых выключателей
Если получение информации о состоянии концевых выключателей
дверей, капота, багажника стояночного тормоза, педали тормоза
возможно через CAN интерфейс*, то подключать соответствующие
аналоговые входы комплекса не потребуется. Если получение
каких - либо из этих сигналов по CAN шине невозможно, то следует
использовать обычные («аналоговые») способы подключения (см.
схемы, приведенные далее). При этом следует программно выключить
прием соответствующих статусов через CAN интерфейс (см. стр. 122).
Подключение концевых выключателей дверей
Сине-черный провод 6-контактного разъема X4 подключите к
кнопочным выключателям дверей (или к плафону освещения салона).
Полярность входа программируется функцией 17. В некоторых
автомобилях происходит опрос состояния концевых выключателей
штатными системами, что может вызывать ложные срабатывания
комплекса. В этом случае необходимо использовать диодную развязку.
При наличии в автомобиле «вежливой подсветки салона» также
необходимо использовать диодную развязку.

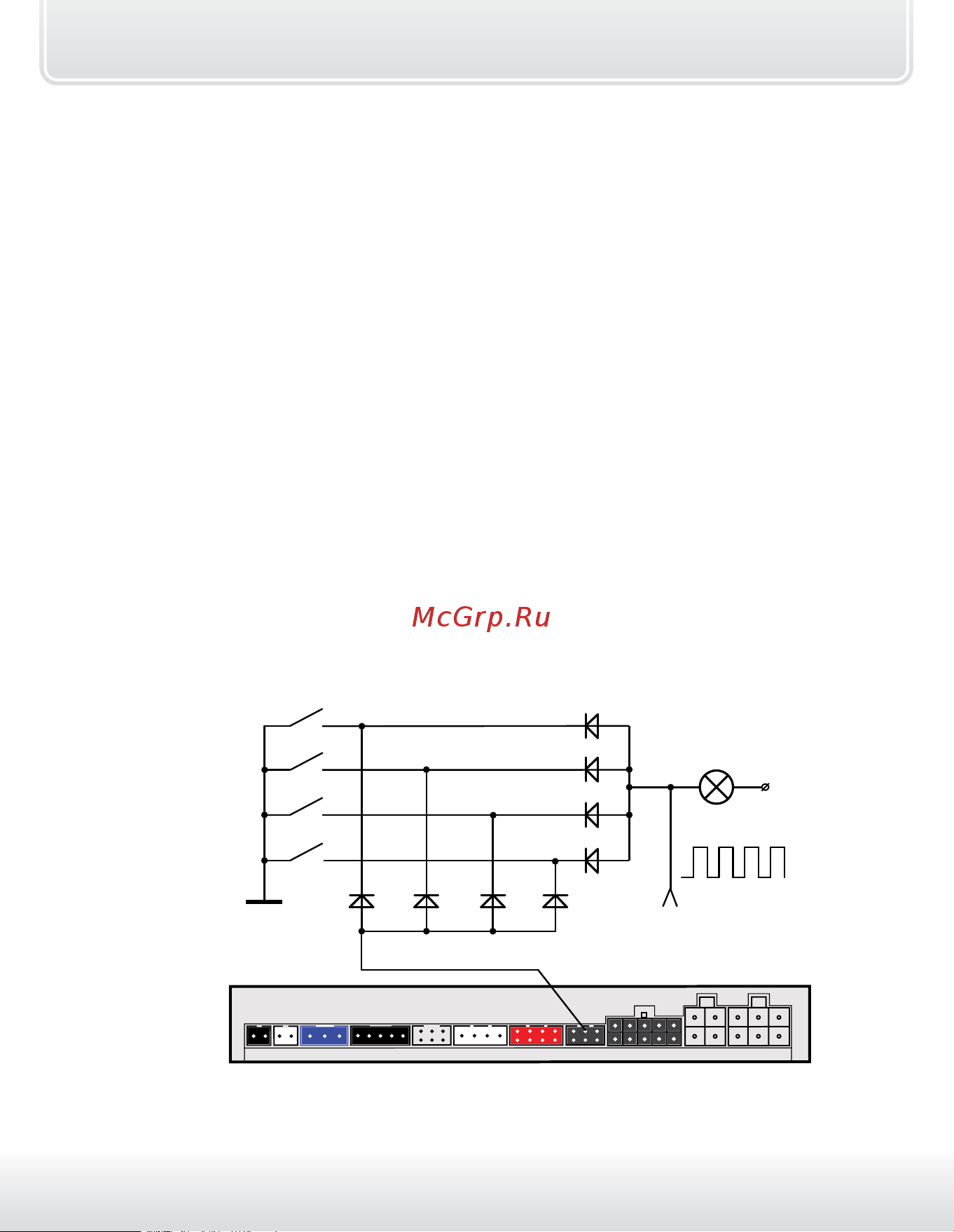

Схема диодной развязки для концевых выключателей
отрицательной полярности
Х4
диоды
VD1-VD4
1N4007
вежливая
подсветка
плафон освещения
салона
VD1 VD2 VD3 VD4
VD5
VD6
VD7
VD8
+12В
сине-черный провод
концевые
выключатели
дверей
* Для комплексов StarLine с установленным 2CAN+2LIN, 2CAN или CAN+LIN модулем.
