116
РЕГУЛИРОВКИ
Развал
Развал колес не регулируется.

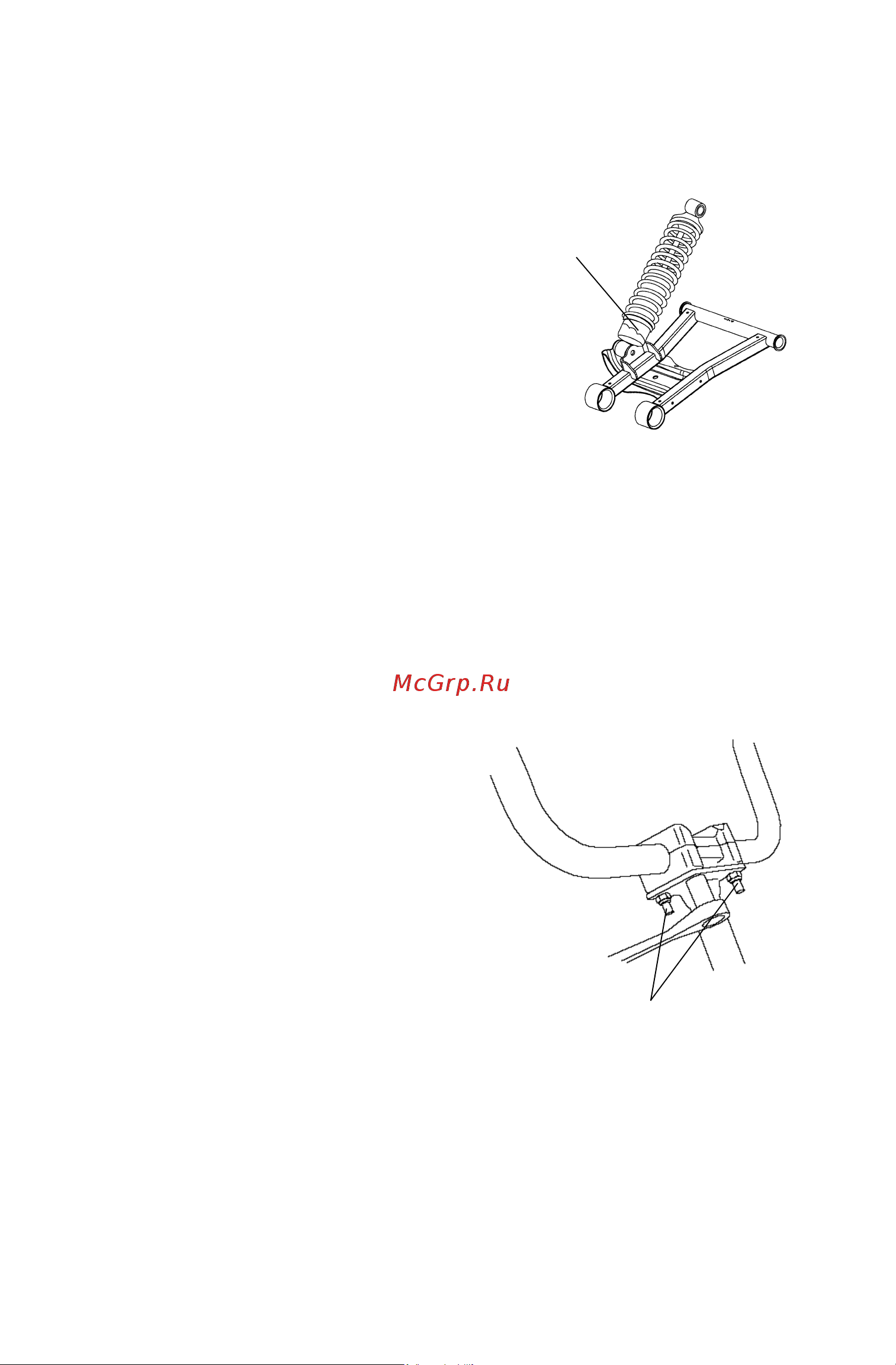

Задние пружины
Задние пружины регулируются вращением
регулятора. По часовой стрелке для
увеличения или против часовой стрелке
для уменьшения жесткости. Пружины
увеличенной жесткости доступны к заказу
у авторизованног Дилера Polaris.
Рукоятки руля
Мотовездеход оснащен рулем, который Вы
можете самостоятельно отрегулировать
так, как Вам будет удобно.
ВНИМАНИЕ! Неверная регулировка или
затяжка болтов регулировочного блока не соответствующим моментом
могут привести к ограничению управляемости или ослаблению крепления
руля, что в свою очередь приведет к потере управления и возможной
травме или гибели. Строго следуйте приводимым ниже инструкциям. При
необходимости Вы всегда можете обратиться за помощью к
авторизованному дилеру Polaris.
1. Снимите верхний корпус
фары. Подним находятся
болты балки руля.
2. Ослабьте четыре болта
крепления руля.
3. Отрегулируйте руль до
требуемой высоты.
Убедитесь, что при повороте
руля его рукоятки не
задевают за топливный бак и
другие части машины.
4. Затяните два передних болта
моментом затяжки: 14-17
Нм, затем— два задних
болта. В задней части
за
ж
имных блоков должен
оставаться зазор около 3 мм.
Регулятор
Болты
