65
ЭКСПЛУАТАЦИЯ
Парковка на склоне
Не останавливайте мотовездеход на наклонной поверхности. Если Вы
вынуждены остановиться на склоне, соблюдайте следующие правила:
1. Выключите двигатель.
2. Включите парковочную передачу PARK.
3. Включите стояночный тормоз.

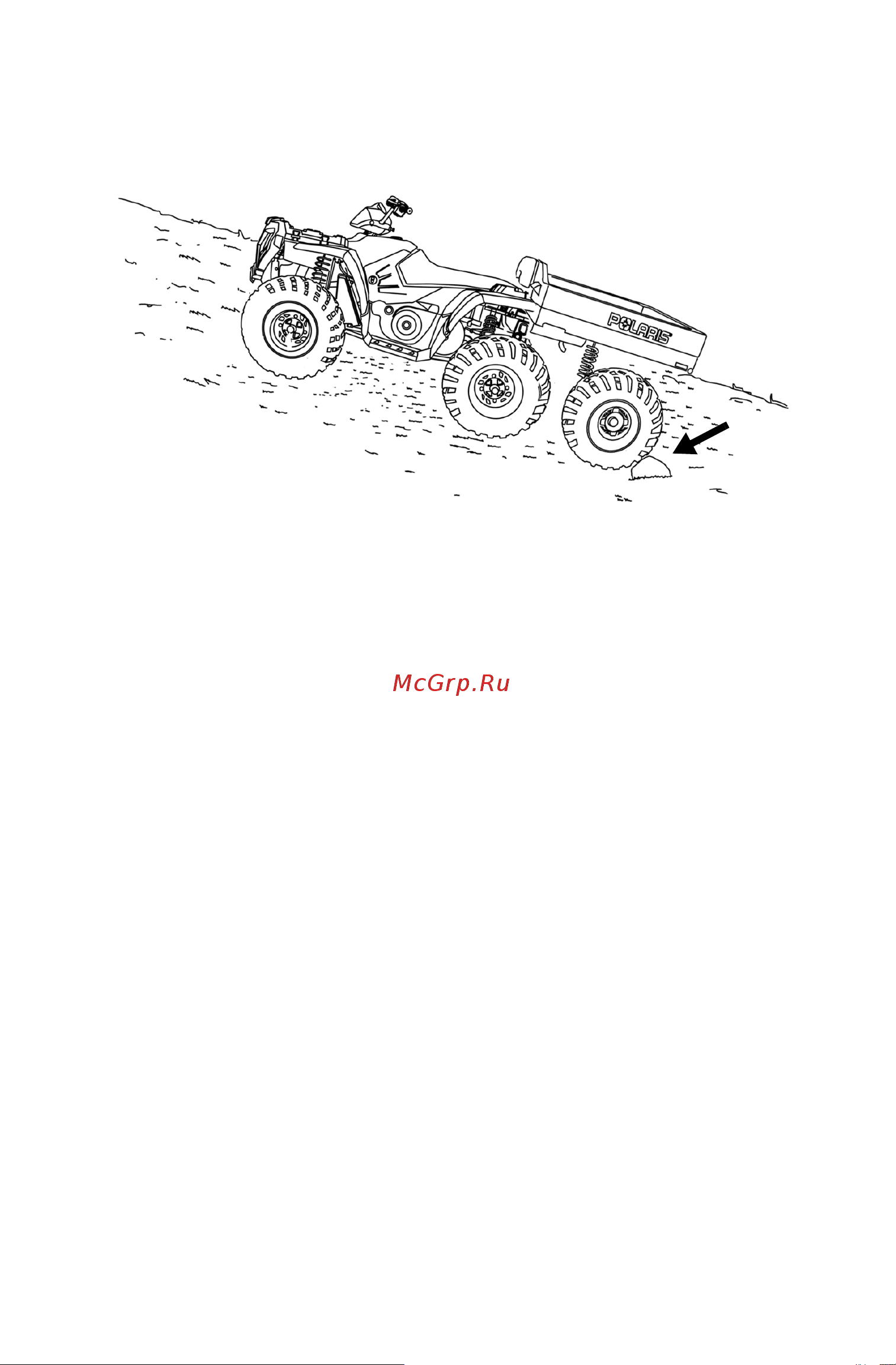

4. Заблокируйте задние колеса с нижней стороны склона, как
показано на рисунке.
