90
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Предохранители
Невозможность запуска
двигателя,а также иные
неполадки в электрической
системе, могут указывать на
выход из строя плавкого
предохранителя. Обнаружъте
замыкания в проводке, которые
могли привести к выходу
предохранителя из строя.
Запасные предохранители
находяться на сервисной крышке.
1. Откройте переднее багажное
отделение и сервисную
крышку.
2. Замените поврежденный
предохранитель,
предохранителем с таким-же
но
мина
лом.
3. Закройте сервисную крышку.
4. Закройте багажное отделение.

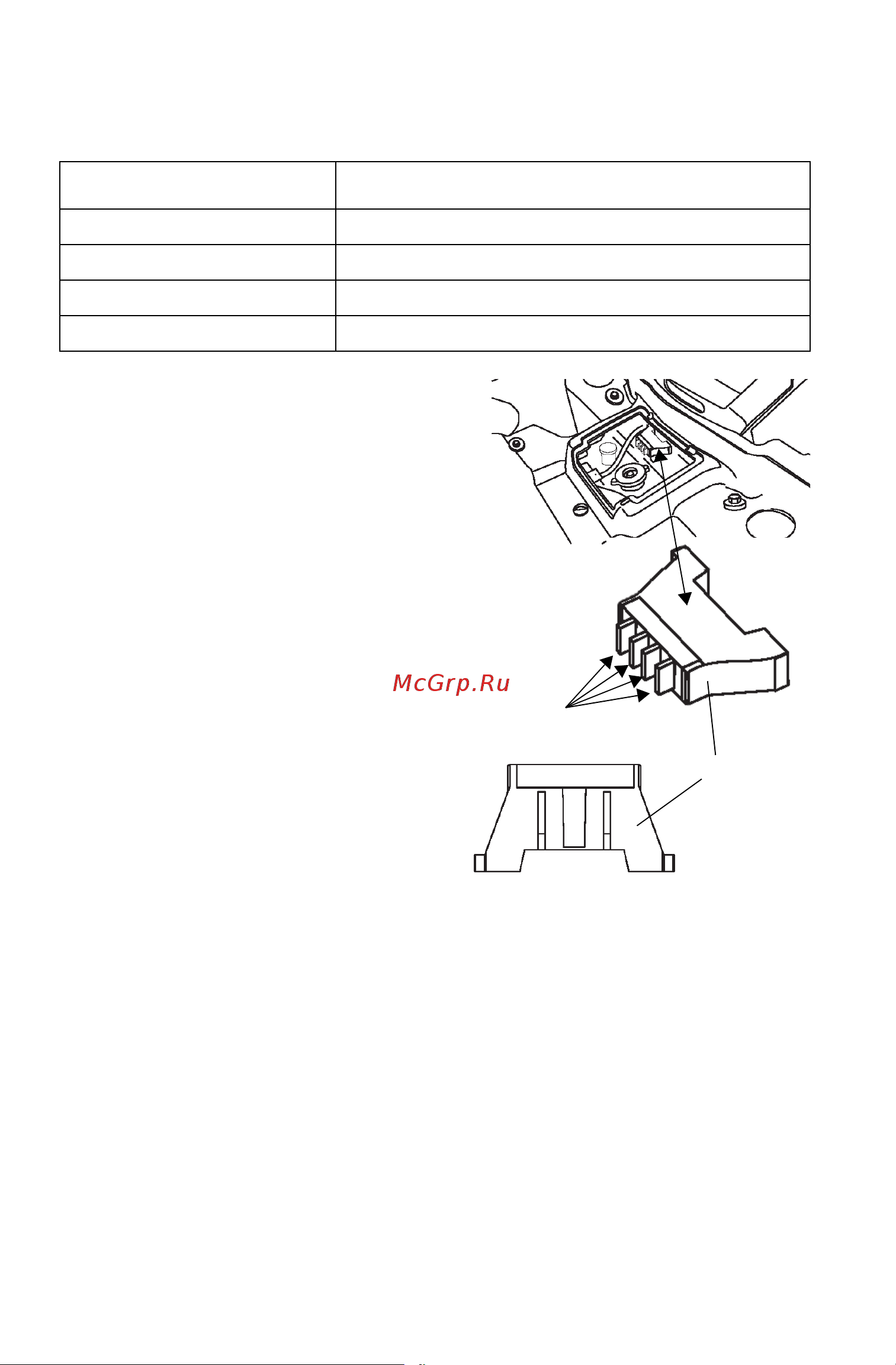

Предохранитель Охраняемая цепь
5A Спидометр
15A Электронный впрыск топлива
20A Главный предохранитель, зажигание, свет
20A Аксессуары, 12В источник питания
Монтажный
блок
Предохранители
5or61520 20
