92
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Фары

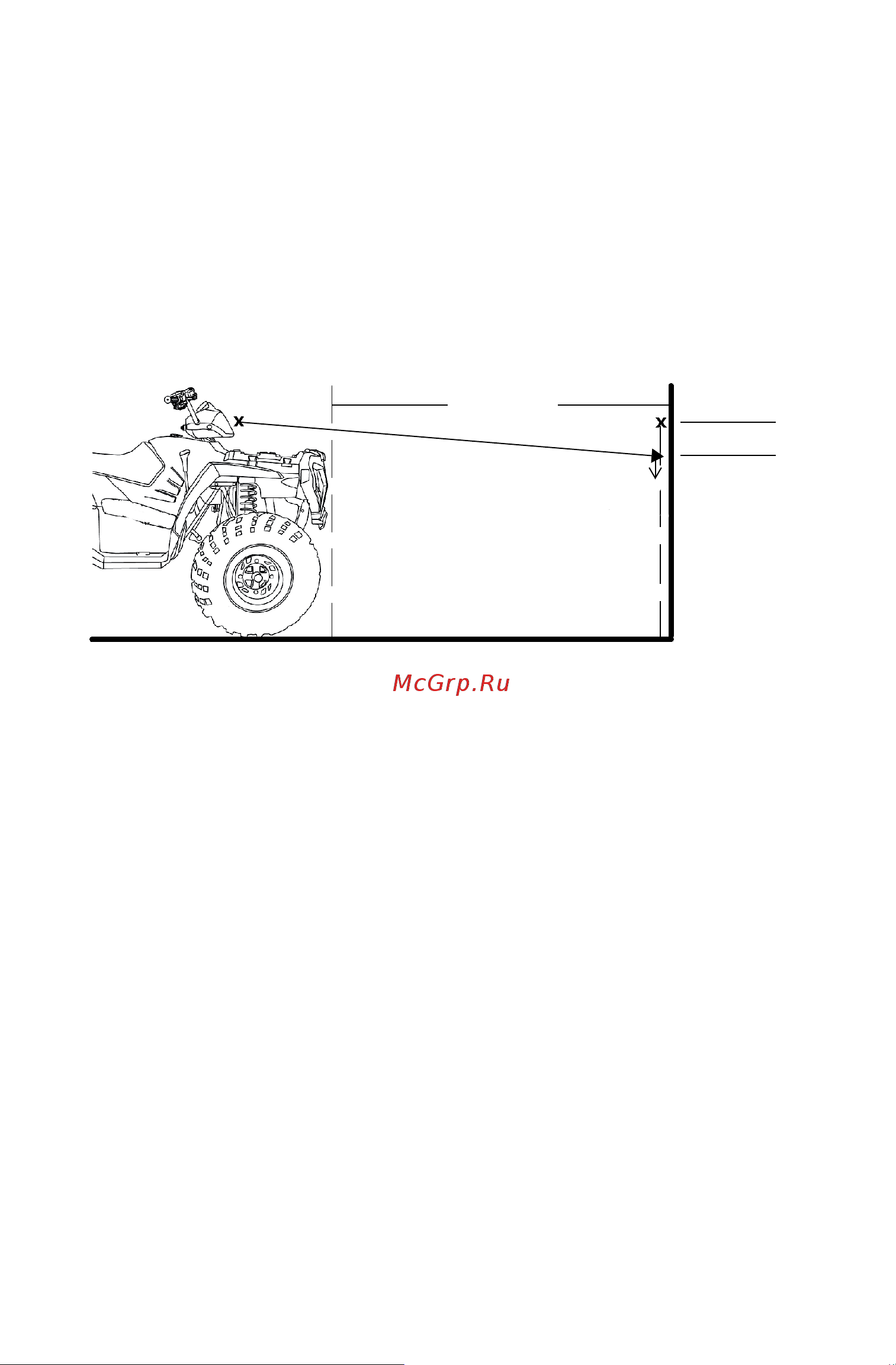

Регулировка света верхней фары
Дальний светрегулируется вверх или вниз.Процедура регулировки
приведена ниже.
1. Установите мотовездеход на ровной горизонтальной
поверхности нарасстоянии 7,6 м от фары до стены. Включите
парковочную передачу PARK.
2. Измерьте расстояние от пола до центра фары и сделайте
отметку настене на такой же высоте.
3. Запустите двигатель и включите дальний свет.
4. Рассмотрите световое пятно на стене.
Самая яркая точка пятна
должнабыть на 5 см ниже сделанной отметки.
5. Дальний свет фары регулируется ручкой, которая расположена
в правой части корпуса фары.Отрегулируйте положение фары,
поворачивая регулировочную ручку в том или ином
направлении.
7.6 м
5 см
