ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Трансмиссионное масло
Проверяйтеуровеньи заменяйте
трансмиссионное масло через
интервалы, указанные в
регламенте ТО на стр. 67.
Уровень масла должен
достигатьрезьбовой части
заливного отверстия. Для
поддержания гарантии
необходимо использовать только
трансмиссионное масло Polaris
Premium AGL Synthetic Gearcase-
Lubricant. Каталожные номера
смазочных материалов Polaris
представлены на стр. 124.
Заливная пробка находится с правой стороны квадроцикла. До
сливной пробки можно добраться с левой стороны квадроцикла.
Проверка уровня
1. Установите транспортное средство нагоризонтальной
поверхности..
2. Снимите подножку (см стр 86).
3. Выверните заливную пробку. Проверьте уровень масла.
4. Заверните заливную пробку моментом 19 Нм.
5. Установите подножку.
Замена масла
1. Снимите подножку (см стр 86).
2. Расположите емкость для использованного масла под
редуктором. Снимите сливную пробку и полностью слейте
масло.
3. Очистите и установите сливную пробку. Затяните моментом 19
Нм.
4. Вывинтите заливную пробку. Долейте 450 мл
рекомендованного масла.
5. Установите заливную пробку. Затяните моментом 19 Нм.
6. Проверьте на предмет отсутствия утечек.
7. Установите подножку.
8. Правильно утилизируйте испо
льзованное масло.

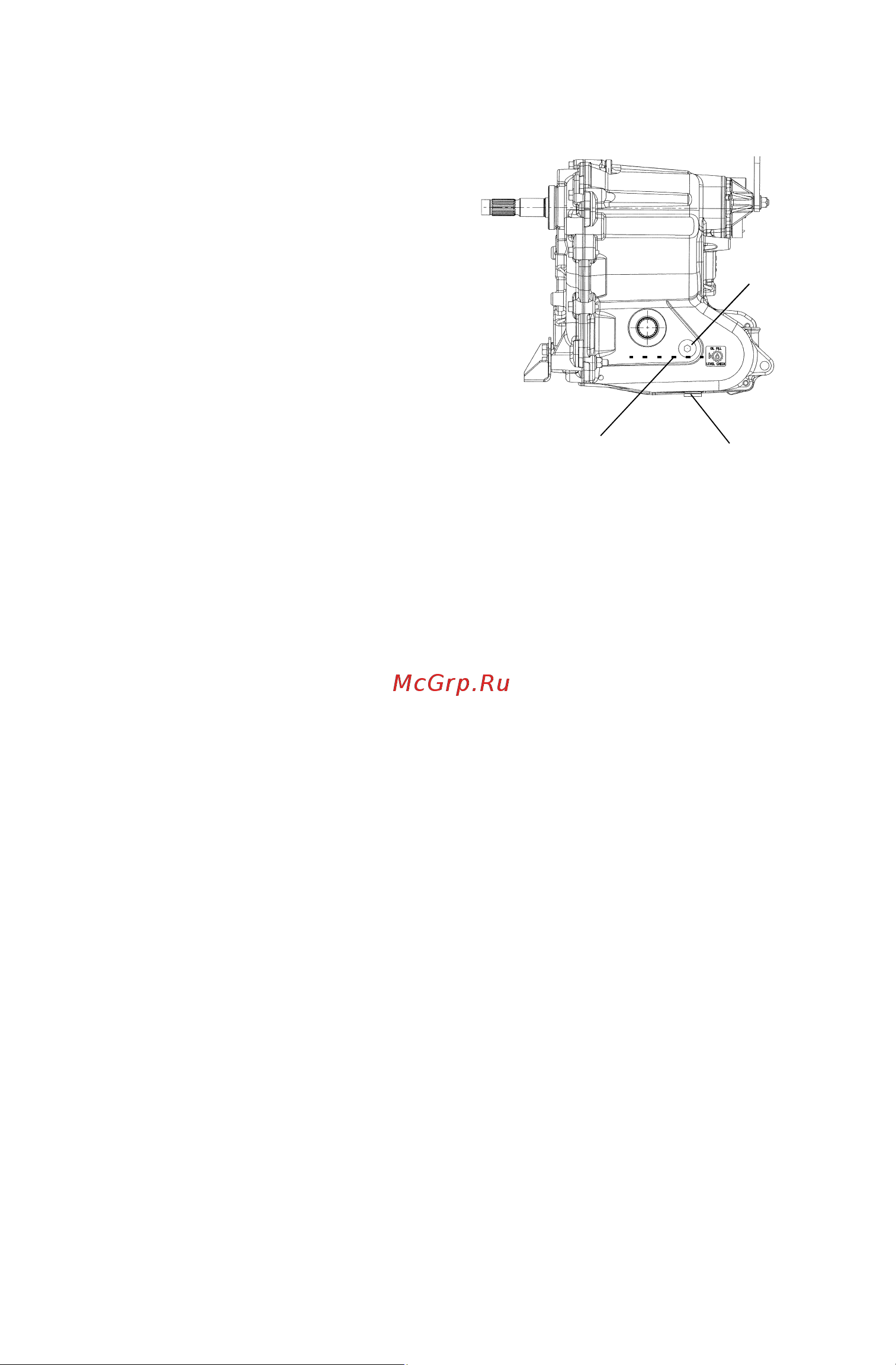

Сливная
пробка
Заливная
пробка
Уровень
