26
ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И
МЕХАНИЗМЫ
Переключатели
Кнопка Override
Нажатие на кнопку Override при открытой дроссельной заслонке,
ведет к потере контроля над квадроциклом и, как следствие,
травмам и гибели людей. Для увеличения мощности и скорости
при движении задним ходом нажмите кнопку Override.
ПРИМЕЧАНИЕ: Переключатель Override позволяет использовать
полный привод при движении задним ходом, если включен
переключатель AWD. Переключатель Override используется также
для выбора режима рабо
ты Инфор
мационного центра водителя.
См. стр. 37.
Выключатель AWD
См стр. 34.

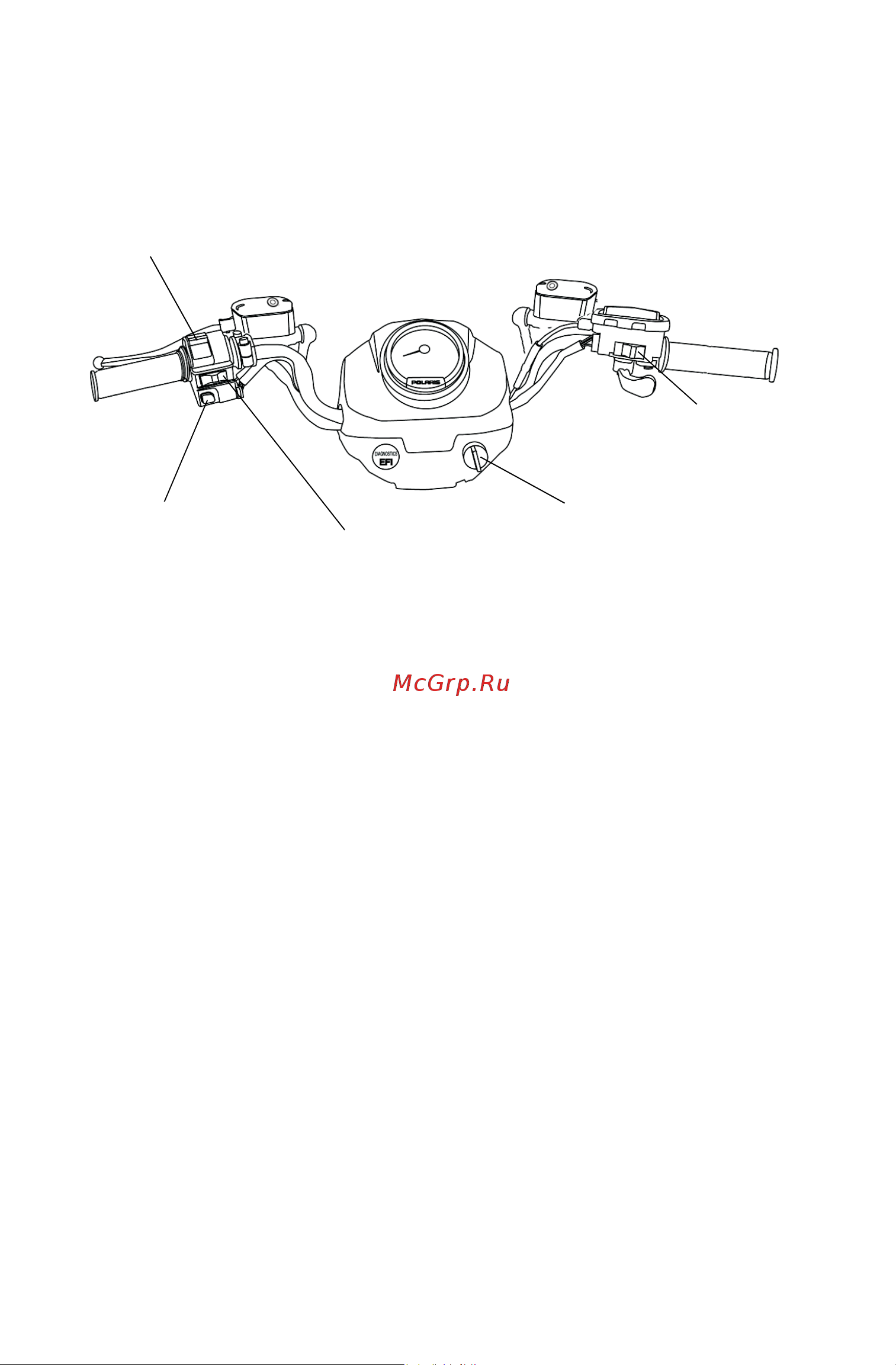

Переключатель
Override
Замок зажигания
Выключатель
двигателя
Переключатель
ближний/дальний свет
Переключатель
AWD
