86
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Рулевой механизм
Периодически проверяйте рулевой механизм на предмет отсутствия
ослабленых элементов крепления. При обнаружении - обратитесь к
Дилеру Polaris.

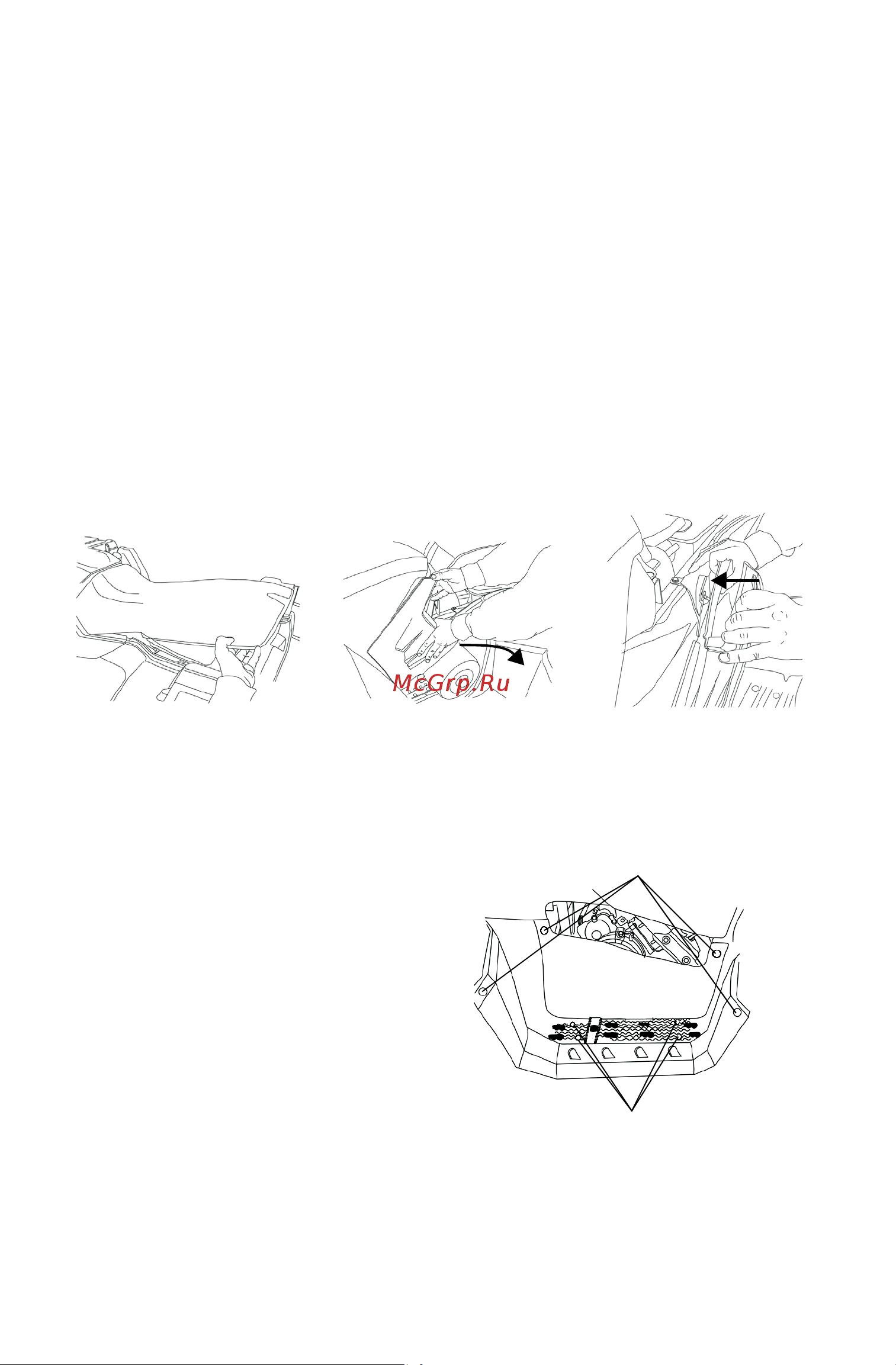

Снятие боковой панели
1. Снимите сиденье.
2. Возьмитесь зазаднюю часть. С небольшим усилием потяните
край панели в сторону от квадроцикла, для того, чтобы
высвободить ее из резинового фикватора.Потяните панель вниз
и назад, для того, чтобы высвободить ее.
3. При установке панели, выровняйте фиксатор и нажмите на
него, для закрепления панели.
Снятие подножки
1. Снимите 4 винта
крепления подножки к
раме.
2. Используйте плоскую
отвертку или
специальный инструмент
для снятия пластиковых
заклепок.
3. Снимите подножку.
Шаг 1 Шаг 2 Шаг 3
Винты
Заклепки
