88
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Шины
Установка колеса
1. Включите парковочную передачу PARK..
2. Включите стояночный тормоз.
3. Поставьте колесо так, чтобы ниппель располагался снаружи, а
вращениеколеса происходило в направлении, указанном
стрелкой на шине..
4. Устан ови те колесные гайки и затяните их от руки.
5. Опустите машину на землю.
6. Затяните колесные гайки. Момент затяжки указан в таблице.
ВНИМАНИЕ!Незатянутые колесные гайки могут привести к откреплению колеса
при движении, что может привести к повреждениям, личным травмам или смерти.
Убедитесь, что все гайки затянуты в соответствие со спецификацией.
Спецификация по затяжке колнсных гаек
Регулярно проверяйте затяжку колесных гаек. При необходимости под
тяните ослабленные гайки
.
Тип гайки Момент затяжки
Литой 122 Нм
Стальной 37 Нм

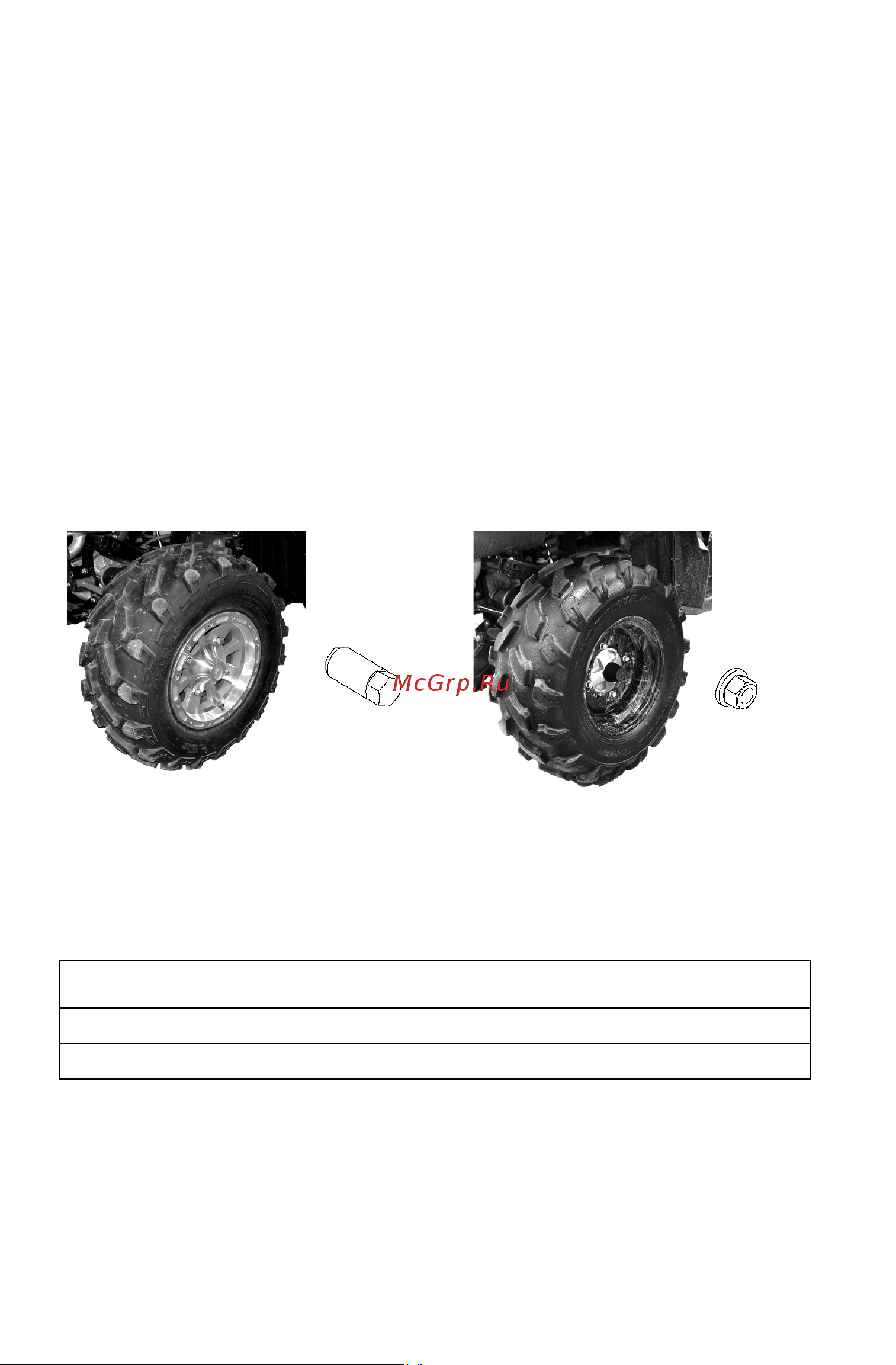

Литой Стальной
122 Нм 37 Нм
