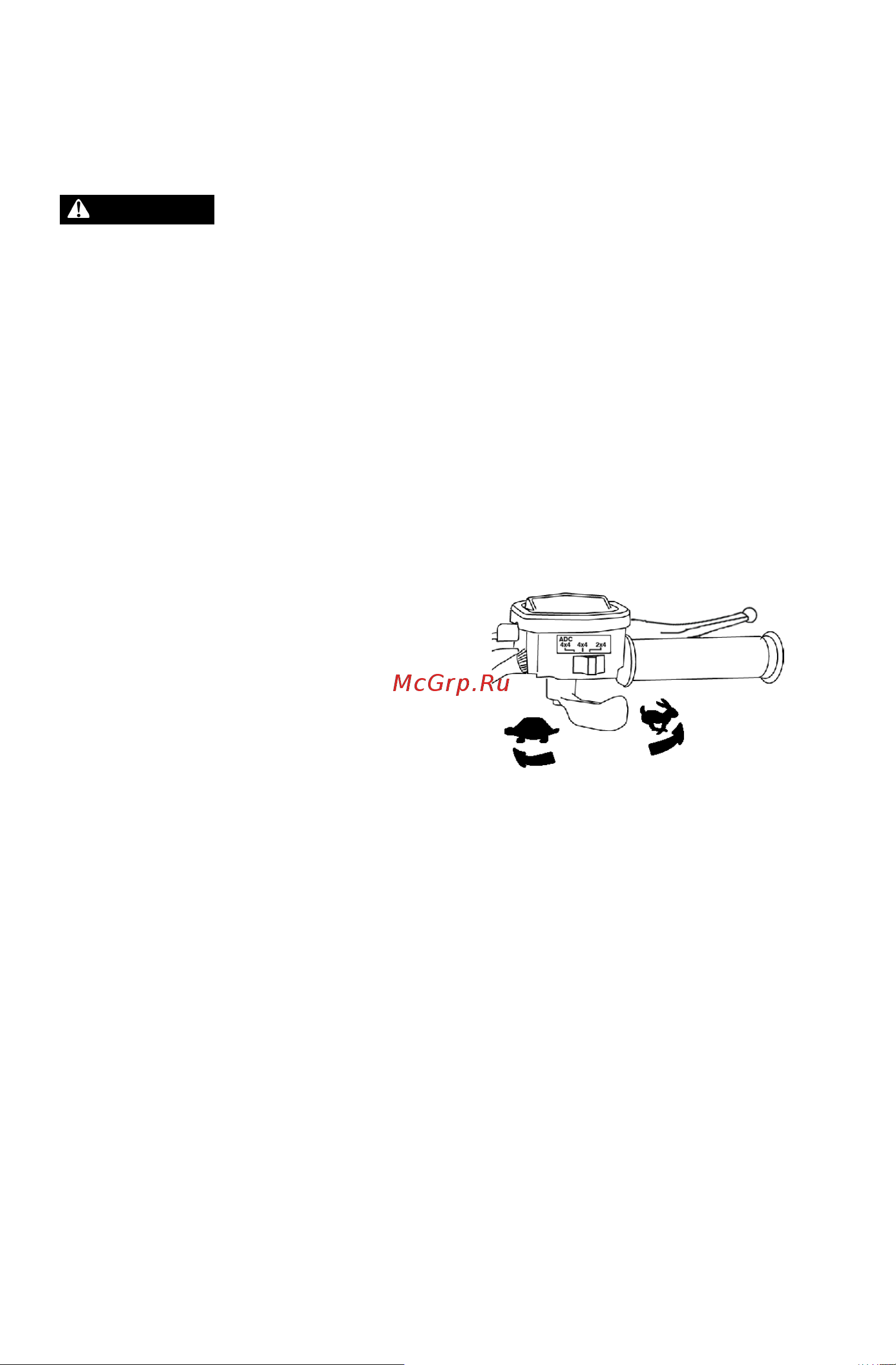

ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И
МЕХАНИЗМЫ
Рукоятка привода дросселя (акселератор)
Эксплуатация мотовездехода с неисправным приводом дроссельной
заслонки ЗАПРЕЩЕНА. Это может привести к несчастному случаю,
травмам или гибели. В случае неисправности привода дроссельной
заслонки обратитесь к дилеру для проведения ремонта. Пренебрежение
проверкой и своевременным техническим обслуживанием дроссельной
заслонки может привести к заклиниванию рычага акселератора во время
движения. Перед запуском двигателя, а также иногда во время движения
проверяйте, свободно ли движется и возвращается ли в исходное
положение рычаг акселератора
Самостоятельное изменение конструкции системы ЕТС нарушает её
работоспособность, что может привести к авариям и несчастным случаям.
Не модифицируйте конструкцию ЕТС, не устанавливайте подержанный
механизм привода дроссельной заслонки.
Частота вращения коленчатого
вала двигателя и скорость
движения транспортного
средства контролируются
нажатием на рычаг дросселя
(акселератора). Рычаг
акселератора снабжен пружиной.
Когда рычаг акселератора
отпущен, двигатель работает на
оборотах холостого хода. Эта
модель ATV оборудована системой электронного управления
дросселем (ETC), которая предназначена для защиты дросселя от
замерзания или заклинивания. Если трос привода дроссельной
заслонки заклинило в от
к
рытом состоянии при отпущенном
рычаге, двигатель остановится, и мощность на задние колеса
перестанет подводиться.
