24
БЕЗОПАСНОСТЬ

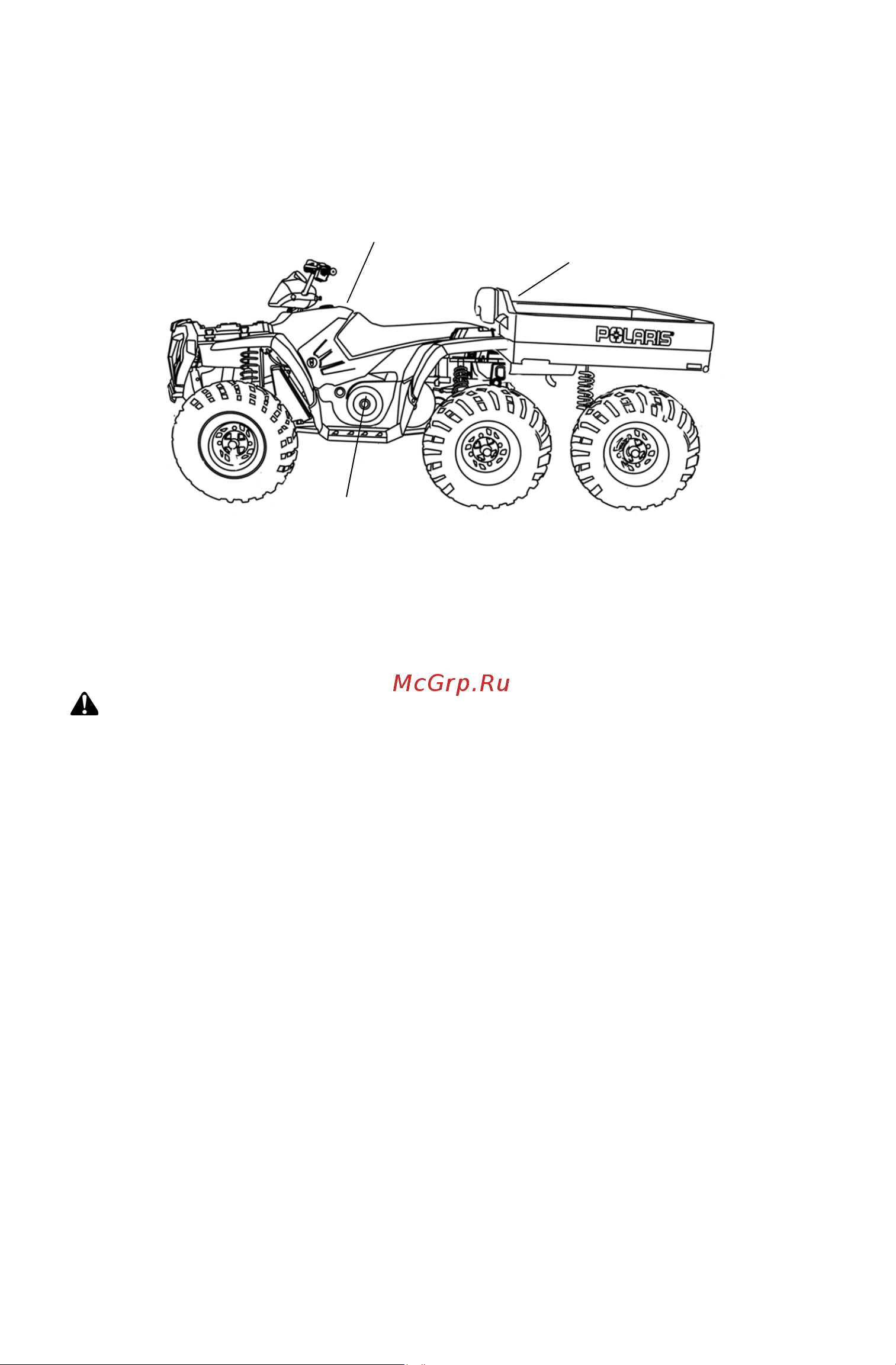

Предупредительные таблички и их
расположение
Предупреждение “Перевозка пассажира
запрещена”/Багажный короб
ПРЕДОСТЕРЕЖЕНИЕ
ПЕРЕВОЗКА ПАССАЖИРОВ ЗАПРЕЩЕНА!
Перевозка пассажиров приводит к потере управления и, как результат, может стать
причиной ТЯЖЕЛОЙ ТРАВМЫ или ПРИВЕСТИ К ЛЕТАЛЬНОМУ
ИСХОДУ!
Максимальная грузоподъемность багажного короба 363 кг
H
Предупрежден
ие на кожухе
вариатора
H
Возрастной
ценз
H
Перевозка пассажира
запрещена
