64
ЭКСПЛУАТАЦИЯ
Перевозка грузов

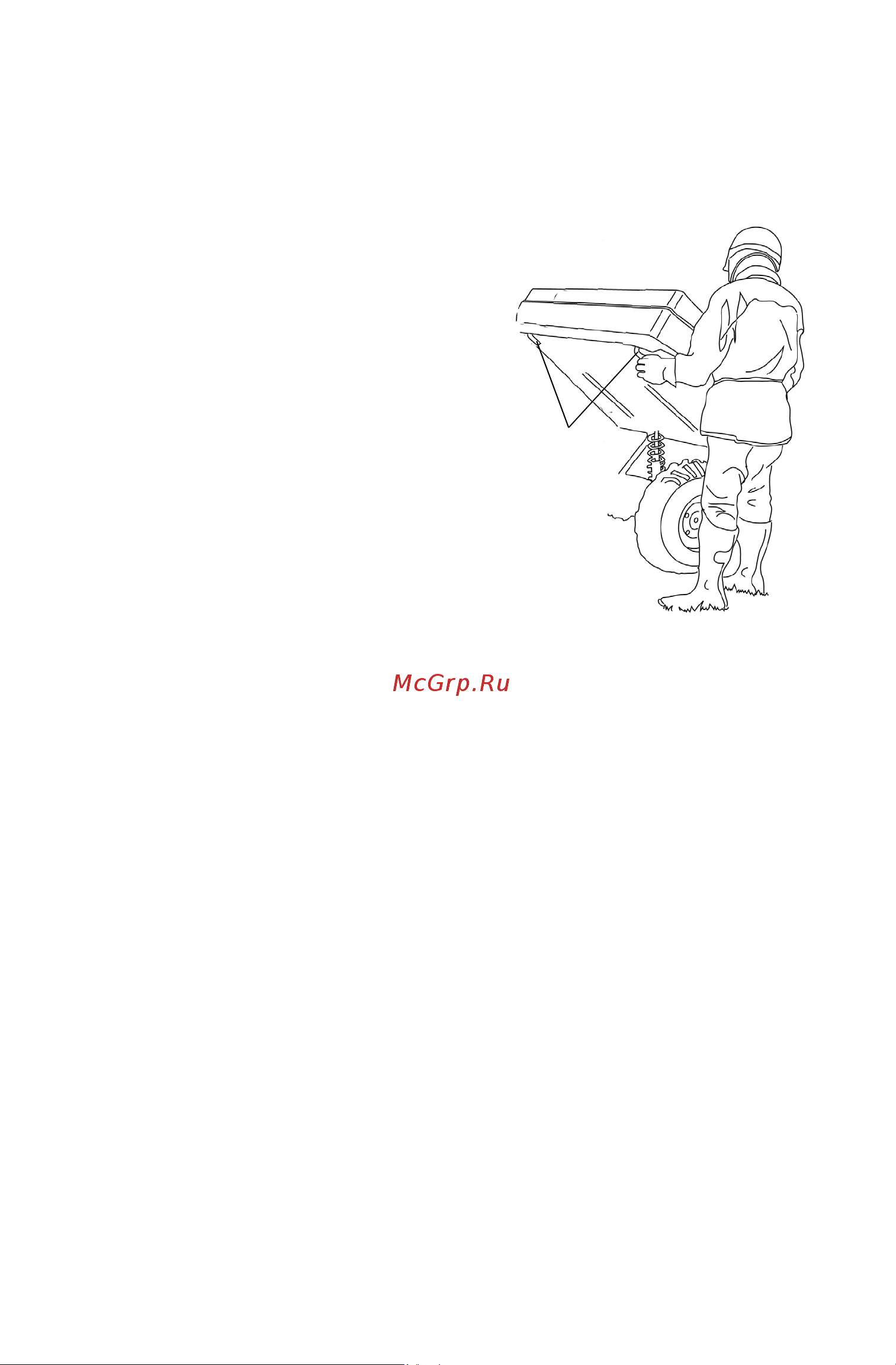

Откидывание короба
1. Выберите горизонтальную
площадку для откидки короба. Не
откидывайте короб, находясь на
склоне
2. Включите парковочный тормоз.
3. Слезьте с квадроцикла.
4. Проверьте распределение веса
груза. Если вес смещен к задней
части квадроцикла - действуйте с
особой осторожностью.
ВНИМАНИЕ!IЕсли вес груза
сконцентрирован в задней части короба,
при нажатии на рукоятку фиксатора, короб
может самостоятельно опрокинуться с
усилием под действием веса груза, что
может привести к серьезным травмам.
Никогда не производите откидывание
короба не проверив распределение веса в
коробе. Благодаря этому можно предупредить неожиданное
самостоятельно откидывание короба. Никогда не перевозите пассажиров в
коробе.
5. Нажмите на рукоятку фиксатора в направлении вперед.
6. Поднимите переднюю часть короба для откидки.
7. Опустите передний край короба. Убедитесь в надежном
закреплении короба фиксатором.
ВНИМАНИЕ!Вождение квадроцикла с коробом, находящимся в поднятом
положении, может стать причиной серьезной травмы или повреждения
транспортного средства.Короб может неожиданно закрыться и поранить
водителя. Задние шины могут зацепить опущенный кузов, что приведет к
повреждению мотовездехода и создаст опасную дорожную ситуацию.
Рукоятка
фиксатора
