Polaris SPORTSMAN 800 BIG BOSS 6X6 (2012) [117/129] Регулировки
![Polaris SPORTSMAN 800 BIG BOSS 6X6 (2012) [117/129] Регулировки](/views2/1965073/page117/bg75.png)
117
РЕГУЛИРОВКИ
Дроссель\обороты холостого хода
Обороты холостого хода отрегулированы на предприятииизготовителе.
Если обороты холостого хода требуют дополнительной регулировки,
обратитесь к авторизованному дилеру Polaris
.

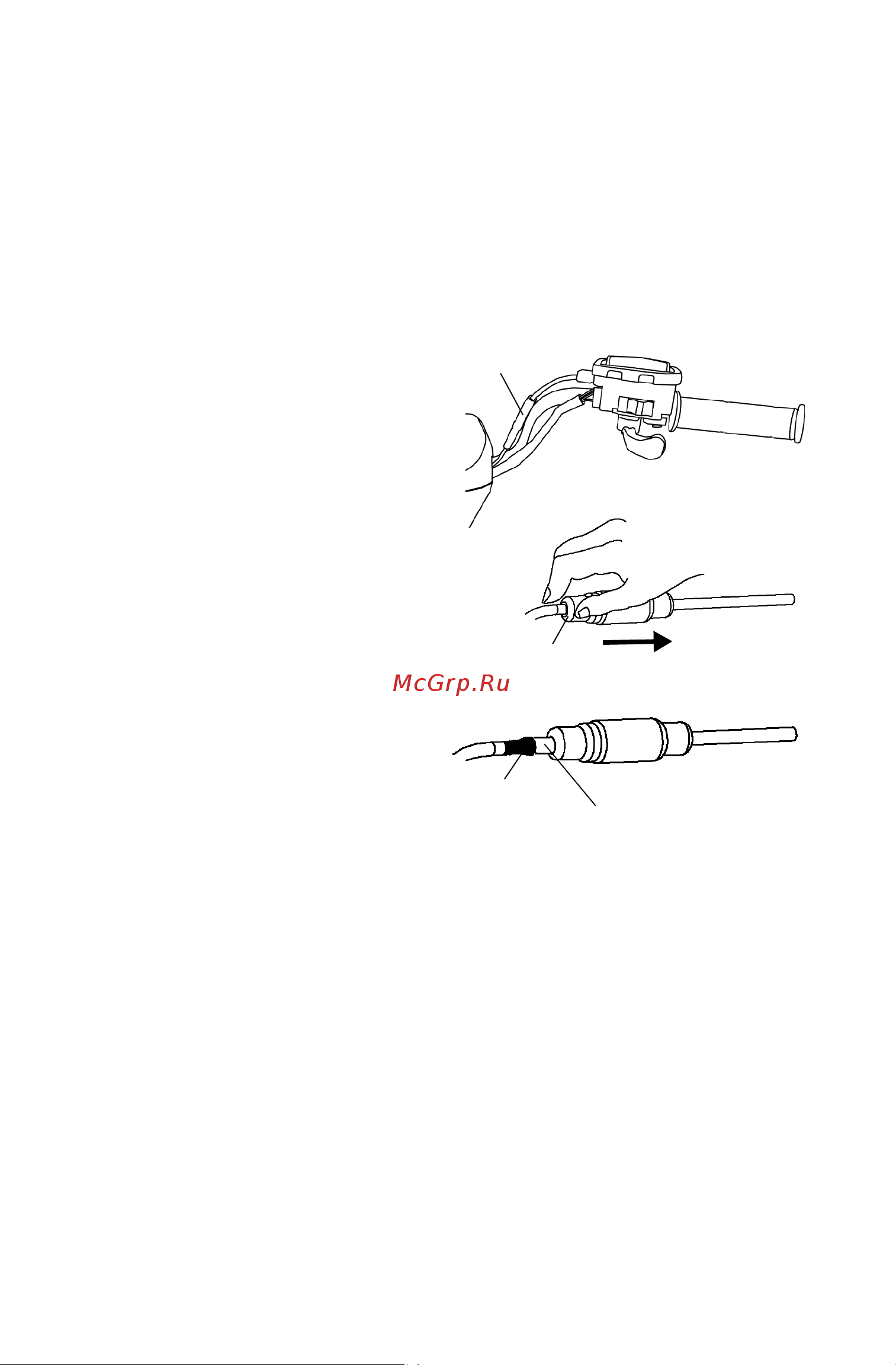

Свободный ход тросика привода дросселя
Процедура регулировки свободного хода.
1. Определите
местоположение
регулятор.Сдвиньте
чехлы с оболочки
регулятора троса
2. Ослабьте контргайку
регулятора.
3. Поворачивайте регулятор
до тех пор,пока
свободный ход
рычагаакселератора не
станет равным 1,5-3,0
мм. При регулировке
нажимайте на рукоятку
и отпускайте ее..
4. Затяните контргайку.
5. Натяните оболочку на
регулятор.
Гайка
Регулятор
Оболочка
Регулятор
