89
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

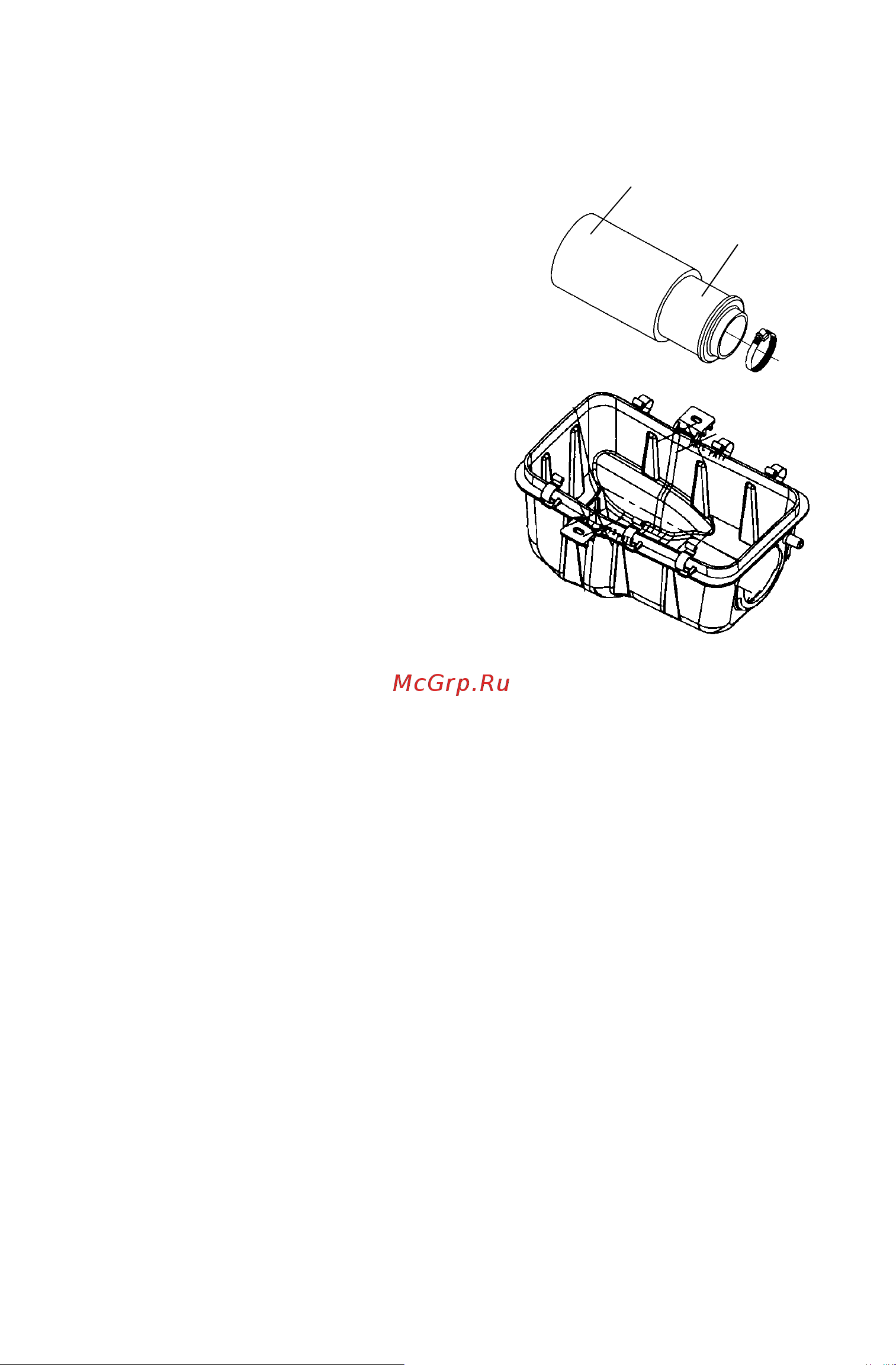

Воздушный фильтр
1. Снимите сиденье.
2. Открепите фиксаторы крышки
воздушного короба.
3. Отпустите хомут крепления
воздушного фильтра.
4. Снимите тканевый префильтр
с воздушного фильтра,
промойте его в мыльной воде
и высушите.
5. При необходимости замените
воздушный фильтр.
Установи т е префильтр на
воздушный фильтр.
6. Уст ано вите фильтр в
воздушный короб. Не
перетягивайте хомут. Так
можно повредить фильтр.
7. Уст ано вите крышк
у вроз
душного короба и сиденье.
Фильтр
Префильтр
