80
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Система контроля на спуске (ADC)
Ваш мотовездеход оборудован системой контроля на спуске ADC,
необходимо следить за уровнем масла “Demand drive” и жидкостью ADC.
См. стр.
76. Проверяйте уровеньи заменяйте жидкость ADC через
интервалы, указанные в регламенте периодического технического
обслуживания на стр.
67. Поддерживайте уровень жидкости в
расширительном бачке между отметками MIN и MAX. Для поддержания
гарантии используйте только жидкость Polaris ADC. Каталожные номера
смазочных материалов Polaris указаны на стр.
124.
ЗАМЕЧАНИЕ:Нельзя использовать тормозную жидкость.Тормозная жидкость
приводит к повреждению резиновых элементов.
1. Откройте крышку переднего
багажного отделения и снимите
сервисную крышку.
2. Проверьте уровень жидкости в
резервуаре.
3. Если уровень ниже отметки MIN,
добавьте рекомендованную
жидкость.
4. Установите сервисную крышку.
Закройте крышку переднего
багажного отделения.

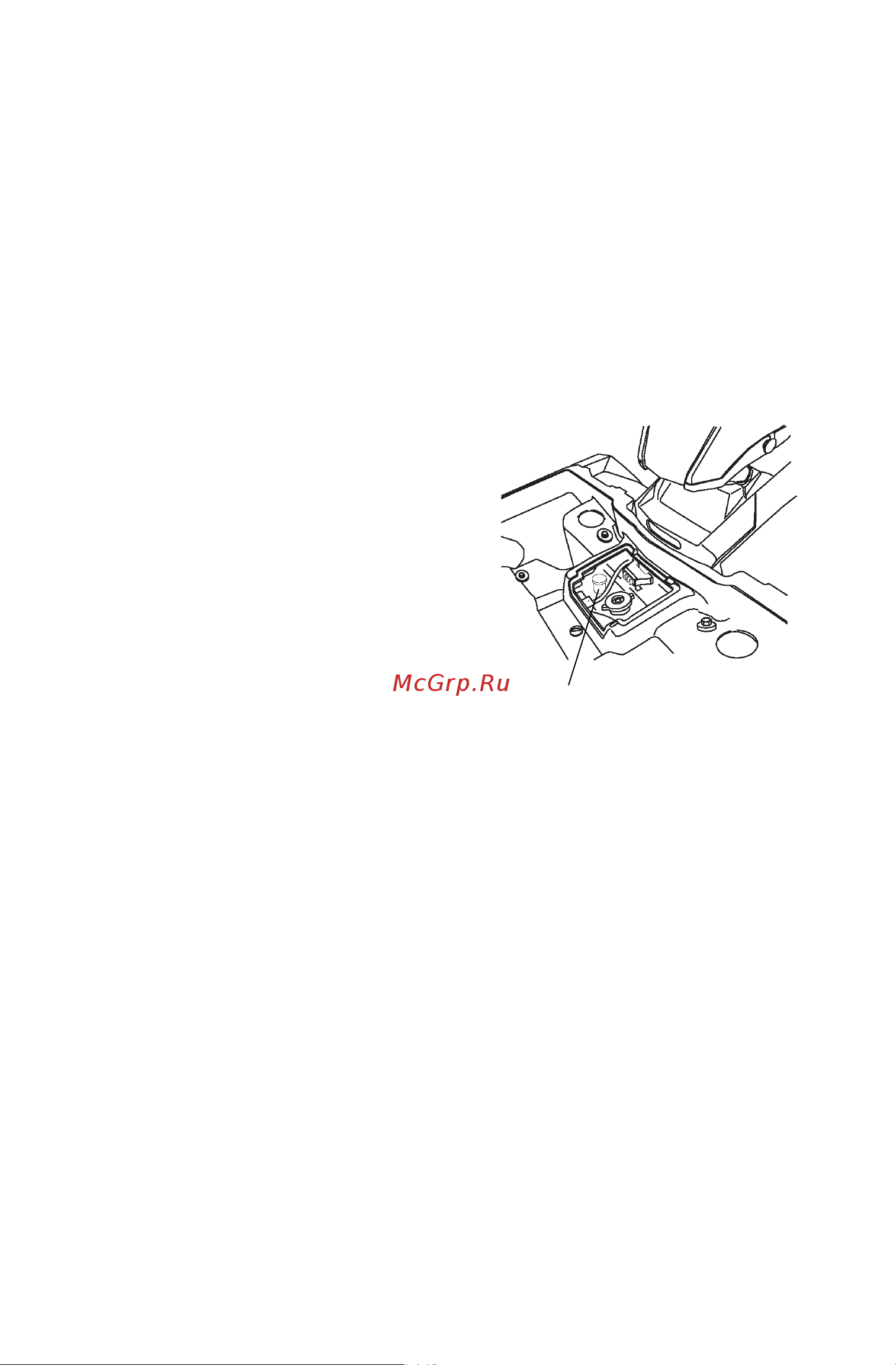

Резервуар ADC
