ОСНОВНЫЕ УЗЛЫ И ДЕТАЛИ ПОДВЕСНОГО МОТОРА
[Пример для модели BF75A]
Наименование
изготовителя
и адрес
Сухой вес

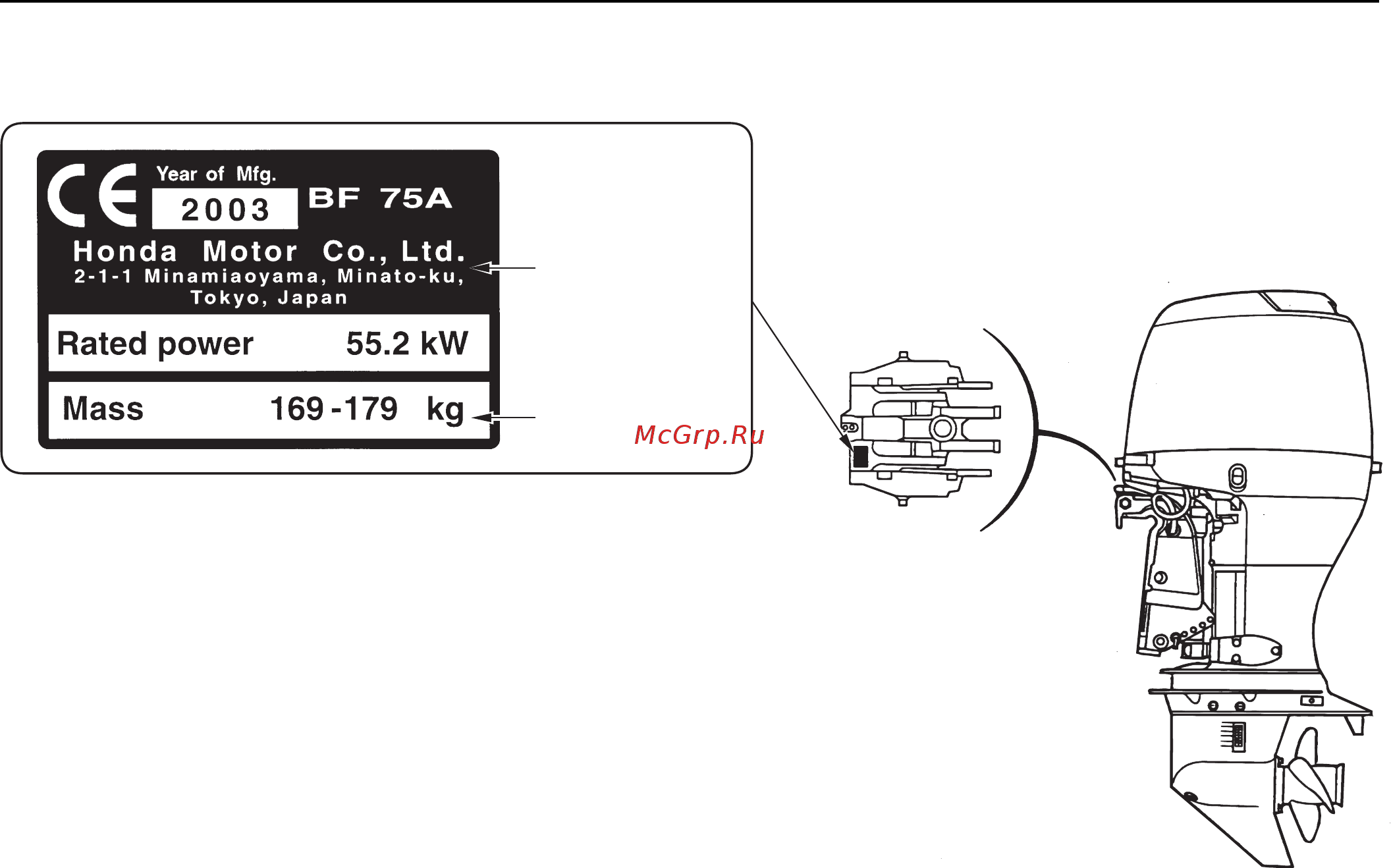

Расположение сертификационной таблички СЕ
