92
ЭКСПЛУАТАЦИЯ ПОДВЕСНОГО МОТОРА (Модификация Т)
Причаливание, швартовка
Во время причаливания поднимите подвес
ной мотор, используя рычаг стопора меха
низма подъёма. Переставьте рычаг перек
лючения муфты реверса в положение N
(нейтраль) и заглушите двигатель перед
тем как поднимать подвесной мотор.
1. Нажмите на выключатель сервопривода
регулировки наклона/подъема из воды и
поднимите подвесной мотор до упора.
2. Опустите рычаг фиксатора мотора в по
ложение "LOCK" (ЗАФИКСИРОВАТЬ) и
опустите подвесной мотор до упора ры
чага в транцевый кронштейн (струбцину).
3. Удерживая подвесной мотор за ручку на
кожухе, слегка приподнимите его так,
чтобы рычаг фиксации встал на место.
4. Для того чтобы опустить подвесной мо
тор, немного приподнимите подвесной
мотор, переведите рычаг фиксатора в
положение FREE (ОСВОБОДИТЬ) и опус
тите подвесной мотор в требуемое поло
жение.
ПРИМЕЧАНИЕ:
Если судно оснащено двумя подвесными
моторами, то регулируйте их положение
поочерёдно, при помощи выключателя на
боковой стороне рычага дистанционного
управления. Установив рычаг фиксации од
ного подвесного мотора в положение
LOCK, начинайте опускать второй подвес
ной мотор. Опустив оба мотора, отрегули
руйте угол наклона правого и левого мото
ров при помощи выключателя на боковой
стороне рычага дистанционного управле
ния.

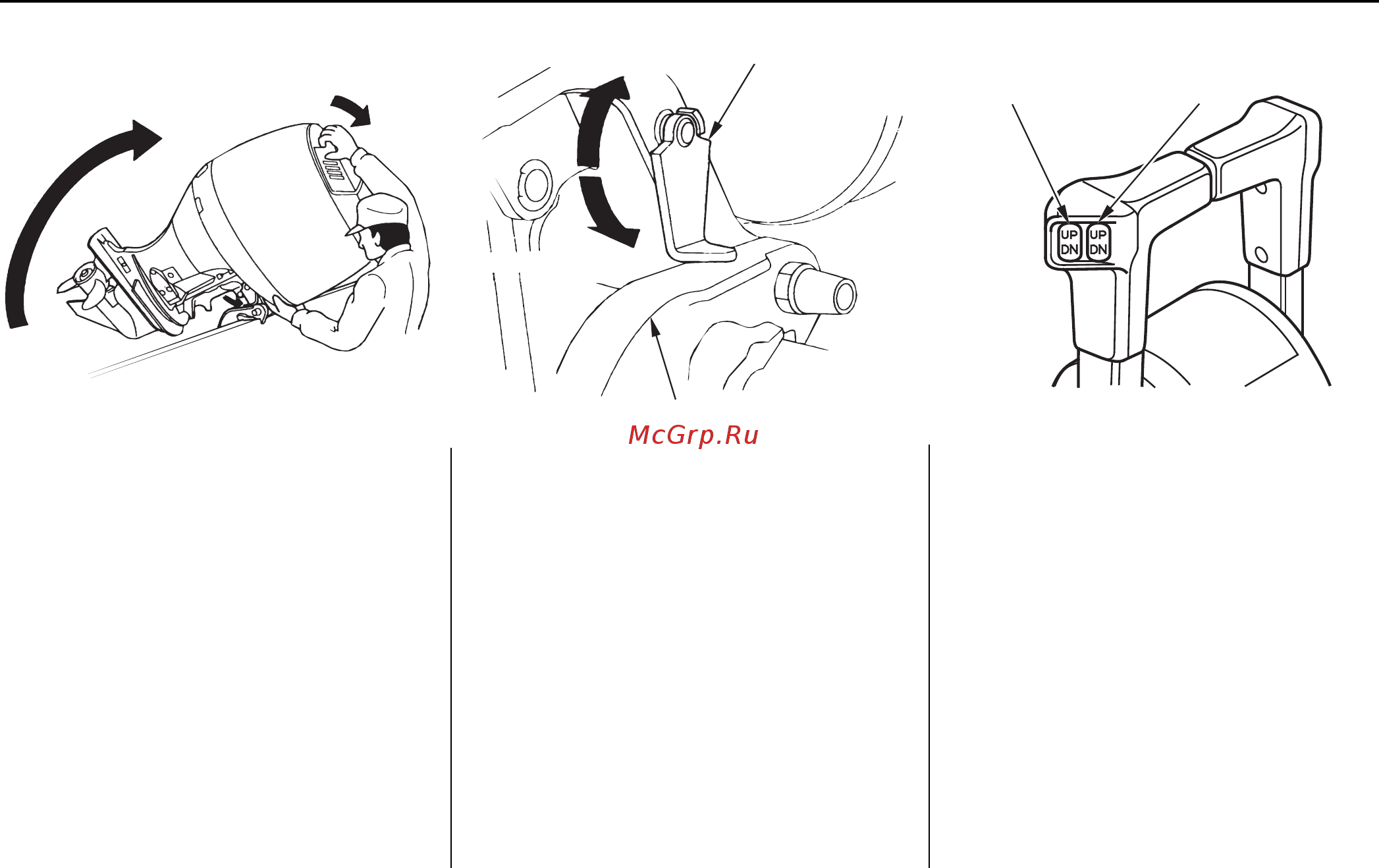

РЫЧАГ ФИКСАЦИИ МОТОРА В
ПОДНЯТОМ ПОЛОЖЕНИИ
ЗАФИКСИРОВАТЬ
ТРАНЦЕВЫЙ КРОНШТЕЙН (СТРУБЦИНА)
ОСВОБОДИТЬ
(ЛЕВЫЙ)
(ПРАВЫЙ)
ВЫКЛЮЧАТЕЛЬ СЕРВОПРИВОДА
РЕГУЛИРОВКИ НАКЛОНА/
ПОДЪЕМА ИЗ ВОДЫ
