ПУСК ДВИГАТЕЛЯ (модификация R)
(модификация R2)
(модификация R3)
НЕЙТРАЛЬ
5. Поверните ключ в положение START
(СТАРТЕР), для того чтобы пустить дви
гатель. Как только двигатель заработа
ет, отпустите ключ зажигания.
• Электродвигатель стартера потреб
ляет значительный ток. Поэтому зап
рещается непрерывная работа стар
тера дольше 5 секунд за одно вклю
чение. Если двигатель не запустился
в течение 5 секунд, то перед следую
щим включением стартера необхо
димо сделать паузу не менее 10 се
кунд.
• Запрещается поворачивать ключ за
жигания в положение START (СТАР
ТЕР) при работающем двигателе.
6. После запуска двигателя, если рычаг хо
лостого хода поднят, то медленно возв
ратите рычаг в такое положение, при ко
тором двигатель не глохнет, и удержи
вайте рычаг в этом положении.
ПРИМЕЧАНИЕ:
При наличии двух подвесных моторов на
судне описанные выше операции выполня
ются на правом и на левом моторах.

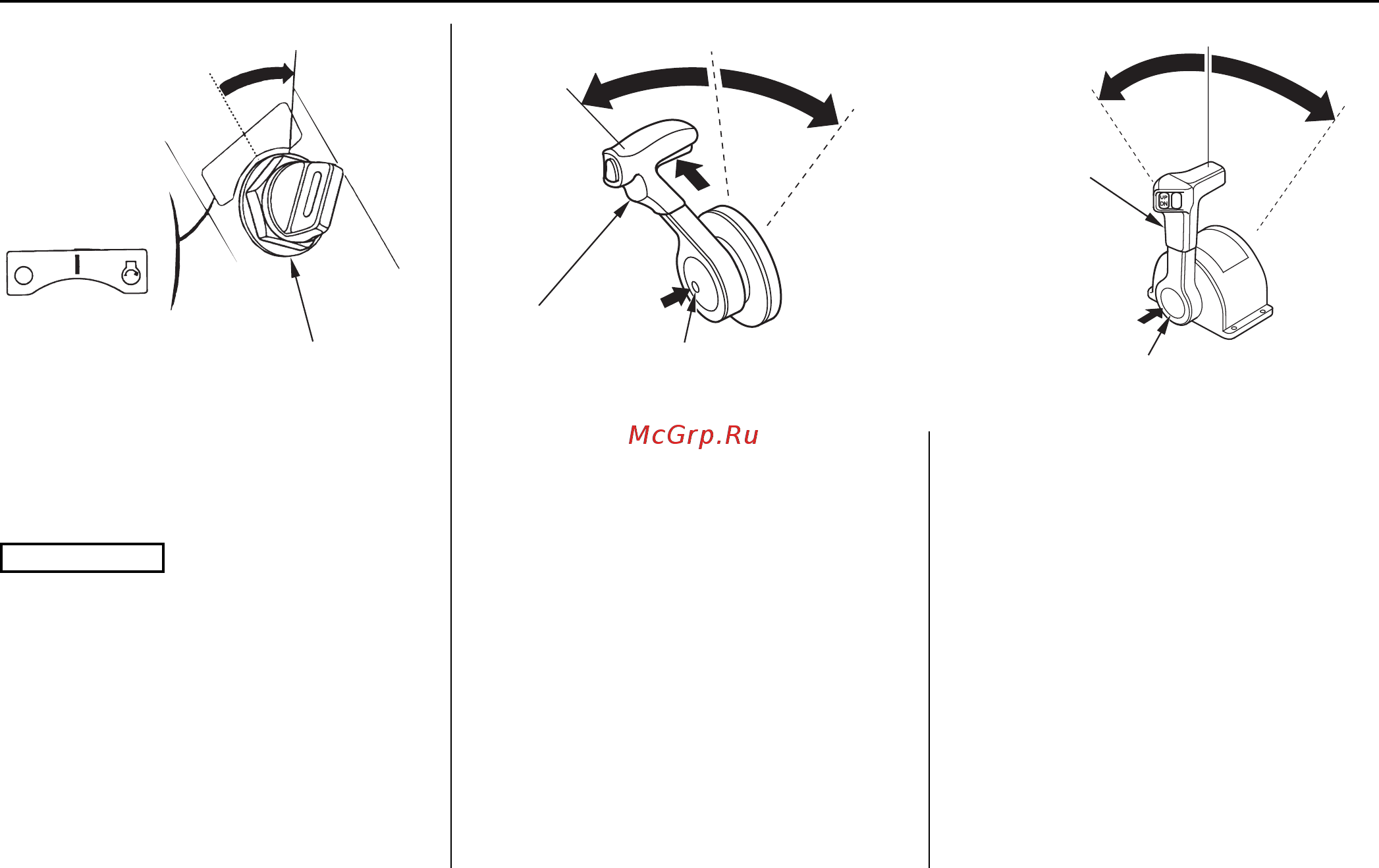

КЛЮЧ ЗАМКА
ЗАЖИГАНИЯ
ПУСК
ДВИГАТЕЛЯ
(СТАРТЕР)
ПУСК
ДВИГАТЕЛЯ
(СТАРТЕР)
ВКЛ
ВКЛ
РЫЧАГ
ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
КНОПКА УСКОРЕННОГО
ХОЛОСТОГО ХОДА
КНОПКА УСКОРЕННОГО
ХОЛОСТОГО ХОДА
РЫЧАГ
ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
НЕЙТРАЛЬ
ВНИМАНИЕ
