55
ПУСК ДВИГАТЕЛЯ
3. Отверните вентиляционный клапан
на 23 оборота.

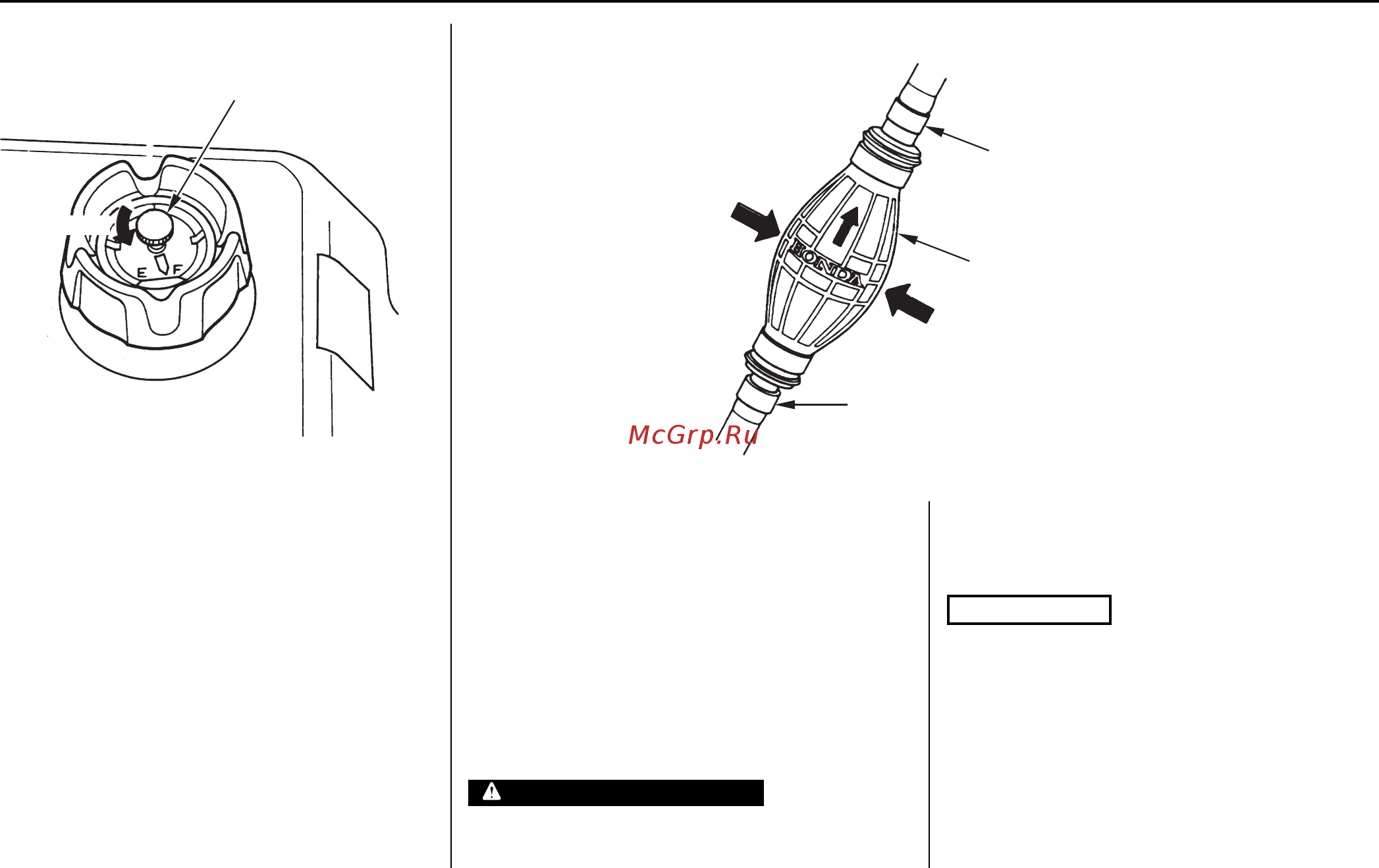

4. Возьмите в руку грушу топливоподкачи
вающего насоса, так чтобы напорная
линия располагалась выше всасываю
щей (стрелка на груше должна быть
направлена вверх). Подкачивайте топ
ливо до ощутимого возрастания сопро
тивления сжатию груши (это будет сви
детельствовать о том, что топливо дос
тигло двигателя). Убедитесь в отсут
ствии течи топлива.
Будьте осторожны, чтобы не пролить бен
зин. Пары пролитого топлива могут восп
ламениться. В случае пролива вытрите на
сухо брызги и подтеки топлива, прежде
чем пускать двигатель.
Запрещается подкачивать топливо вруч
ную при работающем двигателе. Это при
ведет к переполнению карбюратора.
РАЗЪЁМ
ТОПЛИВОПРОВОДА
ОТКРЫТЬ
(Если установлен)
(К ТОПЛИВНОМУ БАКУ)
РУЧНОЙ ТОПЛИВОПОДКАЧИВАЮЩИЙ
НАСОС (ГРУША)
НАГНЕТАТЕЛЬНАЯ СТОРОНА РУЧНОГО
ТОПЛИВОПОДКАЧИВАЮЩЕГО НАСОСА
(К ДВИГАТЕЛЮ)
ПРЕДУПРЕЖДЕНИЕ
ВНИМАНИЕ
