58
ПУСК ДВИГАТЕЛЯ (модификация Н)
5. Поверните ключ в положение START
(СТАРТЕР), для того чтобы пустить дви
гатель. Как только двигатель заработа
ет, отпустите ключ зажигания.
• Электродвигатель стартера потреб
ляет значительный ток. Поэтому зап
рещается непрерывная работа стар
тера дольше 5 секунд за одно включе
ние. Если двигатель не запустился в
течение 5 секунд, то перед следую
щим включением стартера необходи
мо сделать паузу не менее 10 секунд.
• Запрещается поворачивать ключ за
жигания в положение START (СТАР
ТЕР) при работающем двигателе.
Это может привести к повреждению
стартера и маховика.
6. Если для запуска двигателя потребова
лось использовать воздушную заслонку,
то после запуска её нужно медленно
вернуть в исходное положение.

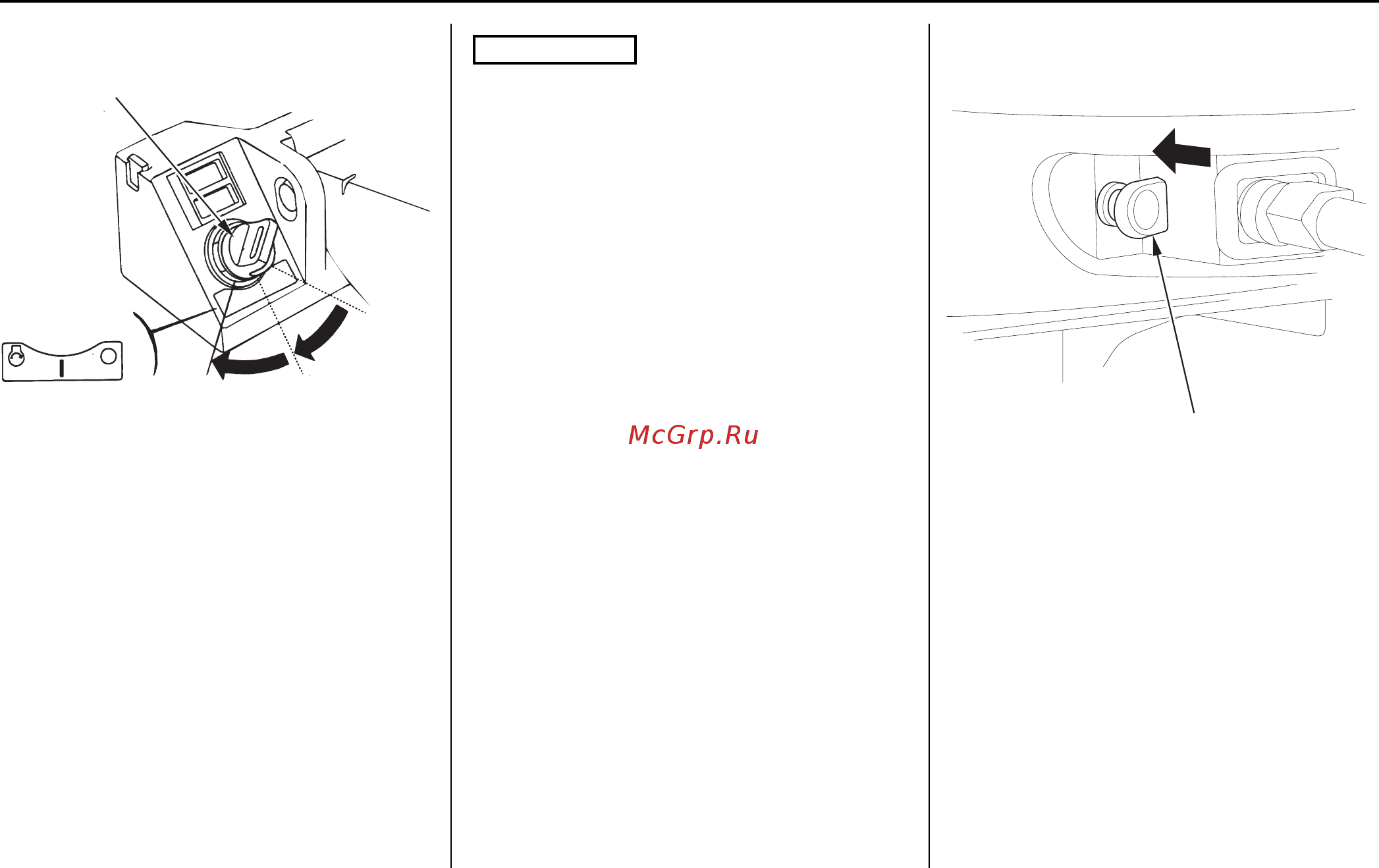

КЛЮЧ ЗАМКА
ЗАЖИГАНИЯ
ВЫКЛ
ВЫКЛ
ПУСК
ДВИГАТЕЛЯ
(СТАРТЕР)
ПУСК
ДВИГАТЕЛЯ
(СТАРТЕР)
РУЧКА
ВОЗДУШНОЙ
ЗАСЛОНКИ
ВКЛ
ВКЛ
ВНИМАНИЕ
