Honda BF90A [124/140] Техническое обслуживание подвесного мотора
![Honda BF90A [124/140] Техническое обслуживание подвесного мотора](/views2/1010202/page124/bg7c.png)
124
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПОДВЕСНОГО МОТОРА
Электрические предохранители
Если предохранитель перегорел, то заряд
аккумуляторной батареи от генератора
прекращается. Перед заменой перегорев
шего предохранителя проверьте величину
тока, потребляемого дополнительным
электрическим оборудованием, и исправ
ность этого оборудования.
Замена
1. Заглушите двигатель.
2. Снимите кожух двигателя.
3. Снимите крышку с коробки предохрани
телей и выньте перегоревший предох
ранитель из гнезда.
4. Вставьте новый предохранитель в гнездо.
Запрещается использовать предохраните
ли, отличающиеся по номинальному току от
штатных предохранителей. В результате ис
пользования неподходящих предохраните
лей возможен пожар или серьезные пов
реждения системы электрооборудования.
Если перегорел предохранитель, определи
те причину неисправности и затем устано
вите на место перегоревшего запасной
предохранитель, рассчитанный на ту же ве
личину тока. Если причина неисправности
не устранена, новый предохранитель может
опять перегореть.
ПРЕДУПРЕЖДЕНИЕ
ВНИМАНИЕ

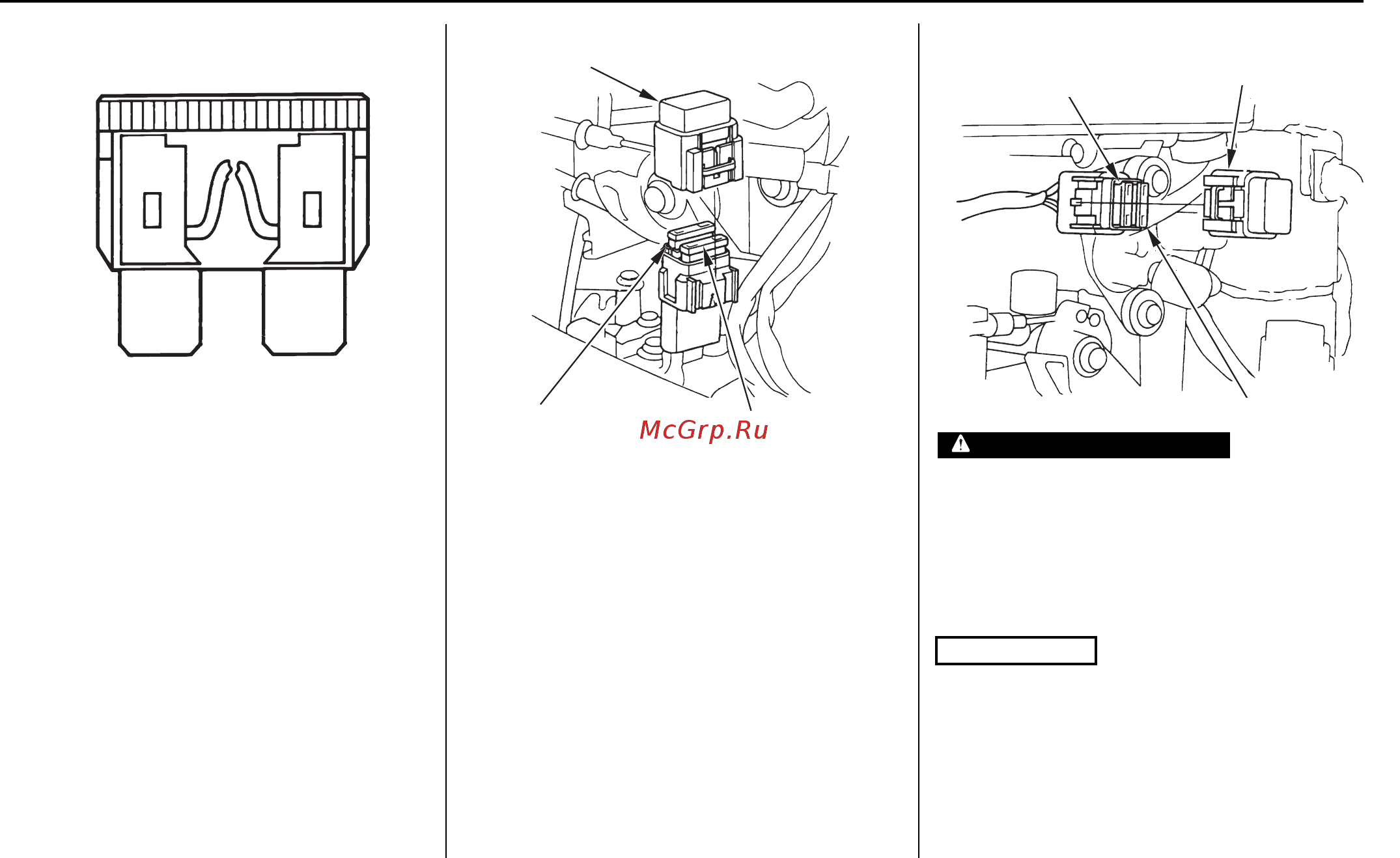

КРЫШКА КОРОБКИ
ПРЕДОХРАНИТЕЛЯ
ПРЕДОХРАНИТЕЛЬ 30 А
ЗАПАСНОЙ ПРЕДОХРАНИТЕЛЬ
(30 А)
ПЕРЕГОРЕВШИЙ ПРЕДОХРАНИТЕЛЬ
ЗАПАСНОЙ
ПРЕДОХРАНИТЕЛЬ
КРЫШКА КОРОБКИ
ПРЕДОХРАНИТЕЛЯ
ПРЕДОХРАНИТЕЛЬ 15 А
